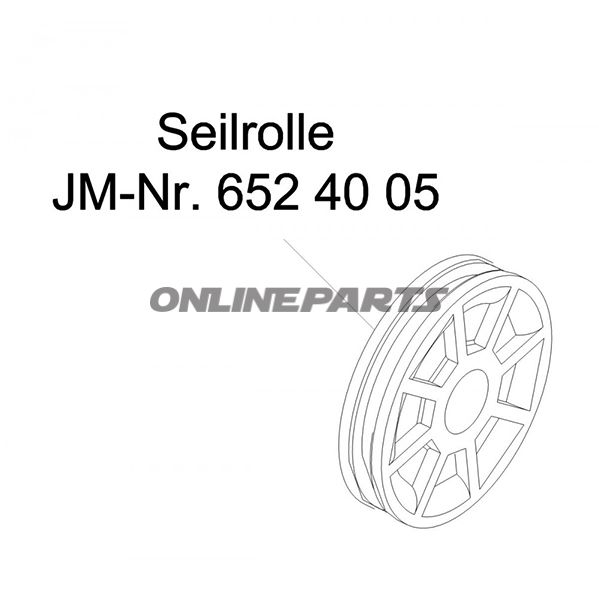

Seilrollejmp Fox 4000 H

Riemenscheibe für Synchronzug — JMP Fox 4000 H

Diese Riemenscheibe (Seilrolle) von JMP ist für den Einsatz auf Hebezeugen konzipiert, speziell für JMP Fox 4000 H-Hebebühnen, wo sie das Synchronzugseil führt und unterstützt. Das Produkt ist mit der Hersteller-MPN 652.40.05 angegeben und als JMP gekennzeichnet.

Funktion

Die primäre Funktion der Riemenscheibe besteht darin, eine reibungsarme Oberfläche für das Synchronzugseil bereitzustellen, damit die Bewegungen der Hebebühne gleichmäßig verlaufen und der Verschleiß am Seil reduziert wird. Sie kommt an den Punkten zum Einsatz, an denen das Seil die Richtung ändert oder mechanische Unterstützung benötigt, was die Belastung sowohl des Seils als auch der angrenzenden Bauteile mindert. Die Konstruktion gewährleistet eine korrekte Positionierung des Seils und hilft, die Synchronisierung zwischen den Seiten der Hebebühne aufrechtzuerhalten.

Abmessungen und Materialien

• Außendurchmesser: 90 mm
• Innendurchmesser (Bohrloch): 20 mm
• Dicke: 17 mm

Die Riemenscheibe wird mit Fokus auf Verschleißfestigkeit und Funktionalität gefertigt. Die Materialwahl erfolgt typischerweise aus Metall oder verschleißfester Kunststoff/Composite, abhängig von der JMP-Variante, was die notwendige Steifigkeit und Widerstandsfähigkeit gegenüber mechanischer Belastung gewährleistet. Das Bohrloch von 20 mm ist für Montage auf Achsen oder Bolzen mit entsprechendem Durchmesser ausgelegt; Oberflächenfinish und Toleranzen sind so ausgeführt, dass eine glatte Rotation und minimale seitliche Bewegungen sichergestellt sind.

Kompatibilität

Das Produkt ist als passend für JMP Fox 4000 H-Hebebühnen spezifiziert. Beim Austausch der Riemenscheibe sollten Sie den Durchmesser der Achse oder des Bolzens sowie Abstand und Montageverhältnisse in der ursprünglichen Aufbauweise der Hebebühne prüfen, um eine korrekte Passform und Funktion sicherzustellen.

Technische Vorteile

• Reduziert Reibung und Verschleiß am Synchronzug bei Richtungsänderungen.
• Stabilisiert das Seil und unterstützt den synchronen Betrieb zwischen den Seiten der Hebebühne.
• Einfache, standardisierte Abmessungen (Ø90 × Bohrung 20 × 17 mm) erleichtern Austausch und Montage für Werkstattpersonal.

Montagehinweise

Bei der Montage sicherstellen, dass die Befestigung auf der Achse/Bolt korrekt erfolgt ist, und gegebenenfalls Unterlegscheiben oder Schraubenmischer nach den Herstellerangaben verwenden. Prüfen Sie, dass die Riemenscheibe frei rotieren kann, ohne umliegende Bauteile zu berühren, und ziehen Sie die Befestigungen gemäß der Serviceanleitung der Hebebühne nach.

Produktidentifikation: Marke: JMP, MPN: 652.40.05. GTIN ist in den gelieferten Daten nicht angegeben.
