Seilrolle Jmp Fox 5500 3.5Z4-00-36

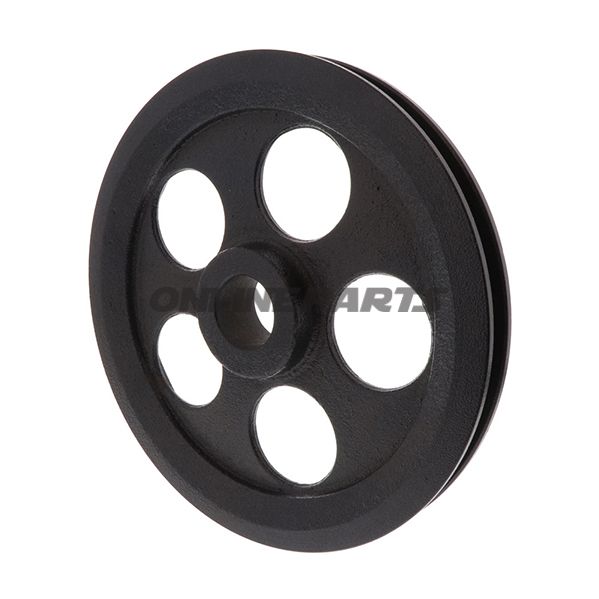

Riemenrad / Seilrolle für Hubplattform JMP FOX 5500

Produkt: Riemenrad (Seilrolle) für die Hubplattform Typ "Rüde" 5500 von JMP. Diese Einheit ist intern bei JMP als J09024024084 identifiziert und wird unter der Artikelnummer (MPN) 652.50.12 verkauft.

Funktion

• Das Riemenrad führt und unterstützt das Seil/die Leine im Hubsystem der Plattform. Es trägt die Belastung beim Umlenkung des Seils und sorgt für korrekte Passung und reibungsfreien Lauf ohne Führungsverschleiß.
• Typischer Montagepunkt ist eine Scharnier- oder Achsenposition, in der es sowohl radialen Belastungen standhalten als auch eine gleichmäßige Kontaktfläche zum Seil bieten muss, um Reibung und lokalen Verschleiß zu minimieren.

Technische Abmessungen und mechanische Eigenschaften

• Außendurchmesser (Ø): 230 mm — bietet eine große Kontaktfläche, wodurch Biegebelastung im Seil reduziert und Ermüdung im Leinenbereich verringert wird.
• Bohrungsdurchmesser (Ø Bohrung): 34 mm — angepasst an Standard-Bolzen- oder Achsverbindungen in der Hubplattformkonstruktion.
• Außenstärke: 22 mm.
• Bohrungsbefestigungsstärke: 30 mm — erhöhtes Material rund um den Bohrbereich, um Stärke und lange Haltbarkeit unter Belastung sicherzustellen.

Materialwahl und Haltbarkeit

• Betriebsdaten geben kein explizites Material an, aber Riemenräder für diesen Einsatz sind in der Regel aus Stahl oder hochleistungslegierten Werkstoffen gefertigt, um wiederholte dynamische Lasten zu tragen und Verformung zu widerstehen. Oberflächenbehandlung (z. B. Warmverzinkung oder Lackierung) kann zum Korrosionsschutz eingesetzt werden, insbesondere in Werkstattumgebungen.
• Entworfen mit verstärktem Bereich um das Bohrloch (30 mm) deutet auf Schwerpunkt auf lokaler Festigkeit um Achsen- oder Bolzenaufhängung hin.

Kompatibilität und Montage

• Spezifisch hergestellt für JMP FOX 5500 Hubplattform, Modellbezeichnung "Rüde" 5500. Prüfen Sie Maßhaltigkeit und Bohrungsdurchmesser an Ihrer Plattform vor der Montage, um eine korrekte Passform sicherzustellen.
• Da es sich um ein originales JMP-Teil handelt (JMP Originalteil J09024024084), sind Geometrie und Maße auf fabriksseitige Montagepunkte am FOX 5500 abgestimmt.
• Beim Austausch Inspektion von Achse/Bolzen, Lager und Spannvorrichtungen empfehlen, damit sie unbeschädigt sind und dem Bohrungsdurchmesser von 34 mm entsprechen.

Identifikation

• Marke: JMP — das Produkt ist ein OEM-Teil von JMP und folgt den Abmessungen und Passungsvorgaben des Herstellers.
• MPN (Herstellerteilnummer): 652.50.12 — dient zur Sicherstellung der richtigen Ersatzteilbestellung oder Anfragen an Techniker und Lieferanten.
• GTIN: Für dieses Produkt nicht angegeben.

Praktische Hinweise für Mechaniker

• Prüfen Sie Passung der Bohrung und eventuelle Toleranzen an der Achse; eine 34 mm Bohrung muss eng an der Achsendurchmesser liegen oder zu empfohlenen Abstands- und Verriegelungsvorrichtungen passen.
• Beim Austausch: Kontaktflächen reinigen, Seil/Leine auf Verschleiß prüfen und ggf. Bolzen mit dem vom Hersteller empfohlenen Drehmoment nachziehen, um Führungsbeschädigungen zu vermeiden.
• Wenn weitere Dokumentation gewünscht wird (Materialangabe, Oberflächenbehandlung oder Zeichnungen), kann die JMP-Teilenummer (J09024024084 / MPN 652.50.12) in Anfragen beim Lieferanten verwendet werden.

Insgesamt ist dieser Riemenkern ein dimensioniertes Ersatzteil-Element für JMP FOX 5500 Hubplattform, geliefert unter der JMP-Marke mit MPN 652.50.12. GTIN ist in den Produktdaten nicht angegeben.
