Riemscheibe (Schmorlaufrolle) für Hebeplattform — JMP FOX 5500

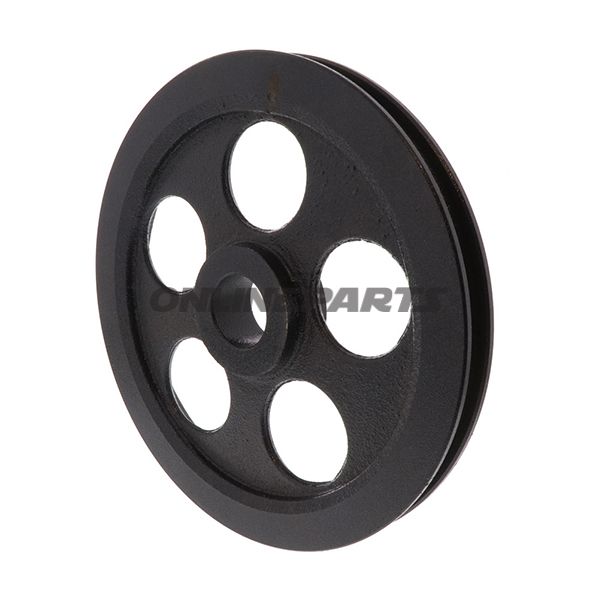

Produkt: JMP FOX 5500 Schmorlaufrolle / Riemscheibe (MPN: 652.50.20). Der Hersteller JMP bezeichnet dieses Teil als original und kompatibel mit der Hebeplattform Typ "Rüch" Modell 5500.
Funktion: Die Riemscheibe fungiert als Rollenführung für Draht oder Band im Hebeplattform-Seilsystem. Sie führt und verteilt die Last, reduziert die Reibung zwischen Draht und befestigten Komponenten und sorgt für eine gleichmäßige Hubeinheit im Betrieb. Eine korrekt dimensionierte Riemscheibe verringert Verschleiß am Draht und angrenzenden Lagern sowie trägt zu stabiler und vorhersehbarer Bewegung der Plattform bei.
- Außendurchmesser: 230 mm — großer Durchmesser reduziert Biegen und lokale Belastung des Drahtes.
- Bohrung (Bohrloch-Ø): 34 mm — Anpassung an Achse oder Lagerschale.
- Dicke (Breite): 27 mm — Platz für Draht/Band und eventueller Scheibenbegrenzung.
- Originalreferenz: JMP Original-Teilenummern angegeben als 304-003500-0 und Hersteller-MPN 652.50.20.
Werkstoffauswahl und Eigenschaften: JMP beschreibt diese Komponente als originales Ersatzteil für FOX 5500-Serie. Obwohl die vollständige Materialbeschreibung des Herstellers in den übermittelten Daten nicht angegeben ist, werden Riemenrad-Scheiben für diesen Einsatz typischerweise aus Stahl oder gepresstem/gussmetall hergestellt und mit harter Oberfläche versehen, um Verschleiß und Belastung standzuhalten. Oberflächenbehandlungen können Lackierung oder Verzinkung umfassen, um Korrosion in Werkstattumgebungen zu widerstehen. Das Bohrloch von 34 mm setzt präzise Toleranzen voraus, um eine korrekte Lagerräumung und minimales Spiel sicherzustellen.
Kompatibilität und Anwendung: Entwickelt für Hebeplattform Typ "Rüch" 5500 (FOX 5500). Die Abmessungen (Ø 230 mm, Bohrloch-Ø 34 mm, Dicke 27 mm) sind entscheidend für die Kompatibilität — beim Austausch sollte der Techniker Wellen- und Lagermass sowie eventuelle Seitenbegrenzungen, Abstands- und Befestigungselemente prüfen. JMPs ursprüngliche Referenz (304-003500-0) und MPN 652.50.20 helfen, das richtige Ersatzteil für bestehende Installationen zuzuordnen.
Montage und Wartung: Montieren Sie die Scheibe an der passenden Achse oder dem Lager mit korrekter Passung, um seitliches Spiel zu vermeiden. Verwenden Sie geeignete Sperr- oder Sicherungsmethoden (Sperrmutter, Splint, Circlip je nach Design). Prüfen Sie nach der Montage, dass der Draht im Nut läuft und nicht an Kanten reibt, und schmieren Sie ggf. Lager gemäß den Empfehlungen des Herstellers, falls die Riemscheibe wartbare Lager verwendet.
Hinweise: GTIN wird in den empfangenen Daten nicht angegeben. Die Marke JMP und die MPN 652.50.20 sind in der Beschreibung integriert, um die Identifikation zu erleichtern. Vergleichen Sie Maße und Referenz (JMP Original 304-003500-0) mit bestehenden Komponenten vor dem Kauf, um eine vollständige Passform sicherzustellen.
