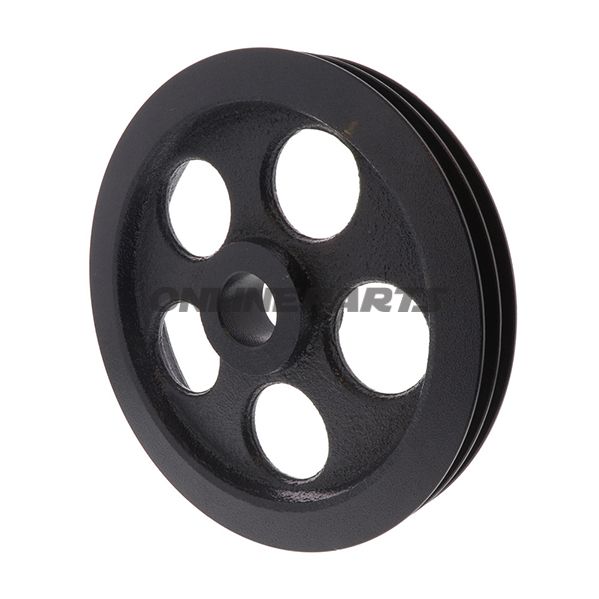

Seilrolle Doppelt Jmpfox 5500 3.5Z4-00-37

Doppelte Riemenführung (Seilrolle) für 4-Säulen-Bock – JMP Fox 5500 (3.5Z4-00-37)

Diese doppelte Seilrolle (Zweirillenkurbel) ist für den Einsatz an 4-Säulen-Böcken des Typs JMP FOX 5500 ausgelegt und ist ein originales JMP-Zubehör. Sie dient als Führungs- und Antriebskomponente im Kabelsystem des Bocks, sorgt für korrekte Führung und Lastverteilung zwischen zwei Rillen. Das Produkt ist als JMP-Originalteil mit MPN 652.50.21 identifiziert.

Funktion

• Zweirilliges Profil ermöglicht die gleichzeitige Führung von zwei Kabeln oder Bändern, was die Belastung verteilt und den Verschleiß an einzelnen Drähten reduziert.
• Die primäre Funktion der Rolle besteht darin, die Richtung des Kabels zu ändern und Reibung in den beweglichen Teilen des Bocks zu verringern, was zu gleichmäßigem Heben und Stabilität während des Betriebs beiträgt.
• Typischerweise in Hebe- und Führungsmechanismen an Automotiv-Arbeitsböcken verwendet, wo präzise Kabelführung und Haltbarkeit erforderlich sind.

Material und Ausführung

• Material: Stahl — gewählt für Festigkeit, Belastungsbeständigkeit und gute Verschleißfestigkeit bei wiederholten Bewegungen.
• Oberfläche: Stahlkomponente geeignet für mechanische Umgebungen; bei Bedarf an zusätzlichem Korrosionsschutz kann eine Oberflächenbehandlung wie Verzinkung oder Lackierung vom Werkstattbetrieb durchgeführt werden.
• Lager/Montage: Das innere Bohrloch der Ringe ist auf Montage auf Achse/Stift mit Ø 34 mm dimensioniert (siehe untenstehende Maße). Prüfen Sie stets Toleranzen und mögliche Sperr- oder Sicherungskomponenten bei der Montage.

Maße

• Außendurchmesser: 230 mm
• Bohrloch (Ø): 34 mm
• Breite: 33 mm

Kompatibilität und Anwendung

• Spezifisch für 4-Säulen-Böcke JMP FOX 5500 (Modellbezeichnung 3.5Z4-00-37). Prüfen Sie Modellnummer und vorhandene Montagemöglichkeiten vor der Bestellung.
• Als Originalteil von JMP konzipiert, was in der Regel Passform und Funktion im ursprünglichen Kabelführungssystem des Bocks sicherstellt.
• Unter bestimmten Umständen als Ersatzrolle in anderen Systemen mit ähnlichen Abmessungen verwendbar, vorausgesetzt, Montage- und Belastungsbedingungen sind kompatibel.

Praktische Montagehinweise

• Messen Sie Achse- und Bohrloch-Toleranzen vor der Montage, um korrekte Passung sicherzustellen und eine seitliche Belastung auf Lager oder Achse zu vermeiden.
• Für korrekte Schmierung sorgen und gegebenenfalls Sicherheitsscheiben oder Sicherungsringe verwenden, wie sie vom Bockhersteller vorgeschrieben sind.
• Beim Austausch der Rollen sollten Kabel und weitere Führungsbauteile auf Verschleiß geprüft und gegebenenfalls gleichzeitig ausgetauscht werden, um vorzeitigen Verschleiß der neuen Rolle zu vermeiden.

Produktidentifikation

• Marke: JMP — Original-Ersatzteile für JMP-Böcke
• MPN (Hersteller-Artikelnummer): 652.50.21
• GTIN: Nicht angegeben für dieses Produkt

Wenn Sie unsicher bezüglich der Kompatibilität mit einem bestimmten Bock sind oder weitere technische Maße (z. B. Toleranzen, Gewicht oder Innenlagerkonstruktion) benötigen, empfiehlt es sich, den Lieferanten zu kontaktieren oder die Service- und Ersatzteilanleitung für JMP FOX 5500 zu konsultieren. Diese Beschreibung fokussiert sich auf Funktion, Materialauswahl und die relevanten Maße für eine korrekte Auswechslung und Montage.
