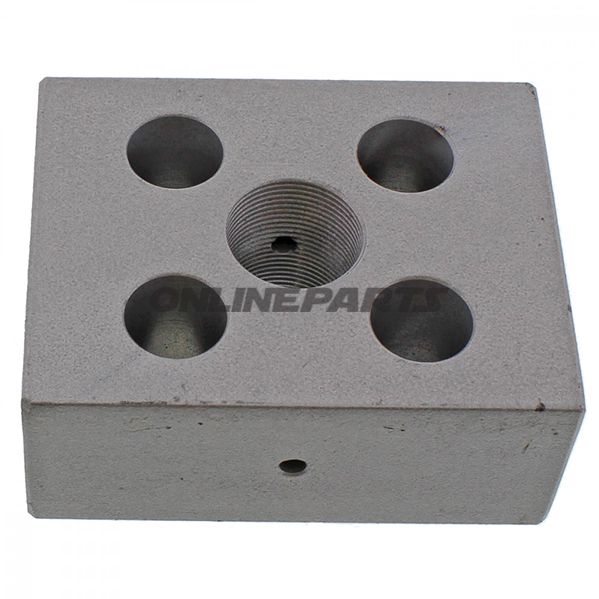

Adapterplatte für Steuerseil an Hydraulikzylinder (Nussbaum 80×40×100)
Produktfunktion
Diese Adapterplatte wird verwendet, um die Steuerseile (Steuerband/ Führungsseile) am Hydraulikzylinder von Hubvorrichtungen zu befestigen. Die Platte fungiert als Zwischenstück zwischen den Befestigungselementen des Zylinders und den Ösen des Steuerseils, sodass die Zugkraft der Steuerseile sicher und gleichmäßig zum Zylinder übertragen wird, ohne Bolzen oder Kabel zu beschädigen.
Material und Bauweise
Die Adapterplatte besteht aus Stahl, was hohe Festigkeit und gute Beständigkeit gegen mechanische Belastung in Anwendungen mit wiederholter Belastung bietet. Der Stahl eignet sich für Montage in Industriebereichen, in denen die Platte typischerweise Zug- und Schubbelastungen ausgesetzt ist. Als Originalteil von Nussbaum sind die Abmessungen präzise, um eine korrekte Passform und vorhersehbares mechanisches Verhalten bei der Montage sicherzustellen.
- Maße (L × B × H): 100 × 80 × 40 mm
- Material: Stahl
- Hersteller/Marke: Nussbaum
- MPN (Artikelnummer): 652.71.39
- GTIN (EAN): 4062154024758
Kompatibilität und Anwendung
Die Platte ist ein originales Nussbaum-Komponent für den Einsatz an Hydraulikzylindern, an denen das Steuerseil befestigt wird. Sie passt typischerweise zu Nussbaum-Hubgeräten und vergleichbaren Systemen, bei denen dieselben Montagemaße und Bolzenpositionen verwendet werden. Beim Montagevorgang sollte der Mechaniker die Bolzengröße, den Abstand und ggf. Zwischenplatten überprüfen, um eine korrekte Passform sicherzustellen und unnötige Spannung in den Steuerseilen zu vermeiden.
Montage- und Wartungshinweise
Bei der Montage wird empfohlen:
- Zu prüfen, dass Bolzen und Muttern korrekt dimensioniert und gemäß den Herstellerangaben angezogen sind.
- Direktes Schweißen auf die Adapterplatte ohne Bewertung der Wärmeeinwirkung auf die Materialeigenschaften zu vermeiden.
- Die Platte bei routinemäßigem Service auf Risse oder plastische Verformung zu überprüfen, insbesondere nach starken Kollisionen oder Überlastung.
Effektiver Korrosionsschutz sollte in Bezug auf die Installationsumgebung bewertet werden; die Platte wird als Stahlkomponente geliefert und kann bei Bedarf nachbearbeitet werden (Zinkbeschichtung, Lackierung oder eine andere Behandlung gemäß lokalen Anforderungen).
Technische Referenz
Die angegebene MPN 652.71.39 und GTIN 4062154024758 identifizieren dies als originales Nussbaum-Teil, was Austauscharbeiten und Teile-Identifikation im Serviceverlauf und in Beschaffungssystemen erleichtert.
Hinweis
Die angegebenen Abmessungen und das Material des Produkts sollten mit den vorhandenen Befestigungspunkten der Maschine abgeglichen werden. Bei Unsicherheiten bezüglich der Kompatibilität wird empfohlen, den Installationsbereich zu messen und mit den angegebenen Abmessungen zu vergleichen oder den technischen Support für weitere Dokumentation zu kontaktieren.
