Seil Airdraulic L=1775Hülse 140 Mm Alt Butler

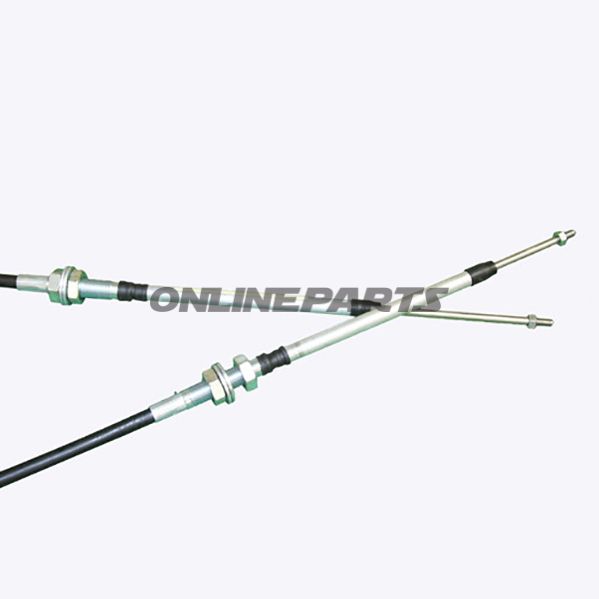

Zugkabelhülle für Abzugarme, AIRDRAULIC L=1775, 140 mm (alter Butler-Ausgabe)

Produktübersicht: Diese Kabelhülle ist eine originale Butler-Ausführung, die als Zug- oder Führungs-kabel für Abzugarme verwendet wird. Das Produkt wird unter der Marke Blitz Rotary geliefert und hat die Herstellernummer (MPN) 677.47.72. Die eindeutige Handelsdatenbank-Identifikation ist GTIN 4057612703757.

Funktion: Die primäre Funktion der Hülle besteht darin, ein Zug- oder Führungs-kabel in Anwendungen mit Abzugarmen zu schützen und zu führen, wo eine präzise Bewegungsübertragung und mechanische Führung erforderlich ist. Die kürzere, 140 mm lange Außenhülle dient als feste Unterstützungs- und Gleitschicht, reduziert Reibung und schützt das Kabel vor lokalem Verschleiß im Bereich des Arms oder der Aufhängung. In der Praxis verringert die Hülle Kabelreibung am Einführpunkt und trägt zu gleichmäßiger Bewegung sowie längerer Lebensdauer des Kabels bei.

Materialien und Aufbau:

• Innermaterial: Stahl (Zug- oder Führungsprofil), das die mechanische Belastung trägt und dimensionale Stabilität unter Zug sichert.
• Außenbeschichtung: Kunststoffummantelung um den Stahl zum Korrosionsschutz, zur Geräuschreduzierung und für eine glatte Oberfläche, die Reibung gegenüber umliegenden Bauteilen verringert.
• Farbe: Schwarze Kunststoffbeschichtung, typisch in technischen Anwendungen, um Schmutz zu verbergen und die Montage ohne Farbabweichungen zu erleichtern.

Abmessungen und mechanische Daten:

• Gesamtlänge: 1775 mm — das komplette Kabelmodul ist für längere Führungslängen ausgelegt.
• Außenhüllenlänge (fest/eingezogene Teil): 140 mm — dies ist der kürzere, starre Teil, der für die Montage am Einleitpunkt des Arms vorgesehen ist.

Konstruktive Eigenschaften und Vorteile für Monteure:

• Stahlinnerematerial bietet gute Zugfestigkeit und begrenzte Elastizität unter Belastung, wichtig für präzise Steuerung.
• Kunststoffhülle dient als Korrosionsschutz und reduziert Verschleiß sowohl am Kabel als auch an Montagespunkten.
• Der verlängerte Aufbau mit separater 140 mm Hülle erleichtert das Befestigen und Zentrieren des Kabels in beweglichen Verbindungen.
• Original Butler-Ausführung (in der Beschreibung angegeben) bedeutet, dass Dimensionen- und Passformunterschiede zu entsprechenden Aftermarket-Komponenten minimiert sind.

Kompatibilität und Anwendung: Die Beschreibung gibt an, dass die Komponente für "Abdrückarme" (Abzugarme) und entsprechende Zug-/Steueraufgaben vorgesehen ist. Sie passt zu Anwendungen, bei denen eine starre Außenhülle von 140 mm erforderlich ist und eine Gesamtkabelänge von 1775 mm geeignet ist. Da dies ein originales Teil (Butler-Ausführung) von Blitz Rotary ist, ist es geeignet für die Wiedermontage oder den Ersatz von Ersatzteilen in Systemen, die ursprünglich Butler-Komponenten mit ähnlichen Abmessungen und Anschlüssen verwendeten.

Identifikation: Das Produkt trägt die Herstellernummer (MPN) 677.47.72 und GTIN 4057612703757, was die Zuordnung zu Ersatzteillisten und Werkstatt-Systemen erleichtert. Die interne Artikelnummer in der ursprünglichen Beschreibung ist 0918000, aber primäre Referenz sollte MPN/GTIN bei der Bestellung sein.

Hinweise bei Montage und Wartung:

• Überprüfen Sie, ob die angegebene Gesamtlänge von 1775 mm und die Hüllenhöhe von 140 mm mit der aktuellen Montage vor der Installation passen, da kleinere Abweichungen die Kabelführung beeinflussen können.
• Für eine korrekte Befestigung der Kantendender sorgen, um Verschleiß beim Übergang zwischen starre Hülle und flexibler Kabelsektion zu vermeiden.
• Vermeiden Sie scharfe Biegungen am Einführpunkt, um das Risiko interner Kabelbrüche oder erhöhter Reibung zu minimieren.

Marke und Nachverfolgbarkeit: Blitz Rotary wird als Marke angegeben; die Kombination aus Blitz Rotary, MPN 677.47.72 und GTIN 4057612703757 gewährleistet Nachverfolgbarkeit und erleichtert das Auffinden technischer Daten oder die Bestellung des genauen Ersatzteils für die Werkstatt.
