Schwungradabzieher Jmp

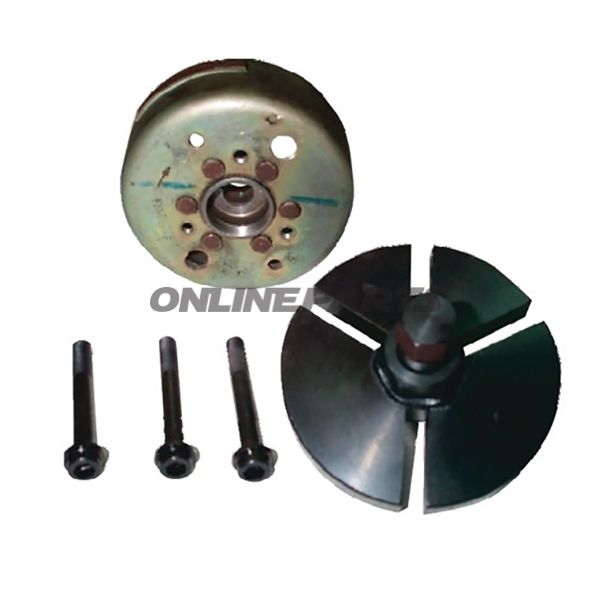

Universal-Abzieher für äußere Rotoren (Ø100 mm) – JMP

Dieser JMP-Abzieher (GTIN: 4043981024838, MPN: 722.30.19) ist eine universelle Lösung zum Abziehen von Schwungscheiben/Rotoren von kleinen Motoren und ähnlichen Montagen. Das Werkzeug ist für Mechaniker und erfahrene Motorradbesitzer konzipiert, die ein einfaches mechanisches Abziehprinzip ohne spezielle Anpassung an eine einzelne Motorfamilie benötigen.

Funktion

• Zieht Schwungscheibe/Rotor von der Welle mithilfe einer zentralen Schraube, die gegen einen festen Halt am Rand der Schwungscheibe zieht.
• Die drei verstellbaren Bolzenarme verteilen die Zugkräfte gleichmäßig und sorgen für einen stabil zentrierten Abzug.
• Sechskantschraube (Inbusschlüssel) in der Zentralverschraubung ermöglicht kontrolliertes, schrittweises Abziehen ohne Schläge.

Materialien und Eigenschaften

• Schrauben und Zentralbolzen sind aus gehärtetem Stahl gefertigt, um die axialen Kräfte beim Abziehen ohne schnelle Verformung zu bewältigen.
• Durchgehendes Gewinde in M8 x 1,25 (Rechtsgewinde) entspricht gängigem Standard, wodurch der Austausch von Verschleißteilen einfach ist.
• Bolzenlänge und Abmessungen: drei verstellbare M8 x 1,25 x 70 mm Bolzen ermöglichen Anpassung an verschiedene Flansch- oder Rotorprofile.
• Durchmesser der Greifringes des Abziehers beträgt 100 mm, was die ungefähre maximale äußere Kontaktfläche zur Schwungscheibe/dem Rotor angibt.

Technische Details

Anwendung und Kompatibilität

• Geeignet zum Abziehen von kleinen bis mittelgroßen Schwungscheiben und Rotoren, bei denen ein Außenabziehen möglich ist und eine feste Kontaktkante für die Bolzen vorhanden ist.
• Passend für Situationen, in denen das innere Nabenstück der Schwungscheibe nicht mit Innenabziehern erfasst werden kann.
• Prüfen Sie vor Gebrauch stets die Geometrie des Rotors und die Lage der Befestigungsbohrungen, um sicherzustellen, dass die drei M8-Bolzen korrekt platziert werden können, ohne das Bauteil zu beschädigen.

Sicherheit und Gebrauch

• Verwenden Sie den korrekt dimensionierten Inbusschlüssel für die Zentralverschraubung und ziehen Sie langsam an, um plötzliche Bewegungen zu vermeiden.
• Schützen Sie gegenüberliegende Flächen mit weichem Material, wenn der Rotor lackierte oder empfindliche Oberflächen hat, um Kratzer zu vermeiden.
• Wenn die Schwungscheibe stark festsitzt, überwachen Sie die Belastung und verzichten Sie auf übermäßige Kraftanwendung durch Schlagwerkzeuge auf die Zentralverschraubung, da dies Gewinde oder Nabe beschädigen kann.

Weitere Hinweise

Das Produkt wird von JMP vertrieben und ist mit GTIN 4043981024838 und MPN 722.30.19 gekennzeichnet. Der angegebene Durchmesser von 100 mm und die drei verstellbaren M8 x 1,25 x 70 mm Bolzen geben den Anwendungsbereich des Werkzeugs an; achten Sie besonders auf Maße und Montage, damit das Werkzeug vor dem Versuch des Abziehens zur spezifischen Rotorpassung passt.
