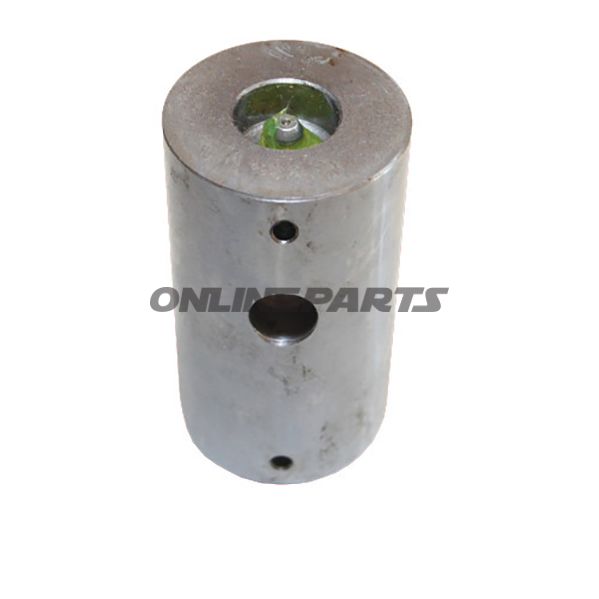

Schwenkhebelbolzen für Tragbalken K23/3 — Bolzen zur Befestigung von Halterungen
Produktbeschreibung: Dieser Schwenkarmbolzen von Becker (MPN 652.15.46) ist vorgesehen, um die Halterungen an der Tragbrücke (Trägerbrücke) des Typs K23/3 zu befestigen. Der Bolzen ist ein originales Becker-Teil und wird dort verwendet, wo der Schwenkarm sicher und exakt in den Montagerpunkten der Tragbalken sitzen soll.
Funktion: Der Bolzen fungiert als Rotations- und Fixationsachse zwischen Schwenkarm und Tragbrücke. Er trägt sowohl axiale als auch querbelastungen aus den Bewegungen des Schwenkarms und überträgt die Kräfte weiter an Rahmen und Aufhängung. Die sichere Passform minimiert Spiel und Toleranzen, was wichtig ist für korrekte Federungsgeometrie und Betriebssicherheit.
- Hersteller/Marke: Becker — originale Teilenbezeichnung (MPN 652.15.46).
- GTIN: Nicht angegeben für dieses Produkt.
- Material: Stahl, der aufgrund seiner Festigkeit und Fähigkeit, Scher- und Biegebelastungen bei normalem und auch anspruchsvollem Einsatz zu widerstehen, gewählt wurde.
- Abmessungen: Durchmesser Ø 45 mm, Länge 81 mm. Diese Maße sind entscheidend für eine korrekte Passung in Arm- und Brückenbuchsen.
- Anwendung: Zur Befestigung von Halterungen (Trägerarme) an der Tragbalken-K23/3 — wird an den Montagepunkten verwendet, die einen starken Bolzen mit minimaler Verformung erfordern.
Werkstoffauswahl und Eigenschaften: Der Stahlbolzen ist hergestellt, um hohe Zug- und Biegefestigkeit zu gewährleisten. Die Oberflächenbehandlung kann je nach Spezifikation des Lieferanten variieren; prüfen Sie ggf. Oberflächenkorrosion oder notwendige Schutzmaßnahmen bei Montage in Umgebungen mit hoher Luftfeuchtigkeit oder Salzgehalt. Die Maßtoleranz und Härte bestimmen die Fähigkeit des Bolzens, Spiel und Verschleiß in Lager- und Buchsen zu widerstehen — für kritische Anwendungen wird empfohlen, Passform zu prüfen und ggf. passende Buchsen gleichzeitig auszutauschen.
Kompatibilität und Montage: Entwickelt für K23/3-Tragbalken-Setups und verwandte Halterungen, bei denen Ø 45 mm und 81 mm Länge spezifiziert sind. Beim Austausch sollten Sie prüfen:
- Ob Durchmesser und Länge mit bestehenden Buchsen und Abstandsstücken übereinstimmen.
- Ob die axiale Positionierung des Bolzens sowie ggf. Unterlegscheiben oder Verriegelungsvorrichtungen wie beim Originalmontage montiert sind.
- Ob zugehörige Buchsen, Lager und Verriegelungselemente ordnungsgemäß in gutem Zustand sind, um frühzeitigen Verschleiß zu vermeiden.
Technische Notiz für Mechaniker: Bei Demontage und Wiedermontage wird ein korrektes Drehmoment und ggf. der Einsatz eines Drehmomentschlüssels gemäß den Anweisungen des Herstellers empfohlen. Inspektion auf genaue Passform, Verschleiß an Buchsen sowie Anzeichen plastischer Verformung von Bolzenkopf oder Schaft ist relevant. Wenn die Oberflächenbehandlung beschädigt ist, sollte der Korrosionsschutz wiederhergestellt werden, um vorzeitigen Haltungsverlust zu verhindern.
Identifikation: Diese Komponente wird als Becker-Originalteil mit MPN 652.15.46 geführt. GTIN wird in den Produktdaten nicht angegeben.
Wenn Sie Kontrollmaße benötigen oder Informationen über Oberflächenbehandlung und Toleranzen vom Hersteller wünschen, können Sie die Seriennummer/Herstellungsdetails Ihres Tragbalkens angeben, damit relevante technische Daten beschafft werden können.
