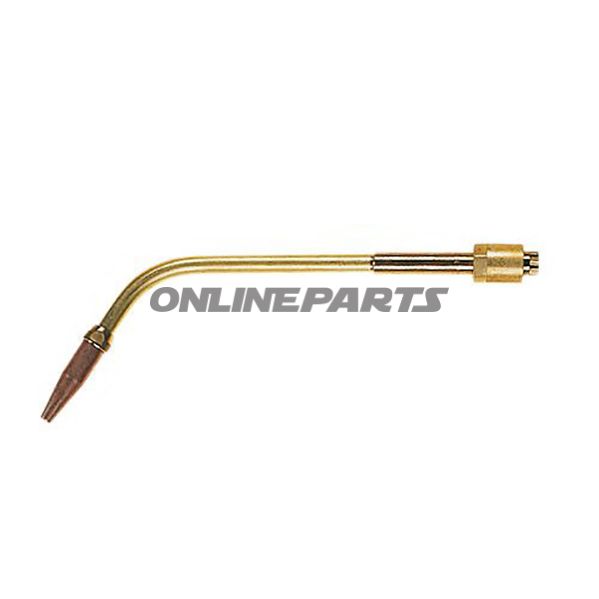

Svejseinsatz Größe 2 (17 mm Schaft) für EWO-Schweißausrüstung
Produktübersicht: Dieser Schweißeinsatz von EWO (GTIN: 4030875001358, MPN: 659.35.45) ist ein Größe-2-Einsatz mit 17 mm Schaft, der für Schweißanwendungen entwickelt wurde, bei denen eine präzise Wärmeübertragung und eine gute Abdichtung an der Düsenspitze erforderlich sind. Er richtet sich an Benutzer, die mit Schweißausrüstung vertraut sind und ein kompatibles Ersatzteil für EWO-Systeme oder ähnliche Halter-/Düsenaufbauten suchen.
Funktion: Der Schweißeinsatz überträgt Wärme vom Halter zum Schweißpunkt über eine Kupferkuppe und gewährleistet eine stabile Flamme/Wärmeabgabe mit minimalem Wärmeverlust am Schaft. Die Kupferkuppe, die so ausgelegt ist, dass sie Rückschläge (Rückschlagdicht) widersteht, hilft zu verhindern, dass Wärme oder Funken in den Halter zurückdringen, was die Zuverlässigkeit bei wiederholtem Gebrauch erhöht. Der Einsatz ist für ein nominales Bereich von ca. 1,0–2,0 mm dimensioniert, was die funktionelle Öffnung/den typischen Durchfluss für diese Größe angibt.
Materialien und Bauweise:
- Hauptmaterial: Messing – gewählt für gute Wärmeleitfähigkeit, mechanische Festigkeit und Korrosionsbeständigkeit in Schweiß- und Wärmeanwendungen.
- Spitze: Kupfer – als Spitzenmaterial für bessere Wärmeleitfähigkeit im direkten Wärmebereich und um eine gleichmäßige Wärmeverteilung am Kontaktpunkt zu gewährleisten.
- Dichtungen: Hitzebeständige Dichtungen um die Spitze herum, um Rückschlagdichtung zu sichern und das Risiko eines Gas- oder Wärmerückflusses in den Einsatz zu minimieren.
- Schaft: 17 mm – standardisierte Abmessung zur Intervention in entsprechenden Halter oder Adapter.
Technische Eigenschaften und Anwendungsbereich:
- Größe: 2 (bezeichnet die interne Geometrie und Strömungscharakteristik des Einsatze).
- Nomineller Arbeitsbereich: ca. 1,0–2,0 mm, relevant für die Wahl des Einsatzes in Bezug auf die gewünschte Wärmestrahlung und Gasfluss.
- Rückschlagfeste Kupferkuppe mit hitzebeständigen Dichtungen erhöht die Sicherheit bei wechselnden Betriebsbedingungen.
- 17 mm Schaft bietet Kompatibilität mit Schweißhaltern und Adaptern, die diesen Schaftdurchmesser verwenden.
Kompatibilität und Austausch: Dieser Einsatz wird von EWO hergestellt und trägt MPN 659.35.45. Er passt zu Schweißsystemen und Haltern, die einen Größe-2-Einsatz mit 17 mm Schaft akzeptieren. Beim Austausch empfiehlt es sich, den Shaftdurchmesser, die Einsatz-Gesamtprofil und die Dichtungstypen im bestehenden Halter zu überprüfen, um eine korrekte mechanische und gasdichte Passform sicherzustellen.
Hinweise bei Installation und Wartung:
- Reinigen Sie Gewinde und Halter vor dem Montieren, um eine korrekte Dichtung und Kontaktfläche sicherzustellen.
- Vermeiden Sie starke Stöße der Kupferkuppe, da Verformungen die Wärmeverteilung und den Durchfluss verändern können.
- Überprüfen Sie regelmäßig Dichtungen, um eine fortgesetzte Rückschlagdicht-Funktion zu gewährleisten, insbesondere bei häufigem Aufheizen/Abkühlen.
- Ersetzen Sie den Einsatz bei sichtbarem Verschleiß, starkem Korrosions- oder Beschädigungen der Dichtungen, um Sicherheit und Leistung zu erhalten.
Identifikation: Das Produkt ist mit der Marke EWO gekennzeichnet und kann über GTIN 4030875001358 und die Herstellernummer (MPN) 659.35.45 verfolgt werden. Diese Nummern sind bei der Bestellung identischer Ersatzteile oder beim Abgleich mit technischen Blättern hilfreich.
Hinweis: Die Beschreibung ist technisch orientiert mit Fokus auf Funktion und Materialauswahl. Im Falle von Unsicherheit über die Passform in Ihrem spezifischen System wird empfohlen, Abmessungen- und Dichtungstypen abzugleichen oder den technischen Support mit GTIN/MPN für eine Bestätigung zu kontaktieren.
