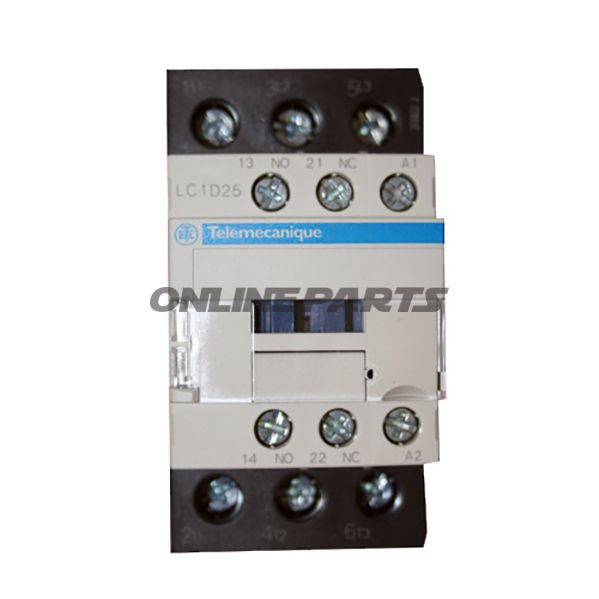

Schütz LC1D25 (mit LADN22) für AHS-Bremsprüfstände

Produkt: Schütz LC1D25 mit zugehörigem LADN22-Modul (in der technischen Dokumentation bezeichnet als LC1D25 + LADN22). Die Teilenummer des Herstellers (MPN) ist 650.99.05.

Dieses Schütz wird als Wechselstrom-Schütz zur Steuerung von Motoren und Relaislasten in industriellen Prüfständen verwendet, insbesondere für AHS-Bremsprüfstände. Konstruktion und Funktionalität sind auf wiederholte Wechselbelastung und Betriebssituationen ausgerichtet, in denen ein zuverlässiges Ein- und Ausschalten der Stromzufuhr zu Prüfobjekten erforderlich ist.

Funktion

• Hauptfunktion ist das Schließen und Öffnen der Stromversorgung zu Lasten (z. B. Motoren, Elektromagnete oder Prüfschaltungen) in AHS-Bremsprüfständen.
• Das LADN22-Modul bietet typischerweise Unterstützung für Hilfskontakte oder zusätzliche Funktionen wie mechanische Verriegelung oder erweiterte Kontaktfunktionen, abhängig von der Systemintegration.
• Ausgelegt für wiederholten Betrieb mit schnellen Ein- und Ausschaltvorgängen, wie sie in Prüf- und Messanwendungen üblich sind.

Materialien und Eigenschaften

• Gehäuse und Rahmen: robuste, isolierende Materialien und Metallteile für mechanische Stabilität im Dauerbetrieb.
• Kontaktmaterial: Legierungen ausgelegt zur Widerstandsfähigkeit gegen Verschleiß und elektrische Erosion bei Wechselstrom; geeignet für gängige Motor- und Lastströme in industriellen Prüfumgebungen.
• Thermische und elektrische Auslegung: konstruiert zur Handhabung der Nennströme der LC1D25-Klasse (typischerweise im Bereich von etwa 25 A, abhängig von Betriebsart und Hersteller), mit entsprechender Wärmeabführung und Isolierung für sicheren Betrieb.
• Anschlüsse: Standard-Schraub- oder Klemmklemmen für sichere Verdrahtung in Prüfständen und Bedienfeldern.

Kompatibilität und Anwendung

• Spezifisch geeignet zur Integration in AHS-Bremsprüfstände, wo es die Ein-/Ausschaltfunktion ersetzt oder als Originalteil dient.
• Kann in anderen Steuerungs- und Prüfapplikationen eingesetzt werden, die ein Schütz der LC1D25-Klasse mit einem entsprechenden Hilfsmodul (LADN22) erfordern, vorausgesetzt die elektrischen und mechanischen Grenzwerte stimmen mit den Anforderungen des Systems überein.
• Beim Austausch sind Spannungswert, Stromkapazität und die Funktion des Hilfsmoduls zu prüfen, um Kompatibilität mit bestehenden Steuerkreisen sicherzustellen.

Technische Hinweise für Mechaniker

• Beim Bestellen die Typenschildangaben und die MPN 650.99.05 prüfen, um die korrekte Variante sicherzustellen.
• Bei der Montage: auf korrektes Anzugsdrehmoment der Anschlussklemmen achten und für richtige Isolation zwischen spannungsführenden Teilen und Gehäuse sorgen.
• Bei vorbeugender Wartung: Kontaktflächen auf Verschleiß und Oxidation prüfen und die mechanische Bewegung der Kontaktarmatur auf freie Bewegung verifizieren.
• Bei Bedarf an Austausch des Hilfsmoduls (LADN22) die funktionalen Steckverbindungen und Befestigungspunkte vergleichen, um Anpassungsarbeiten zu vermeiden.

Dokumentreferenzen

Die Teilenummer (MPN) 650.99.05 sollte in Ersatzteillisten und bei Anfragen angegeben werden, da sie diese Kombination aus LC1D25-Schütz und LADN22-Hilfsmodul eindeutig identifiziert. GTIN ist in den vorliegenden Daten nicht angegeben.

Sicherheit

• Arbeiten am Schütz dürfen nur bei unterbrochener und gesicherter Stromversorgung durchgeführt werden.
• Lokale Vorschriften für Elektroarbeiten einhalten und bei Wartungsarbeiten geeignete persönliche Schutzausrüstung verwenden.
