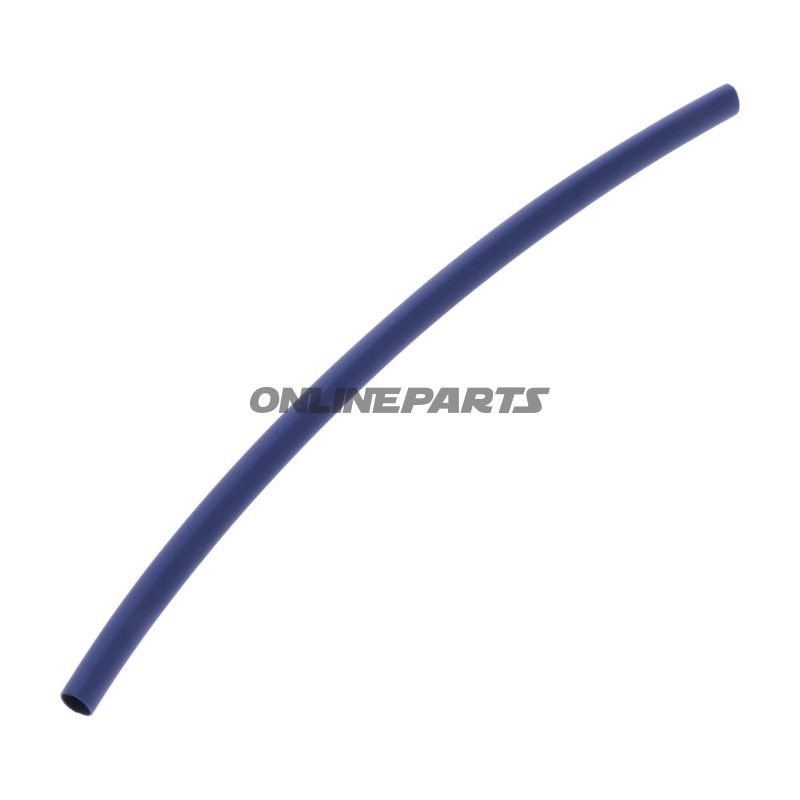

Varmekrympeflex 3,0 mm (2:1) til isolering af ledninger og forbindelser
Produktoversigt: Diese einwändige Wärmeschlauch von JMP (GTIN: 4043981449846, MPN: 158.10.54) ist für elektrische Isolation und mechanischen Schutz von Kabelschuhen, kleinen Komponenten und Drahtverbindungen in Fahrzeugen und Maschinen konzipiert. Das Material ist Polyolefin, das Schrumpfverhältnis beträgt 2:1, und der Schlauch ist blau.
Funktion und Anwendung
- Primäre Funktion: Elektrische Isolation und mechanischer Schutz von Leitungsadern, Lötverbindungen, Steckkontakten und kleinen Bauteilen.
- Anwendungsbereiche: Fahrzeugelektronik, Motorsteuerung, Transformator- und Motorkabel sowie allgemeine Verkabelung, bei der Platzersparnis und zuverlässige Isolierung erforderlich sind.
- Brandverhalten: Geringe Rauchentwicklung und dioksinfrei beim Verbrennen, wodurch gefährliche Emissionen in geschlossenen Räumen reduziert werden.
Material und Eigenschaften
- Material: Polyolefin – gewählt für gute elektrische Isolierung, Flexibilität und Abriebfestigkeit ohne übertriebene Langlebigkeitbehauptungen.
- Oberfläche: Einfachwändig Konstruktion, glatte Innenfläche für einfache Montage über Terminals und Leitungen.
- Elektrische Eigenschaften: Hervorragende dielektrische Eigenschaften bei normalen Betriebstemperaturen.
- Chemische Beständigkeit: Gute Beständigkeit gegen Säuren- und Korrosionseinwirkungen im Vergleich zu Standardisolatoren desselben Materials.
Dimensionen und thermische Daten
- Vor dem Schrumpfen (äußerer Durchmesser): 3,0 mm ± 0,20 mm
- Nach dem Schrumpfen (äußerer Durchmesser): ca. 1,3 mm
- Länge pro Stück: 10 cm
- Schrumpfverhältnis: 2:1
- Betriebstemperatur: -55 °C bis +125 °C
- Minimale Schrumpftemperatur: ca. 70 °C
- Vollständige Schrumpftemperatur: ca. 120 °C
Sicherheit, Normen und Zertifizierungen
- Gepflegt nach REACH und RoHS
- Halogefreie Formel (limitiert aggressive Halogenemissionen beim Verbrennen)
- Brandverhaltenstest: UL1581 VV-1
- Qualitätsmanagement: Hergestellt nach ISO 9001- und IATF 16949-Prozessen
- Zertifizierungen: UL-gelistet und CE-gekennzeichnet
Montage und praktische Hinweise
- Erhitzen Sie den Schlauch gleichmäßig mit einem Heißluftgebläse oder in einem kontrollierten Ofen bis zur vollständigen Schrumpfung und enge Passform um das Bauteil herum.
- Vermeiden Sie direkten Flammenkontakt; beachten Sie Mindest- und vollständige Schrumpftemperatur, um eine korrekte Verdrängung und die Eigenschaften des Materials sicherzustellen.
- Prüfen Sie die Abmessungen im Verhältnis zum Kabelquerschnitt und der Terminalgröße – 3,0 mm vor dem Schrumpfen eignen sich für dünne Drähte und kleine Terminals nach dem Schrumpfen.
Branding und Identifikation
Das Produkt wird von JMP vermarktet und kann über MPN 158.10.54 und GTIN 4043981449846 identifiziert werden. Diese Nummern sind bei Bestellung nützlich und helfen sicherzustellen, dass der richtige Typ und das Zertifizierungsniveau an die Werkstatt geliefert werden.
