Einzelwand-Heißschrumpfschläuche 12,5 mm (Schrumpfverhältnis 2:1) zur elektrischen Isolierung

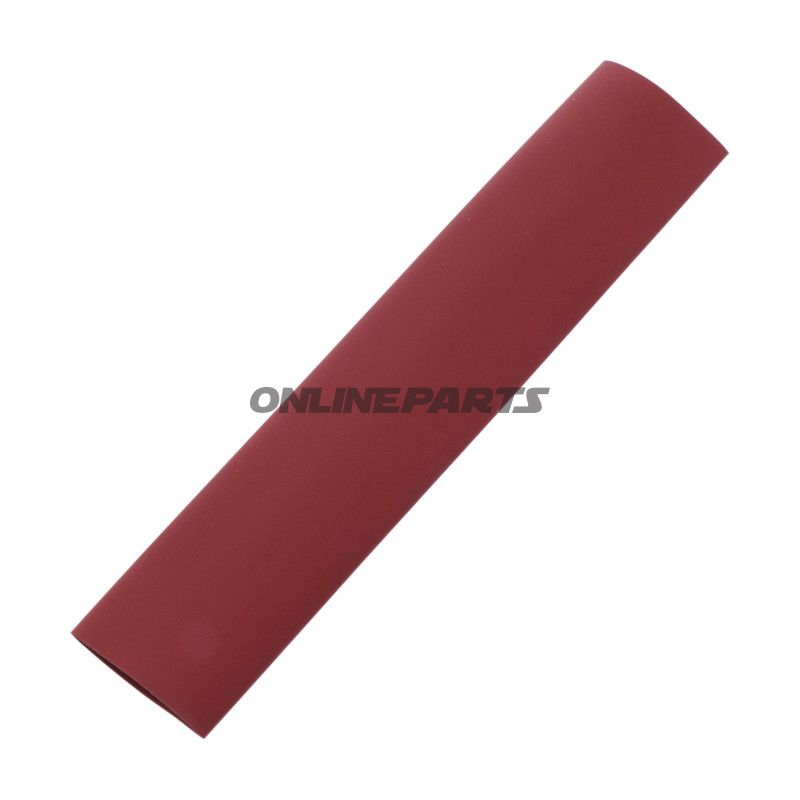

Produkt: JMP Einzelwand-Heißschrumpfschlauch, rot. Dieser polyolefinbasierte Heißschrumpfschlauch ist für mechanische und elektrische Anwendungen konzipiert, bei denen thermisches Schrumpfen, elektrische Isolation und chemische Beständigkeit erforderlich sind.
Identifikation: Das Produkt ist mit dem Hersteller JMP, der Teilenummer (MPN) 158.10.75 und der GTIN 4043981450040 gekennzeichnet, was das erneute Auffinden technischer Daten und die Rückverfolgbarkeit beim Einkauf oder bei der Dokumentation erleichtert.
- Zweck und Funktion: Der Heißschrumpfschlauch umschließt Drähte, Drahtschuhe und kleinere Komponenten, reduziert den Durchmesser beim Erhitzen und bildet eine dichte, elektrisch isolierende und mechanisch schützende Hülle. Bei vollständigem Schrumpfen bietet er zudem verbesserte mechanische Festigkeit und Schutz gegen Feuchtigkeit und Korrosion in Verbindungen.
- Material und Eigenschaften: Aus Polyolefin mit Flammschutz. Das Material ist halogenfrei, erzeugt bei Verbrennung eingeschränkt Rauch und ist darauf ausgelegt, die Bildung von Dioxinen zu vermeiden. Polyolefin kombiniert Flexibilität mit guter Säure- und Korrosionsbeständigkeit sowie stabilen elektrischen Isoliereigenschaften.
- Betriebstemperatur: -55 °C bis 125 °C. Mindest-Schrumpftemperatur 70 °C, vollständiges Schrumpfen erfolgt bei ca. 120 °C.
Abmessungen und Schrumpfdaten
- Vor dem Schrumpfen (Außendurchmesser): 12,5 mm ± 0,30 mm
- Nach dem Schrumpfen (typischer Innendurchmesser): ca. 6,0 mm
- Länge des Stücks: 10 cm
- Schrumpfverhältnis: 2:1 (verkleinert Durchmesser auf etwa die Hälfte bei korrekter Erwärmung)
Standards und Zertifizierungen
- REACH- und RoHS-Konformität
- Halogenfrei
- Entflammbarkeitstest: UL1581 VV-1
- Qualitätsmanagement: ISO 9001 und IATF 16949
- UL-gelistet und CE-zertifiziert
Anwendungsbereiche: Geeignet zur Isolierung von Drahtschuhen, Verbindungen in Kabelbündeln, kleinen elektrischen Bauteilen, Motor- und Transformatorleitungen sowie anderen Anwendungen in der Fahrzeugelektronik und der industriellen Kabelhandhabung, bei denen Schrumpfraum und eine dichte Abdichtung erforderlich sind.
Praktische Hinweise für den Installateur:
- Verwenden Sie eine Heißluftpistole, kein offenes Feuer, für kontrolliertes und gleichmäßiges Schrumpfen. Halten Sie die Temperatur nahe der vollständigen Schrumpftemperatur (ca. 120 °C), um eine ordnungsgemäße Abdichtung zu gewährleisten.
- Sorgen Sie dafür, dass der Bereich sauber und frei von Öl/ Fett ist, um optimale Haftung und elektrische Isolation zu erzielen.
- Überprüfen Sie die Abmessungen im Verhältnis zum Leitungsdurchmesser vor der Montage, um sicherzustellen, dass der nach dem Schrumpfen Innendurchmesser zum geschrumpften Bauteil passt.
JMPs Heißschrumpfschlauch mit der MPN 158.10.75 und der GTIN 4043981450040 ist eine dokumentierte Wahl für professionelle Installationen, bei denen Rückverfolgbarkeit, Standardkonformität und vorhersehbare Materialwirkungen erforderlich sind.
