SCHRUMPFSCHL 25.4MM SW JMP 10ST SCHRUMPFRATE 3:1

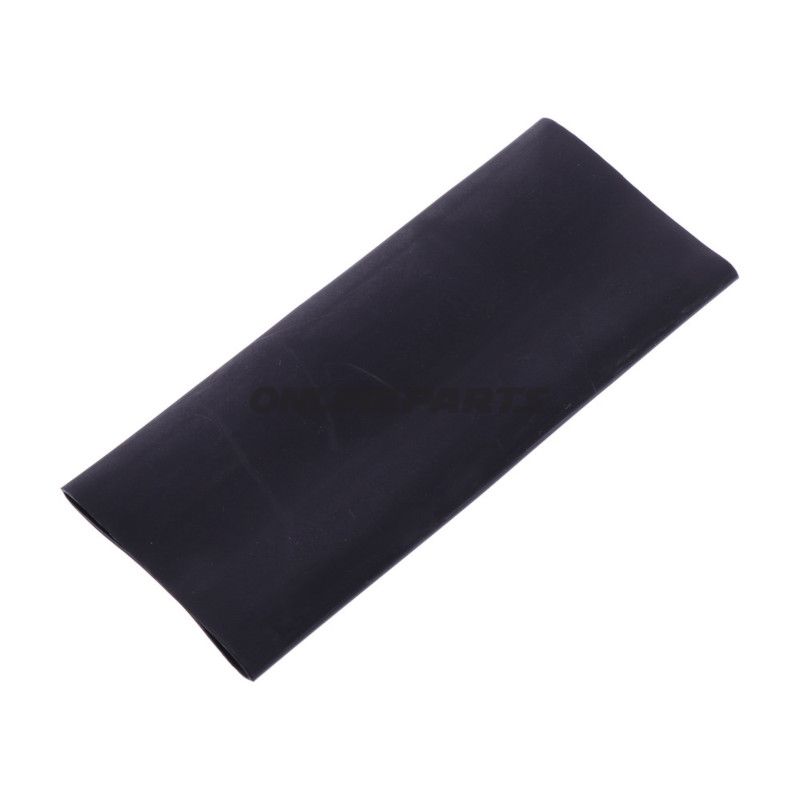

Doppelwandige Heißkrympfschlauch 25,4 mm (3:1) zur Isolierung und zum Kabelschutz

Produkt: Doppelwandige Heißkrympfschläuche von JMP (GTIN: 4043981449747, MPN: 158.10.44). Diese Art von Heißkrympfschlauch ist für elektrische Isolierung, mechanischen Schutz und Abdichtung um Kabelverbinder, Kabelenden, kleine Bauteile vorgesehen und in Umgebungen mit Anforderungen an brand- und emissionsarme Eigenschaften einsetzbar.

Funktion und Anwendung

• Das doppelwandige Design kombiniert einen äußeren Polyolefinschlauch mit einer inneren Klebe-/Beschichtung, die beim Erhitzen schmilzt und die Verbindung gegen Feuchtigkeit und Korrosion abdichtet.
• Die Schrumpfbedingung 3:1 bedeutet, dass der Schlauch seinen Innenring erheblich verkleinern kann, um über isolierte Schnitte, Schrumpfkits und unregelmäßige Profile zu passen und eine dichte, mechanisch feste und elektrisch isolierende Verbindung zu gewährleisten.
• Anwendungsbereiche: Bordelektronik, Motorsteuerung, Transformatoren, Kabelanschlüsse, Reparatur- und Wartungsarbeiten, bei denen geringe Rauchentwicklung und halogenfreie Materialeigenschaften erforderlich sind.

Materialauswahl und Eigenschaften

• Material: Polyolefin mit innerer Klebeschicht. Polyolefin bietet Flexibilität, gute Beständigkeit gegen Verschleiß und gängige Chemikalien sowie stabile elektrische Isolation bei den angegebenen Temperaturen.
• Brand- und Emissionsverhalten: Das Produkt ist halogenfrei und entwickelt nur begrenzte Rauchentwicklung bei Brand; es ist ohne Dioxine bei der Verbrennung formuliert.
• Elektrische und physikalische Eigenschaften: Gute Dielektrizitätsfestigkeit und mechanische Beständigkeit gegen Vibration und Abnutzung. Die Innenseite schmilzt bei Wärme und bildet eine schützende Abdichtung gegen Feuchtigkeit und korrosive Stoffe.

Dimensionen und thermische Daten

• Vor dem Schrumpfen (äußere Durchmesser): 25,4 mm
• Nach dem Schrumpfen (äußerer Durchmesser): ca. 8,4 mm
• Stücklänge: 10 cm
• Schrumpfverhältnis: 3:1
• Betriebstemperatur: -55 °C bis 125 °C
• Minimale Schrumpftemperatur: 70 °C; vollständige Schrumpfung bei ca. 120 °C

Standards und Zertifizierungen

• Erfüllt REACH und RoHS
• Halogenfrei
• Brand-/Entzündungsverhalten: UL1581 VV-1
• Herstellung gemäß Qualitätsmanagement nach ISO 9001 und der Automobilindustrie IATF 16949
• UL-gelistet und CE-zertifiziert

Praktische Montagehinweise

• Gleichmäßiges Erwärmen mit Heißluftpistole oder kontrolliertem Ofen; direkte Flammen vermeiden, um Material und Inhalt zu schützen.
• Vorher- und Nach dem Schrumpfen Durchmesser messen, um eine korrekte Passform sicherzustellen; der angegebene Nach-Ø ist Richtwert und hängt von der Geometrie der Unterlage ab.
• Der innere Klebelayer erfordert typischerweise Temperaturen nahe der vollständigen Schrumpftemperatur, um eine optimale Abdichtung gegen Feuchtigkeit und Korrosion zu erreichen.

Marke und Identifikation

Das Produkt stammt von JMP und kann anhand der GTIN 4043981449747 sowie der Hersteller-Artikelnummer (MPN) 158.10.44 identifiziert werden. Diese Codes dienen der Nachverfolgung, Ersatzteilabgleich und Qualitätskontrolle in Werkstätten und beim Einkauf für Auto- und Motorradapplikationen.
