Schraubnippel JMP Länge 9 mm Bohrung: 2.5 mm Inhalt 10

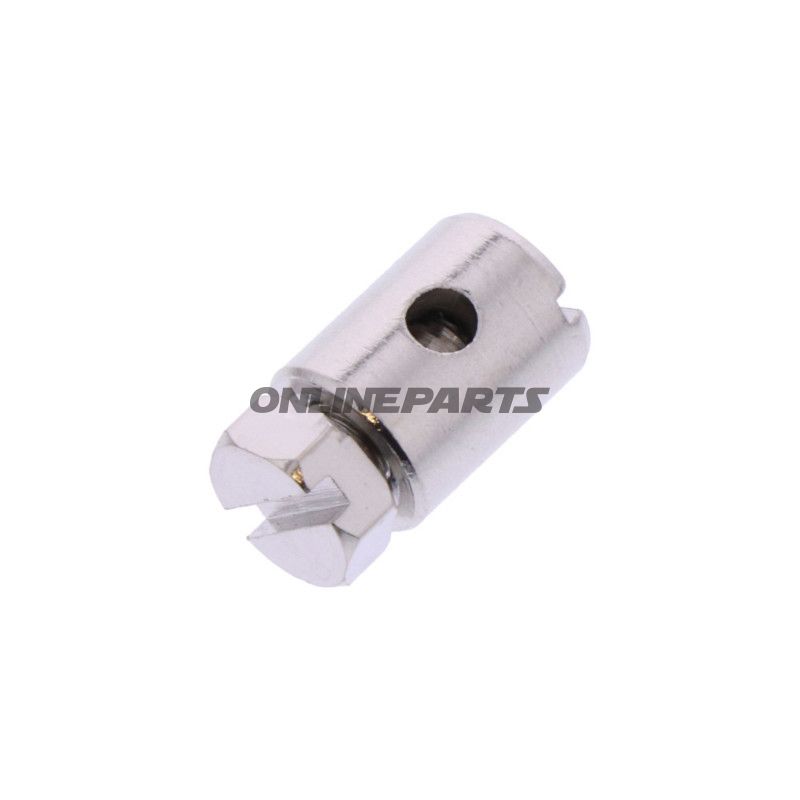

Schraubnippel für Bowden-Kabel, JMP – Ø7 mm, Länge 9 mm, Bohrung 2,5 mm

Produkt: Schraubnippel für Bowden-Kabel von JMP. Diese Nippel wird als Endstück und Befestigungselement in Steuer- und Gang-/Kupplungskabelsystemen von Motorrädern und Kleinkrafträdern verwendet, wo Kabelenden passgenau in Halterungen oder verstellbare Endstücke sitzen sollen.

Funktion

• Überträgt die Spannung vom Kabel zu einem mechanischen Verlängerungs-/Befestigungspunkt z. B. am Gasgriff, an der Kupplung oder dem Gangwechsel.
• Sichert die korrekte Positionierung in Halterungen mit Ø7 mm Schaft und sorgt für eine stabile Kontaktfläche, sodass die Kabelbewegung präzise und ohne seitliches Spiel bleibt.
• Gekörnte Bohrung von 2,5 mm ermöglicht das Durchführen eines Standard-Kabeldrahts und schafft Platz für eine Befestigungsschraube oder Splint nach Bedarf.

Material und Eigenschaften

• Das Material wird in den Angaben nicht spezifiziert, aber JMP-Produkte in dieser Kategorie werden typischerweise aus Messing oder Stahl mit Oberflächenbehandlung zum Korrosionsschutz hergestellt. Dies bietet eine Kombination aus guter mechanischer Festigkeit und Verschleißbeständigkeit über die Zeit.
• Ø7 mm Schafts-Durchmesser ist Standardmaß für viele Halterungen in Steuer- und Führungs-/Gangsystemen, was eine gute Passform in Serien- und Aftermarket-Haltern bedeutet.
• Die kurze Länge von 9 mm macht die Nippel geeignet für enge Räume oder wenn eine Verlängerung die Kabelgeometrie nicht wesentlich verändern soll.

Technische Maße

• Schaftdurchmesser: 7,0 mm
• Länge: 9,0 mm
• Bohr-/Durchgangs-Durchmesser: 2,5 mm

Kompatibilität und Anwendung

• Geeignet für Standard-Bowden-Kabel mit Drahtenden, die zu einer Bohrung von 2,5 mm passen.
• Kann beim Austausch von verschlissenen Kabelenden an Motorrädern, Kleinkrafträdern und anderen Fahrzeugen mit entsprechenden Halterungsmaßen verwendet werden.
• Prüfen Sie stets Maße gegen vorhandene Halterungen und Kabeltyp vor der Montage, um eine korrekte Passform sicherzustellen.

Marke und Identifikation

• Hersteller: JMP – eine bekannte Marke im Bereich Kabelbefestigungen und kleiner mechanischer Komponenten.
• MTF (Teilenummer): 731.06.63
• GTIN (Strichcode): 4043981395600

Montagehinweise

• Sorgen Sie dafür, dass das Kabelende ordnungsgemäß abisoliert und sauber ist, bevor Sie es presst oder montieren, um Schäden am Kabel zu vermeiden und eine gute Bewegung sicherzustellen.
• Verwenden Sie geeignetes Werkzeug beim Pressen oder Befestigen, um Verzerrungen der Nippel und des Kabels zu vermeiden.
• Bei Kontakt mit Salz oder Feuchtigkeit regelmäßige Korrosionskontrollen und gegebenenfalls Wartung der Oberflächenbehandlung empfehlen.

Die obigen Informationen beruhen auf JMPs Produktdaten für Schraubnippel Typ 731.06.63 (GTIN 4043981395600). Falls Materialpräferenzen oder Oberflächenbehandlung für Ihre Anwendung kritisch sind, vergewissern Sie sich dies ausdrücklich beim Lieferanten oder im technischen Datenblatt vor der Montage.
