Schraubnippel JMP Länge 7 mm Bohrung: 2 mm Inhalt 10

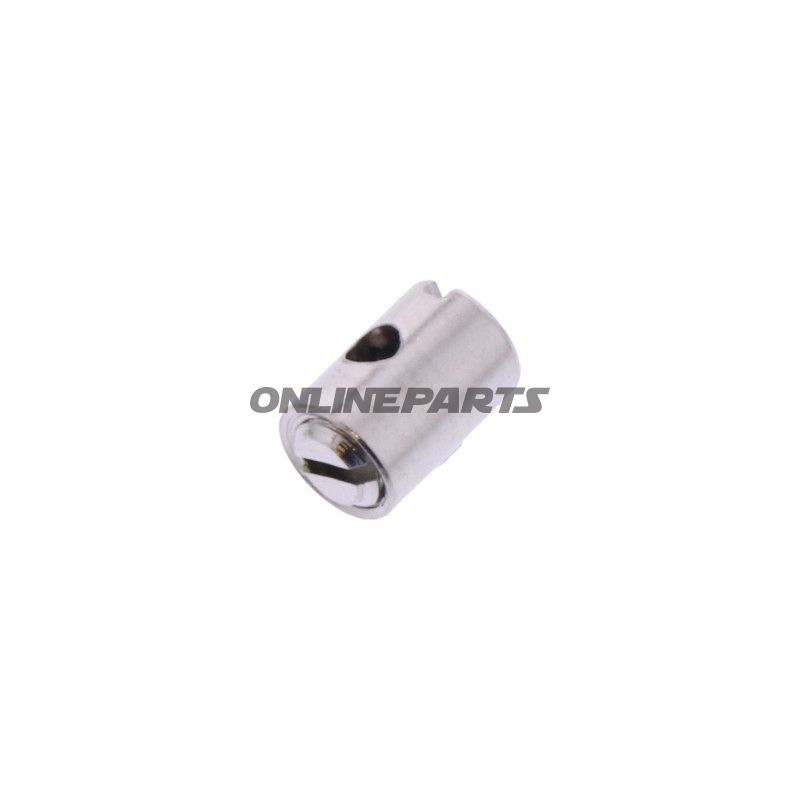

Schraubenspitze für Bowdenkabel, JMP — 7 mm Länge, 2 mm Bohrung

Produkt: Schraubenspitze für Bowdenkabel von JMP (MPN: 731.07.80, GTIN: 4043981411225). Diese Spitze wird an Kabelenden verwendet, wo eine präzise Bohrung und eine M4-Befestigung erforderlich sind.

Funktion
Die Schraubenspitze dient als Abschluss- und mechanischer Verbindungspunkt für Bowdenkabel (Zug- oder Bedienkabel). Sie wird in das Kabelende eingesetzt und mit einem M4-Gewinde befestigt, sodass das Kabel einen stabilen Kontaktpunkt in Griff, Karosserie oder mechanischen Armaturen erhält. Die kleine Bohrung von 2,0 mm sorgt für eine enge Passung am Kabelkern oder Innenrohr, damit die Bewegung ohne überflüssiges Spiel übertragen wird.

Material und Eigenschaften
Produktspezifikation gibt eine Spitze aus Normalmetall an (typischerweise Stahl oder Messing bei JMP-ähnlichen Teilen). Die Materialwahl bietet ausreichende mechanische Festigkeit für normale Steuer- und Gas-/Kupplungsanwendungen an Motorrädern und anderen Kleingeräten. Oberflächenbehandlung ist in den gelieferten Daten nicht spezifiziert, daher Korrosionsbelastung in Ihrer Anwendung beachten – wenn die Spitze Witterung oder Salz ausgesetzt ist, könnte eine korrosionsbeständige Variante oder zusätzlicher Schutz relevant sein.

• Durchmesser des Schaftes: 5,0 mm
• Bohr-/ Lochdurchmesser: 2,0 mm (für Innenkabel/Einführpassung)
• Länge: 7,0 mm
• Gewinde: M4 (Angabe in technischen Daten ist M4 × 5 in Originaltext; Gewindedimension ist M4)

Kompatibilität und Anwendung
Die Schraubenspitze ist für Standard-Bowdenkabelsysteme vorgesehen, bei denen eine 2 mm Bohrung das Kabelkern oder Einführrohr akzeptiert. Sie passt typischerweise zu Kabelenden in Gashandgelenk, Kupplungshebel, Brems- oder Steuerkabeln an vielen Motorrädern und Kleingeräten. Prüfen Sie immer die Abmessungen des Kabelherstellers und die Montagefläche, um eine korrekte Passform sicherzustellen (Schaft Ø 5 mm und Gewinde M4).

Montagehinweise

• Stanzen oder sauber Kabelende abschneiden und sicherstellen, dass der Innenkabel zentriert in der Bohrung (2,0 mm) vor der Befestigung ausgerichtet ist.
• Verwenden Sie passende M4-Mutter oder Innensechskant-Schrauböffnung je nach Anwendung; festziehen gemäß dem empfohlenen Drehmoment, um Verformung der Spitze oder des Kabels zu vermeiden.
• Bei Witterungseinwirkung Korrosionsschutz empfehlen oder regelmäßige Inspektion im Rahmen der Wartung.

Technische Daten (Zusammenfassung)

Hinweis
Die Informationen stammen aus JMPs Produktdaten. Die Stückzahl pro Packung wird hier nicht angegeben, um Missverständnisse beim Kauf zu vermeiden; prüfen Sie die Bestellzeile oder die Verpackungsinformationen des Lieferanten für die genaue Liefermenge.
