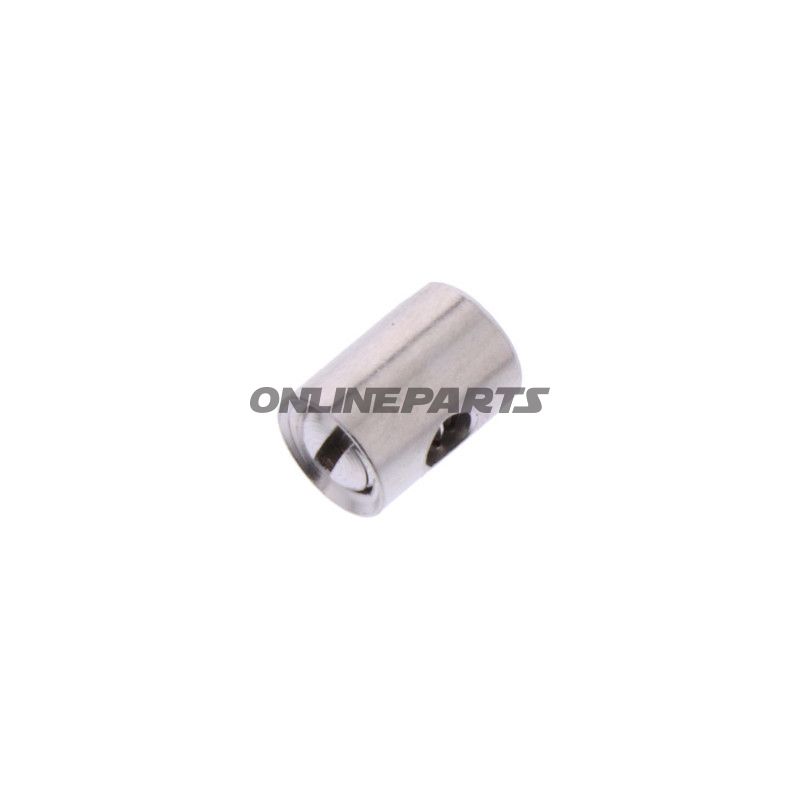

Schraubnippel für Bowdenkabel, JMP (Länge 7 mm, Bohrung 1,8 mm)
Produkt: Schraubnippel für Bowdenkabel von JMP. Dieses Teil wird unter der Marke JMP geführt und ist mit der MPN 731.06.61 und GTIN 4043981395587 identifiziert.
Funktion
Der Schraubnippel wird als Endstück für Kabelenden an Bowdenkabeln verwendet und sichert die mechanische Verbindung zwischen dem Kabel und dem Bauteil (Griff, Armatur, Bremsarm usw.), auf das das Kabel Kräfte übertragen soll. Er wird am äußeren Teil des Kabels aufgeschraubt und überträgt Zug- und Druckkräfte vom Kabelstahl auf die montierte Steuer- oder Bremsmechanik. Das Design ist darauf ausgelegt, in Kabel- und Hülsenanordnungen zu sitzen, bei denen eine präzise Positionierung und Stabilität erforderlich ist.
Material und Eigenschaften
- Materialauswahl: JMP-Produkte dieser Serie werden typischerweise aus Metall (oft Messing oder Stahl) mit Oberflächenbehandlung zum Korrosionsschutz hergestellt. Das Material ist gewählt, um ausreichende Festigkeit zu bieten, um wiederholten Belastungen durch Kabelführung standzuhalten, ohne wesentliche Verformung.
- Oberfläche: Oberflächenbehandlung verhindert Korrosion und reduziert Verschleiß an Kontaktflächen. Dies hat Bedeutung für Haltbarkeit und Wartungsintervalle unter normalen Betriebsbedingungen.
- Toleranzen: Maßgenauigkeit von Bohrung und Zapfen ist wichtig für eine korrekte Passform in Kabelgehäuse und Lochbohrungen, wodurch Spiel minimiert und eine gleichmäßige Kraftübertragung sichergestellt wird.
Technische Daten
Zu den wesentlichen Maßen gehören:
- Durchmesser des Zapfens (Ø): 5,0 mm
- Länge: 7,0 mm
- Bohr-/Bolzenloch-Durchmesser: 1,8 mm
Diese Maße sind auch in den technischen Daten des Herstellers aufgeführt und können verwendet werden, um die Kompatibilität mit bestehenden Kabelgehäusen und Montageschrauben zu prüfen.
Kompatibilität und Anwendung
Der Schraubnippel ist für gängige Bowdenkabelsysteme an Motorrädern, Rollern und ähnlichen Fahrzeugen konzipiert. Er passt zu Kabeln mit einem Bohr-/Bolzenloch-Durchmesser von 1,8 mm und einem Zapfen-Durchmesser von 5 mm, was ihn für Standardkabel mit entsprechenden Abmessungen geeignet macht. Prüfen Sie vor der Montage stets die Maße gegen das vorhandene Kabelsystem, um eine korrekte Passform sicherzustellen und unbeabsichtigtes Spiel oder Bindung zu vermeiden.
Praktische Hinweise bei der Montage
- Stellen Sie sicher, dass das Kabel sauber abgeschnitten und frei von abstoßenden Beschädigungen vor dem Anbringen des Nippels ist.
- Verwenden Sie geeignetes Werkzeug, um Schäden am Nippel oder Kabelstahl während der Befestigung zu vermeiden.
- Nach der Montage wird eine Funktionsprüfung der Entscheidungsmechanik (Bremsen, Kupplung oder Gas) empfohlen, um korrekte Bewegung und Spielnull sicherzustellen.
Hersteller: JMP. MPN: 731.06.61. GTIN: 4043981395587.
