Schraubnippel JMP Länge 11 m Bohrung: 2.3 mm Inhalt 10

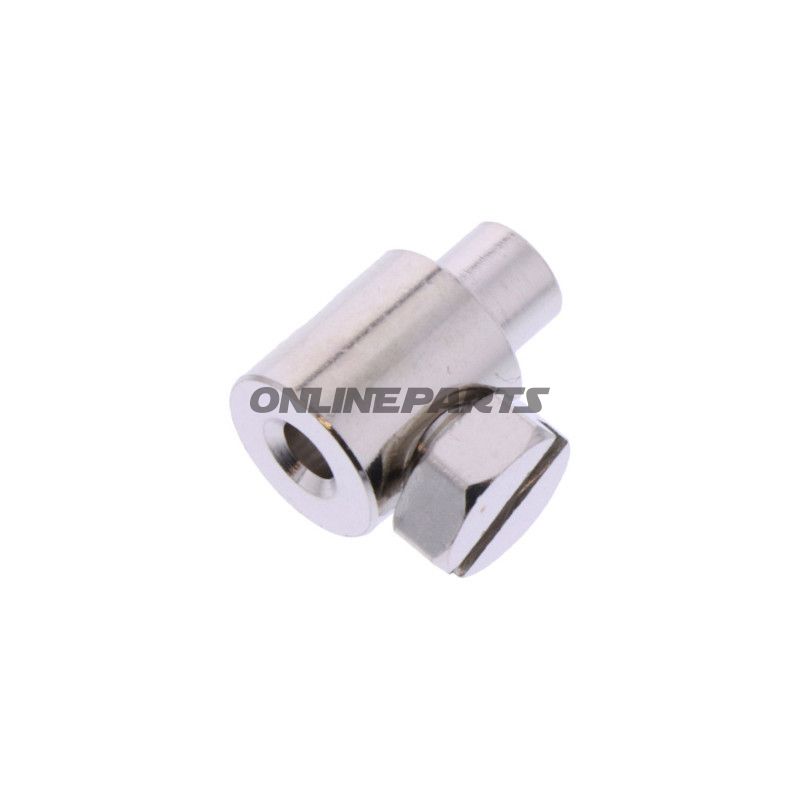

Schraubnippel für Bowdenkabel, JMP – Länge 11 mm, Bohrloch 2,3 mm

Produkt: Schraubnippel für Bowdenkabel von JMP (MPN: 731.06.66, GTIN: 4043981395631). Dieser Schraubnippel ist für die Montage am Kabelende vorgesehen, bei dem ein präzises Bohrloch und eine geringe Profilhöhe erforderlich ist, beispielsweise Gas-, Kupplungs- oder Bremskabel an Motorrädern und begrenzten mechanischen Lenkvorrichtungen.

Funktion

• Die primäre Funktion der Schraubnippel besteht darin, ein Bowden-Kabel in einer festen mechanischen Verbindung zu befestigen oder abzuschließen, sodass die Belastung gleichmäßig zwischen Kabel und Halter übertragen wird.
• Die schraubengeformte Ausführung ermöglicht die Montage in weichen oder verstärkten Kabelenden und sorgt für sicheren Halt im Innerwire und der Außenhülle des Kabels.
• Geeignet für Anwendungen, bei denen der Innendurchmesser des Bohrlochs 2,3 mm beträgt, was eine korrekte Einführung der Kabelinnenspule oder der Befestigungsschraube sicherstellt.

Materialien und Eigenschaften

• Materialart: JMP spezifiziert typischerweise eine Metalllegierung für diesen Nippeltyp (Stahl oder Messing je nach Variante). Die Materialauswahl bietet ein Gleichgewicht zwischen mechanischer Festigkeit und Korrosionsbeständigkeit bei normalem Einsatz an Motorrädern.
• Oberflächenfinish: Kann verchromt oder vernickelt sein, je nach Lieferung, um Reibung zu reduzieren und Korrosionsbeständigkeit zu verbessern – visuell bei Erhalt prüfen, falls das Finish für Ihr Projekt relevant ist.
• Dimensionsstabilität: Durchmesser 7 mm im Kopfflächenbereich und Schaftdurchmesser 4 mm bedeuten, dass der Nippele nahe am Standard-Kabelende und Halter liegt, ohne unnötiges Spiel.

Technische Daten

• Durchmesser Kopf / Schaft: 7 mm / 4 mm
• Länge: 11 mm
• Bohrloch (Bolt-/Kabelloch): 2,3 mm
• Hersteller (Marke): JMP
• MPN: 731.06.66
• GTIN: 4043981395631

Kompatibilität und Anwendung

• Eignet sich für Standard-Bowdenkabel mit Innendraht und Außenhülle, bei denen die Abmessungen des Nippels mit dem Kabelende und dem zugehörigen Halter übereinstimmen.
• Wird häufig bei Reparaturen oder Wartung von Motorradgas- und Kupplungssystemen verwendet, insbesondere bei älteren oder universellen Lenksystemen, bei denen eine Abmessungskonformität erforderlich ist.
• Prüfen Sie Maße (2,3 mm Bohrloch / 4 mm Schaft) gegenüber bestehenden Haltern und Kabelenden, um eine korrekte Passform und Funktion sicherzustellen.

Montagehinweise

• Stellen Sie sicher, dass das Kabelende sauber und frei von ausgefranstem Draht ist; eine präzise Einführung verbessert die Haltbarkeit.
• Verwenden Sie passende Schraubtechnik oder Crimpwerkzeug, abhängig von Anwendung und Materialtyp, um eine mechanische Verriegelung zu gewährleisten, ohne Nippele oder Kabel zu deformieren.
• Wenn der Nippele in korrosiven Umgebungen montiert wird, erwägen Sie zusätzliche Schutzmaßnahmen (Schmierung oder Abdichtung), um die Lebensdauer zu verlängern.

Packungsinformation

Produktdaten beziehen sich nicht auf individuelle Verpackungsgröße in dieser Beschreibung. Prüfen Sie Lieferspezifikationen bei der Bestellung, um Stückzahl und Verpackung zu bestätigen.

Hinweis: Die oben genannten Informationen basieren auf von JMP angegebenen Modellinformationen (MPN 731.06.66) und GTIN 4043981395631. Falls Sie spezifische Anforderungen an Material haben (z. B. genaue Legierung oder Finish), empfehlen wir, dies mit dem Lieferanten zu bestätigen oder das Produkt bei Erhalt zu überprüfen.
