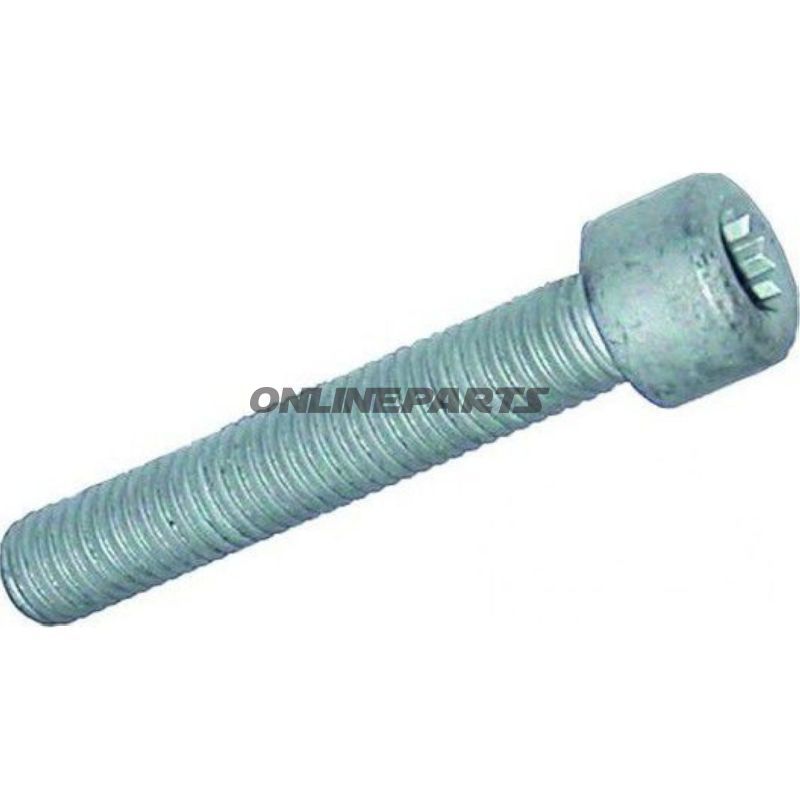

Schraube Für Gelenkwellenflanschinnenvielzahn M8x1.25X46

Schraube für Kniegelenkflansch, Innensechskant-Splin profil (M8 x 1,25 x 46) für Antriebswelle

Diese Schraube wird zur Befestigung der Kniegelenkflansch an der Antriebswelle/Kardanwelle für ausgewählte VAG‑Modelle (Audi, Seat, Volkswagen) verwendet. Die Innensechskantprofil (interner Mehrstern/ Splinenprofil) sorgt für eine Verbindung zwischen Flansch und Welle ohne äußere Mutter, was bei Antriebswellenkonstruktionen üblich ist, bei denen Platz und Zentrierung kritisch sind.

GTIN: 4027816030041
MPN: 480.33.75

• Funktion: Hält die Kniegelenkflansch-Ende der Antriebswelle mittels eines internen Mehrsternprofils fest, überträgt Drehmoment und sichert korrekte Zentrierung.
• Kompatibilität: Passt zu ausgewählten VAG‑Fahrzeugen (Audi, Seat, VW). OE‑Nummern zum Vergleich: N 911 082 01 / 113 501 229 C / 113 501 229 D / 893 407 237. Die Montagefläche kann je nach Fahrzeugmodell und Baujahr variieren – immer die Reservedelsliste des Fahrzeugs prüfen.

Material und Oberfläche

Das Schraubengehäuse ist aus gehärtetem Stahl der Qualität 12.9 gefertigt, was hohe Festigkeit und Zugfestigkeit für Wellenanwendungen bietet. Die Oberfläche ist galvanisiert, was Korrosionsschutz in typischen Betriebsumgebungen von Fahrzeugen bietet. Die Wahl der Werkstoffklasse und Galvanisierung ist ein Kompromiss zwischen mechanischer Haltbarkeit und Korrosionsbeständigkeit, ohne weiche Oberflächen zu erzeugen, die sich unter dem Montagemoment verformen könnten.

Abmessungen und Profil

• Gewinde: M8 x 1,25 (in einigen Quellen als M8 angegeben, Gewindesteigung 1,25 mm)
• Gewindelänge: 46 mm
• Gesamtlänge: ca. 57–48 mm abhängig von der Referenzquelle (bei Unklarheiten die fahrzeugspezifische Dokumentation prüfen)
• Kopf/Antriebsprofil: Innensechskant (interner Mehrstern/ Splinprofil)
• Materialklasse: 12.9 (Härte und Tragfähigkeit relevant für Drehmomentübertragung)

Technische Eigenschaften (kurz)

• Typ: Standard-Schraube für Antriebswelle/Flansch
• Material: Stahl, gehärtet
• Oberfläche: galvanisiert (silberfarbig)
• DIN/DIN EN ISO Referenzen: typischerweise im Bereich von Maschinenschrauben mit ähnlichem Profil (z. B. DIN 912 / EN ISO 4762‑ähnliche Typen für innere Haken-/Knebelsschrauben; Kontrolle gegen Zeichnung empfohlen)

Praktische Montagerichtlinien

• Verwenden Sie passenden Innensechskant-Not- oder Werkzeug, das zum Splinprofil passt, um Abrunden des Profils und Verlust der Momentübertragung zu vermeiden.
• Folgen Sie den ursprünglichen Momentangaben des Herstellers oder der Serviceanleitung. Berücksichtigen Sie ggf. Momenten- oder Spannungsanforderungen bei der Ausschachtung (ein- oder mehrstufige Festzug).
• Prüfen Sie, ob eine Dichtung oder Verriegelungselement bei der Montage erforderlich ist; das Produkt wird gemäß technischen Daten ohne Scheibe/Verschluss geliefert.

Zusätzliche Informationen

Die Produkt-GTIN 4027816030041 und MPN 480.33.75 können für Quervergleiche in Ersatzteil-Datenbanken und bei OE‑Vergleichen verwendet werden. Falls Zweifel an der Passform bestehen, OE-Nummer vergleichen oder vorhandene Schraube und Flansch vor der Bestellung messen.
