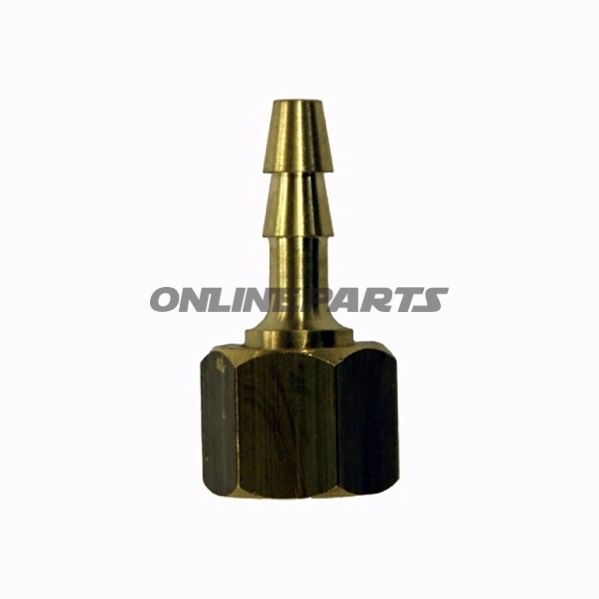

Schraub-Schlauchtülle G1/4 6 Mm113-13

Schraub-Schlauchanschluss G1/4 auf 6 mm Schlauch

Produktname: Schrauben-Schlauchanschluss G1/4 6 mm 113-13

Dieser Schlauchanschluss von Riegler (MPN: 656.13.36, GTIN: 4047322056083) ist ein aufschraubbarer Schlauchadapter mit Innengewinde G1/4, konzipiert zum Verbinden flexibler LW-Schlaucharten mit einem Innendurchmesser von 6 mm. Er wird dort eingesetzt, wo eine zuverlässige mechanische und dichte Verbindung zwischen Schlaucheinheit und Gewinde-Komponente erforderlich ist, beispielsweise in pneumatischen Anlagen, Kühlsystemen oder Schlauchverbindungen für Kraftstoff und Öl, je nach Verträglichkeit des Mediums mit Messing.

• Funktion: Wird in eine Komponente mit Innengewinde G1/4 geschraubt und hält den LW 6-Schlauch durch die konische/rechte Druckpassung fest, um eine dichte Verbindung sicherzustellen.
• Gewinde und Anschluss: G 1/4 (Innengewinde), standardisiertes Gewinde für eine einfache Montage in entsprechenden G1/4-Muffen oder Komponenten.
• Schlauchkompatibilität: Ausgelegt für LW-Schlauch mit 6 mm Innenmaß.

Material und Eigenschaften

Der Anschluss ist aus Messing gefertigt. Messing ist ein korrosionsbeständiges Metall, das gute mechanische Festigkeit mit erschwinglicher Formbarkeit und Dichtheit kombiniert. Die Materialwahl macht die Komponente geeignet für allgemeine technische Anwendungen, bei denen nicht-aggressive Medien verwendet werden. Messing hat gutes Dichtverhalten gegenüber Gummischlauchenden und Dichtungen, bei aggressiven Chemikalien oder sehr hohen Temperaturen sollte die Materialverträglichkeit jedoch spezifisch geprüft werden.

Maße und Abmessungen

• Schlüsselweite: 15 mm — standard für Montage mit Schraubenschlüssel oder Ringschlüssel.
• Länge 1: 36,0 mm — Gesamtlänge vom Anfang des Gewindes bis zum Schlauchende.
• Länge 2: 11,0 mm — Länge des Schlaucheindußteils (Hilfe bei Beurteilung der Einstecklänge und Schlauchführung).

Montage- und Anwendungshinweise

• Für eine korrekte Einsteckung des LW 6-Schlauchs in die angegebene Schlauchlänge sorgen, um Leckagen oder Verrutschen zu vermeiden.
• Geeignete Dichtung am Gewinde verwenden (z. B. Gewindetape oder Dichtungen), falls das System dies erfordert; je nach Medium den Typ auswählen.
• Material-/Medienverträglichkeit in Bezug auf Temperatur, Druck und chemische Einflüsse prüfen — Messing eignet sich allgemein für Luft, Wasser und Mineralölprodukte, kann aber in aggressiven Chemikalien- oder Ammoniakumgebungen ungeeignet sein.
• Mit einer Schlüsselweite von 15 mm auf das empfohlene Drehmoment für G1/4-Verbindungen anziehen, um Beschädigungen am Gewinde oder Deformationen der Verbindung zu vermeiden.

Kompatibilität und Anwendungsgebiete

Das Produkt ist kompatibel mit standardisierten G1/4-Gewindesystemen und LW 6-Schläuchen (Innen Ø 6 mm). Typische Anwendungen umfassen pneumatische Leitungsführung, Niederdrucktransport von Flüssigkeiten und Luft sowie allgemeine Werkstatt- und Maschineninstallationen, bei denen eine kompakte Messingverbindung praktisch ist.

Identifikation: Hersteller: Riegler; MPN: 656.13.36; GTIN: 4047322056083.
