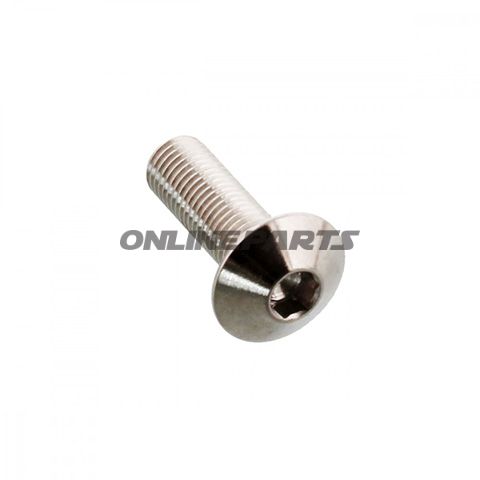

Linsenschraube JMP Bolt M4 x 0,5 – 12 mm, Edelstahl (V4A/316)
Produktübersicht: Diese Linsenschraube von JMP (MPN: 775.31.15, GTIN: 4043981372366) ist eine kurze M4 x 0,5 mm Maschinenbauschraube mit 12 mm Gewindelänge und einem linsenförmigen Kopf der Schraube. Sie ist aus V4A/316 Edelstahl gefertigt und hochglanzpoliert. Der Antrieb ist Innensechskant (Inbus) und der kleinste Durchmesser des Schraubenkopfes beträgt ca. 8 mm.
Funktion und Anwendung: Die Linsenkopfform sorgt für einen flachen, abgerundeten Kopf, der besser auf Oberflächen anliegt als zylindrische Flachköpfe, während er gleichzeitig Druck über eine relativ größere Fläche verteilt. Das Design eignet sich für sichtbare Montagepunkte an Karosserie, Befestigungen und kleine Bauteilmontagen an Motorrädern, bei denen ein unauffälliger, aber flacher Kopf gewünscht wird. Die kurze Länge (12 mm) macht die Schraube geeignet für Verbindungen mit begrenzter Eindringtiefe, z. B. Befestigungen in dünnen Blechen, Befestigungen oder Gewindeeinsätze.
Material und Eigenschaften:
- Material: V4A / 316 Edelstahl — eine austenitische Edelstahllegierung mit höherem Molybdän-Gehalt als A2/304.
- Korrosionsbeständigkeit: Verbesserter Schutz gegen Chloride und Salzwasser im Vergleich zu Standard-A2-Stahl, erhöht die Haltbarkeit in Außen- und Küstenumgebungen.
- Mechanische Eigenschaften: Gute Festigkeit und Zähigkeit für übliche Montagen; nicht spezifiziert mit einer besonderen Qualitätsspezifikation im Lieferantendatenblatt.
- Oberfläche: Hochglanzpoliert, reduziert Rauheiten und mindert das Risiko von Korrosionsvorgängen an sichtbaren Flächen.
Technische Details:
- Gewinde: M4 x 0,5 mm
- Durchmesser: 4 mm
- Länge: 12 mm (Gewindelänge)
- Kopfform: Linsenkopf/hoher abgerundeter Kopf (pan/dome head)
- Antrieb: Innen-Sechskant (Inbus)
- Dichtungen: Wird ohne Unterlegscheibe oder Mutter geliefert
- Hersteller: JMP Bolt
- Besondere Anmerkung: Kleiner Kopf-Durchmesser (~8 mm) für flache Montagen
Kompatibilität und Montagehinweise: Schraube und Gewinde sind Standard M4, daher passend zu üblichen M4-Vorbohrungen und M4-Gewindeeinsätzen in Materialien wie Aluminium, Stahl oder Messing. Beim Montieren in weichen Materialien wird empfohlen, eine passende Mutter, Gewindeeinsatz oder Scheibe zu verwenden, um den Druck zu verteilen und Durchdringen zu vermeiden. Für korrosive Umgebungen ist V4A/316 eine robustere Wahl als herkömmlicher A2/304, aber Kontaktflächen mit anderen Metallen (z. B. Aluminium) sollten auf galvanische Korrosion geprüft werden; bei Bedarf geeignete Isolierung verwenden.
Hinweise fürs Werkstattpersonal:
- Verwenden Sie den korrekt passenden Inbusschlüssel, um ein Ausreißen des Innengewindes oder Beschädigungen am Kopf zu vermeiden.
- Da die Schraube ohne Scheibe geliefert wird, sollte bei weichen oder lackierten Oberflächen eine Scheibe hinzugefügt werden, um die Oberflächenqualität zu schützen.
- V4A/316 ist an sich nicht magnetisch; die Kontrolle der Magnetisierung kann als schnelle Qualitäts- oder Materialindikator in der Werkstatt genutzt werden.
Weitere Informationen: Produktdaten von JMP geben Materialart und Oberflächenfinish an, aber keine spezifische Festigkeitsklasse. MPN 775.31.15 und GTIN 4043981372366 dienen zur eindeutigen Identifikation bei Bestellung oder Ersatzteilrecherche. JMP weist außerdem darauf hin, dass die gelieferten Schrauben hochglanzpoliert sind, was bei sichtbaren Montagen an Motorrädern und Zubehör relevant ist.
Wenn Sie Informationen zu korrekten Drehmomentwerten für M4 in bestimmten Materialien benötigen oder Empfehlungen für passende Scheiben oder Muttern für Ihre Anwendung wünschen, kann ich Berechnungen und Empfehlungen basierend auf Material und Belastung liefern.
