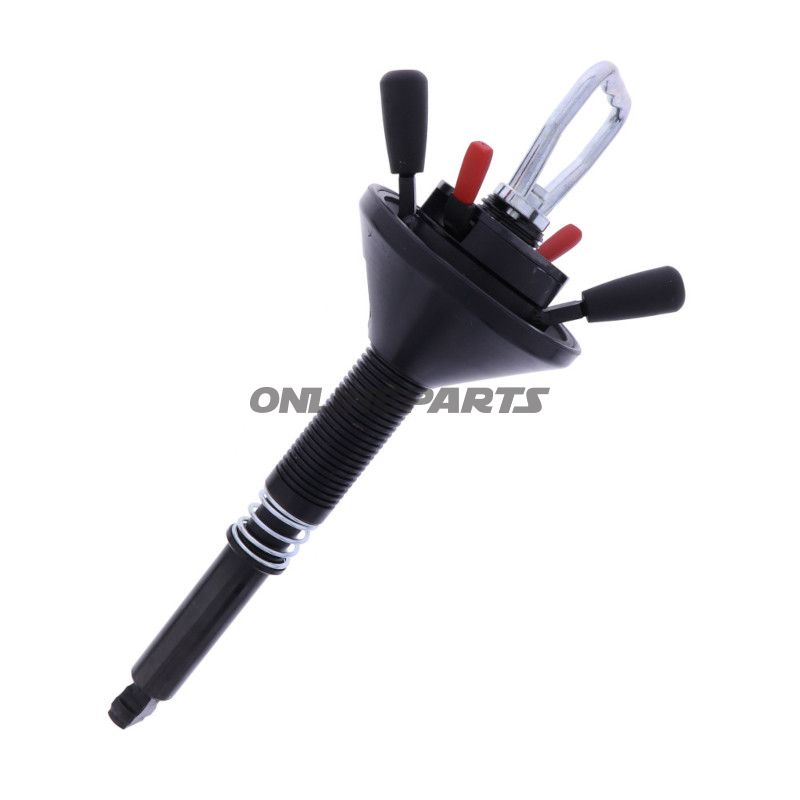

Hochspannvorrichtung für Butler Montagevorrichtungen (bis 11/2016)
Produkt: Hochspannvorrichtung zur Festspannung von Rädern durch das zentrale Loch. Dies ist ein originales Teil aus Butler-Ausrüstung, vermarktet unter der Marke Blitz Rotary. GTIN: 4057612839876. Herstellerartikelnummer (MPN): 677.05.73.
Die nachfolgende Beschreibung erläutert Funktion, Materialien, Abmessungen und Einsatzbereich für Mechaniker und erfahrene Motorradfahrer.
- Funktion: Eine mechanische Schnellspannvorrichtung, ausgelegt zum Zentrieren und Festhalten von Felgen an Butler-Montagevorrichtungen mit Montage durch das Felgenzentrum. Die Einheit ermöglicht es, die Felge beim Aus- und Aufbau sowie bei Richt- und Auswuchtarbeiten durch Anspannen der Welle und des zugehörigen Kegels gegen die Nabe festzuhalten.
- Kompatibilität: Passt zu Butler-Montagevorrichtungen bis Baujahr 11/2016. Dies ist ein Butler-Originalteil (G1000A80), was bedeutet, dass Abmessungen und Schnittstellen darauf ausgelegt sind, ältere Butler-Systeme ohne Modifikation zu bedienen.
- Abmessungen: Außen-Durchmesser der Welle: Ø 40 mm. Gesamtlänge der Welle inklusive Griff: 458 mm. Diese Maße sind relevant zur Beurteilung des Freiraums in Ihrer Werkstatt und zur Anpassung an verschiedene Felgengrößen und -breiten.
- Im Lieferumfang: Spannenmutter und Kegel zur Zentrierung und Festspannung der Felge.
Materialien und Eigenschaften
Die Einheit ist aus Materialien gefertigt, die für wiederholte mechanische Belastung im Werkstatteinsatz ausgelegt sind. Die Welle besteht aus Stahl, um notwendige Steifigkeit und Verschleißfestigkeit zu gewährleisten, während Spannenmutter und Kegel für eine präzise Passung und wiederholte Positionierung bearbeitet sind. Der Griff ist für manuelle Bedienung mit ausreichendem Drehmomentübertragungsvermögen ausgelegt, ohne übermäßige Verformung zu verursachen. Die Oberflächenbehandlung (Galvanisierung oder gleichwertig) wird typischerweise eingesetzt, um Korrosion im Werkstatteinsatz zu reduzieren; prüfen Sie beim Empfang sichtbare Hinweise auf Oberflächenbehandlung, falls Korrosionsbeständigkeit kritisch für Ihre Anwendung ist.
Technische Vorteile der Konstruktion
- Robuste Wellenprofil (Ø 40 mm) bietet gute Steifigkeit bei Zentrierung und Spinrad-Belastung.
- Kegel- und Mutternsystem sorgt für sichere axiale Befestigung und wiederholbare Zentrierung ohne zusätzliche Adapter, wenn es mit kompatiblen Butler-Fixierern verwendet wird.
- Standardlänge (458 mm inkl. Griff) bietet Reichweite für verschiedene Felgenbreiten und ermöglicht Arbeiten an sowohl schmalen als auch breiten Felgen ohne zusätzliche Verlängerungen.
Anwendungs- und Wartungshinweise
- Stellen Sie sicher, dass Ihre Butler-Montage bis Baujahr 11/2016 reicht, bevor Sie montieren; Passform basiert auf dem Butler-Originalstandard (G1000A80).
- Schmieren Sie Gewinde und Kontaktflächen gemäß Herstellerempfehlungen, um einen störungsfreien Betrieb zu gewährleisten und Verschleiß an Mutter und Kegel zu begrenzen.
- Untersuchen Sie visuell Welle und Kegel auf Anzeichen von Verschleiß oder Verformung vor dem Einsatz, insbesondere wenn die Komponente gebraucht erworben wurde oder längere Zeit gelagert wurde.
Wird primär in Werkstätten bei Demontage, Montage, Zentrier- und Auswuchtarbeiten an Rädern verwendet, wo eine präzise Zentrierungs- und Festhaltefunktion erforderlich ist. Das Produkt wird unter der Marke Blitz Rotary angeboten und wird mit GTIN 4057612839876 und MPN 677.05.73 zur einfachen Identifikation im Ersatzteilkatalog geliefert.
