SCHNELLSPANNVORRICHTUNG Butler ab 12/2016

Schnellspannvorrichtung für Butler-Befestigungssysteme (ab 12/2016)

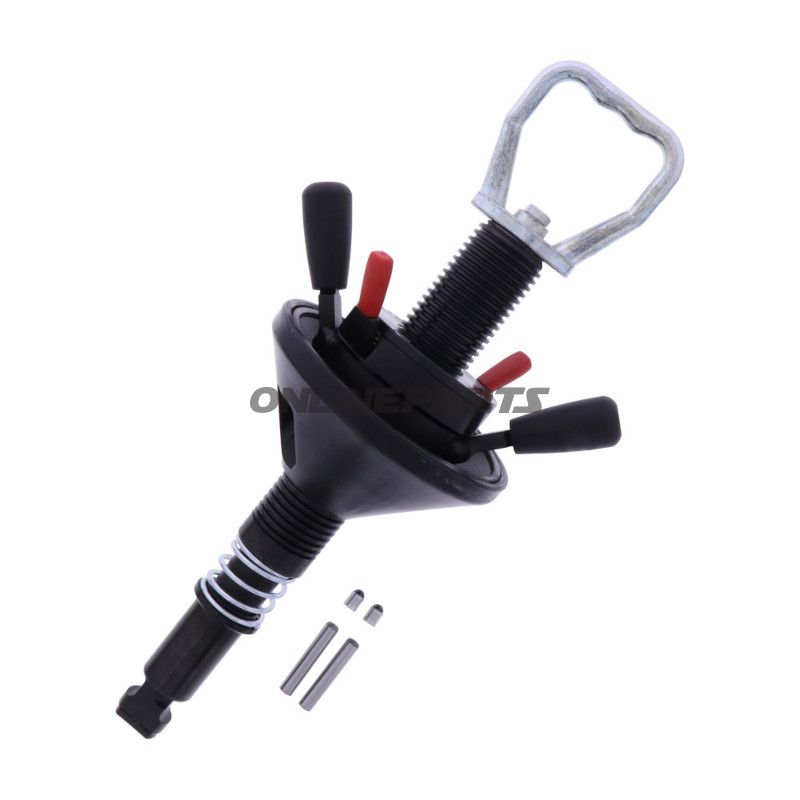

Produkt: Schnellspannvorrichtung Butler, vorgesehen zur festen Befestigung von Felgen über das Zentrierloch. Dies ist ein originales Teil für Butler-Systeme ab Baudatum 12/2016, geliefert vom Hersteller Blitz Rotary. Identifikationsnummern: GTIN 4057612806373, MPN 677.05.74.

Funktion und Anwendung

• Die Einheit ist eine mechanische Schnellklemme, die verwendet wird, um Rad/Felge auf Butler-Befestigungssystemen zu zentrieren und zu halten, während gearbeitet oder gelagert wird.
• Spannung erfolgt durch das Zentrierloch der Felge mittels Achse, Spannmutter und Kegel, was eine Zentrierung und festen Halt ohne zusätzliche Adapter in vielen Standardanwendungen sicherstellt.
• Für Butler-Einheiten konzipiert, geliefert ab Dezember 2016 und später; passt speziell zu diesen Montagesätzen und wird Werkstätten und mobilen Servicetechnikern empfohlen, die Reifen- und Felgenarbeiten durchführen.

Materialien und Bauweise

• Achseldurchmesser: 40 mm. Die Abmessung gibt Tragfähigkeit und Steifigkeit bei Rotationsbelastung und Handhabung an.
• Gesamte Achslänge inkl. Griff: 405 mm. Die Länge ermöglicht Reichweite, um durch Felgen mit variierenden Nabennähten und Offsets zu gelangen.
• Wird komplett geliefert mit Spannmutter und konischem Kegel für korrekte Zentrierung und gleichmäßige Druckverteilung gegen die innere Felgenfläche.
• Materialauswahl und Oberflächenbehandlung sind auf mechanische Haltbarkeit und Präzision ausgelegt; die Bauteile sind für wiederholten Einsatz in Werkstätten ausgelegt und kompatibel mit gängigen Reinigungs- und Wartungsverfahren.

Kompatibilität und Montagehinweise

• Passt zu Butler-Befestigungssystemen aus der Bauperiode 12/2016 und späteren Versionen mit entsprechendem Interface. Im Zweifelsfall prüfen Sie die Montagflange oder kontaktieren Sie den Lieferanten mit MPN 677.05.74 und GTIN 4057612806373.
• Für korrekte Funktion muss das Zentrierloch der Felge intakt und frei von Verformungen sein; verwenden Sie den beiliegenden Kegel, um Punktbelastung zu vermeiden und eine zentrierte Belastung sicherzustellen.
• Montiert und gespannt mit dem Griff; beachten Sie die Drehmomentgrenzen in Bezug auf Felgenmaterial (Aluminium vs. Stahl), um ein Überdrucken oder Beschädigen der Nabelfläche der Felge zu vermeiden.

Technische Vorteile

• Robuste Achsendimension (Ø 40 mm) sorgt für gute Versteifung beim Spannen und reduziert das Biegevermögen während der Arbeit.
• Kegel- und Muttersystem sorgt für gleichmäßige Zentrierung und einfaches Auf- und Abspannen ohne zusätzliches Spezialwerkzeug.
• Lange Achse (405 mm inkl. Griff) bietet Flexibilität bei verschiedenen Felgendurchmessern und Montageverhältnissen.

Herkunft und Identifikation

• Produkt vom Hersteller Blitz Rotary gekennzeichnet und unter MPN 677.05.74 geführt. GTIN 4057612806373 kann für Lagerbestandsrecherche und Dokumentation bei Ersatzteilbestellungen verwendet werden.
• Ursprüngliche Butler-Teilebezeichnung: G1000A138 — dient zum Quervergleich der richtigen Ersatzteilbezeichnung bei Service.

Wartung und Sicherheit

• Vor dem Gebrauch Prüfung: Prüfen der Geradheit der Achse, Gewinde an der Spannmutter und Integrität des Kehls.
• Halten Sie Teile frei von überschüssigem Schmutz und Korrosion; bei Bedarf das Gewinde mit geeignetem Schmiermittel schmieren, um Einsenken zu verhindern und die Demontage zu erleichtern.
• Schutzausrüstung bei dem Umgang mit schweren Rädern und bei der Montage verwenden, um Quetschverletzungen zu vermeiden.

Bei Bestellung oder Anfrage von Ersatzteilen geben Sie bitte den Hersteller Blitz Rotary, MPN 677.05.74 und GTIN 4057612806373 zur eindeutigen Identifikation an.
