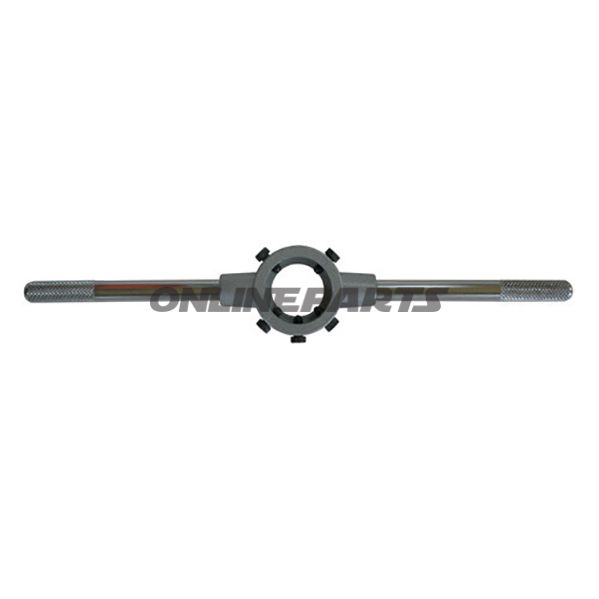

Schneideisenhalter Größe 7 – 55 x 22 mm – für M22 und M24 Schneideisen

Gewindebackenhalter Größe 7 (55 x 22 mm) für Gewindebacken nach M22 und M24

Dieser Gewindebackenhalter der Größe 7 ist nach DIN 225 gefertigt und für runde Gewindebacken mit den Abmessungen 55 x 22 mm vorgesehen. Er ist konstruiert, um sowohl geschlossene als auch geschliffene/gezahnte Gewindebacken zu halten und wird beim Drehen metrischer Gewinde in den Größen M22 und M24 verwendet. Das Produkt wird unter der MPN 637.29.65 verkauft und kann über GTIN 4250059513068 identifiziert werden.

Funktion und Anwendung

• Der Halter sorgt für eine stabile und präzise Spanne der Gewindebacken während Dreh- oder Handbearbeitung.
• Geeignet sowohl für manuelles Drehen als auch für maschinell betreute Gewindeschneiden, bei dem wiederholte Positionierung und Führung erforderlich sind.
• Kann für sowohl geschlossene als auch geschliffene/splitte Gewindebacken in den angegebenen Abmessungen verwendet werden.

Material und Fertigungseigenschaften

• Hergestellt gemäß DIN 225, was Geometrie und Ausführung dieses Halters festlegt. Die Standardanforderung gewährleistet Kompatibilität mit werkseitig gefertigten Gewindebacken nach derselben Norm.
• Die Materialauswahl (typischerweise Werkzeugstahl oder legierter Stahl in dieser Produktgruppe) sorgt für nötige Dämpfung und Verschleißfestigkeit bei wiederholtem Gebrauch. Oberflächenbehandlungen können je nach Hersteller auftreten, um Korrosionsbeständigkeit und Verschleißfestigkeit zu verbessern.
• Die Konstruktion ist dimensioniert, um den axialen und radialen Kräften zu widerstehen, die beim Schneiden metrischer Gewinde in den angegebenen Größen auftreten.

Technische Daten

• Standard: DIN 225
• Gewindebacken (äußerer Durchmesser x Dicke): 55 x 22 mm
• Kompatible Gewindegrößen: M22 und M24
• MPN: 637.29.65
• GTIN: 4250059513068

Praktische Hinweise für den Mechaniker

• Prüfen Sie stets, dass der Gewindebacken zentriert und korrekt in dem Halter eingespannt ist, bevor mit dem Schneiden begonnen wird, um Lauf- und Ungenauigkeiten im Gewindeprofil zu vermeiden.
• Für manuelle Nutzung wird eine geeignete Momentkontrolle und gleichmäßiges Vorschub empfohlen, um Halter und Gewindebacken vor Überlastung zu schützen.
• Bei maschineller Bearbeitung muss die Führung des Halters und die Spannebene mit der Maschine Spindel und eventuellen Adaptern kompatibel sein.

Kompatibilität

• Passt zu runden Gewindebacken in der Größe 55 x 22 mm gemäß DIN EN/DIN 225.
• Speziell auf metrische Gewinde M22 und M24 ausgerichtet; eine Prüfmaßnahme wird bei der Verwendung älterer oder speziell gefertigter Gewindebacken empfohlen.

Die Beschreibung verweist auf die MPN 637.29.65 und GTIN 4250059513068 zur eindeutigen Identifikation. Falls Herstellerangaben gewünscht sind (Marke ist hier nicht angegeben), sollten Sie das technische Datenblatt des Lieferanten zu Materialzusammensetzung und eventuellen Oberflächenbehandlungen prüfen.
