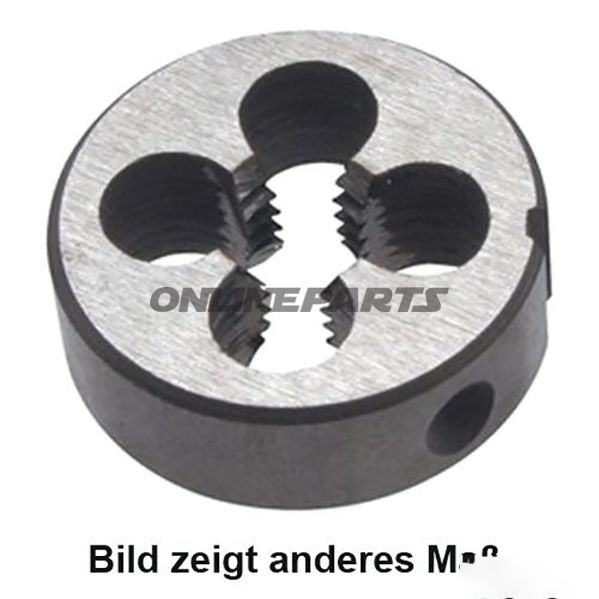

Schneideisen M5 x 0,80 mm – 20 x 7 mm – metrisches Gewinde

Gewindeschraube M5 x 0,80 mm – metrisches Gewinde für Stahl bis zu 750 N/mm²

Diese Gewindebacke (MPN: 637.25.44, GTIN: 4250059512801) ist eine Präzisionswerkzeugkomponente zum Schneiden metrischer ISO-Gewinde nach DIN 13, ausgeführt in Toleranzklasse 6g und hergestellt nach DIN 22568 (früher DIN 223). Sie ist vorgesehen für die Handhabung und Reparatur von Außengewinden in leichtbearbeitbaren Stahlmaterialien.

Funktion und Anwendung

• Schneidet oder richtet äußere metrische Gewinde M5 x 0,80 mm.
• Geeignet für Reparatur und Neukern von Gewinden an Achsen, Stangen und ähnlichen Bauteilen aus Stahl bis ca. 750 N/mm².
• Wird sowohl in Werkstattumgebungen als auch bei Feldreparaturen verwendet, bei denen Präzision und Wiederholbarkeit erforderlich sind.

Material und Ausführung

• Hergestellt aus HSS (Hochleistungsschnellstahl). HSS bietet hohe Verschleißfestigkeit und erhält die Schneidgeometrie bei Belastung und Temperaturen, die normales Werkzeugstahl nicht erreichen kann.
• Härte- und Standfestigkeit von HSS macht das Werkzeug geeignet für wiederholte Nutzung beim Schneiden in leichtbearbeitbare Stahlsorten, ohne zu schnell Schärfe zu verlieren.
• Produktionsmaße werden nach DIN 22568 gesteuert, was konsistente Abmessungen und Kompatibilität mit standardisierten Gewindemaßen sicherstellt.

Technische Daten

• Gewindetype: M5 x 0,80 mm (metrisches ISO-Gewinde)
• Außendurchmesser: 20 mm
• Höhe: 7 mm
• Standard: DIN 22568 (früher DIN 223)
• Toleranzklasse: 6g
• Material: HSS (Hochleistungsschnellstahl)
• Anwendung: Für Stahl bis ca. 750 N/mm²
• MPN: 637.25.44 — GTIN: 4250059512801

Praktische Überlegungen

• Beim Gewindeschneiden wird eine korrekte Zentrierung und geeignetes Schmiermittel empfohlen, um Verschleiß zu reduzieren und saubere Gewindeflanken zu gewährleisten.
• Da dies eine einheitliche Standard-Gewindebacke ist, passt sie direkt zu Komponenten, die M5 x 0,80 mm in 6g-Toleranz ohne zusätzliche Anpassung erfordern.
• Bei Aufgaben mit härteren Materialien oder höheren Produktionsgeschwindigkeiten sollte die Werkzeugauswahl anhand der gewünschten Lebensdauer und Prozessanforderungen überlegt werden.

Die angegebene MPN (637.25.44) und GTIN (4250059512801) sind in der Produktbeschreibung integriert, um eine eindeutige Identifikation bei Bestellung und Ersatzteilverwaltung zu ermöglichen.
