Schneideisen M4 x 0,70 mm – 20 x 5 mm – metrisches Gewinde

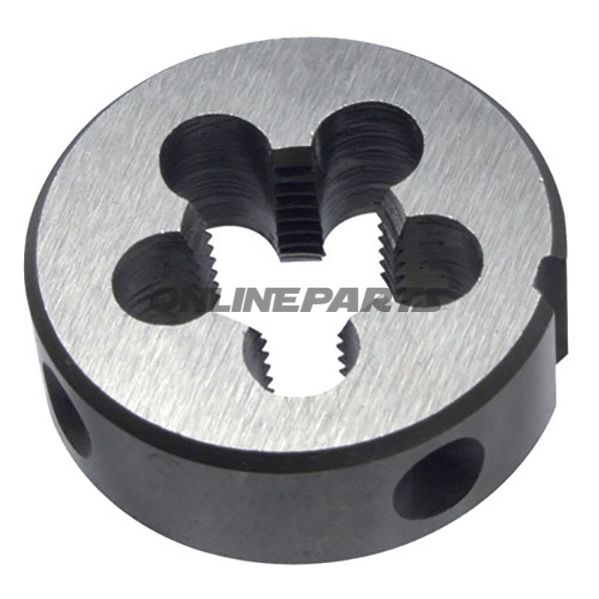

Gewindeschneideinlage M4 x 0,70 mm — metrische Gewindeschneidung in HSS (20 x 5 mm)

Diese Gewindeschneideinlage ist für das Schneiden metrischer ISO-Gewinde M4 x 0,70 mm vorgesehen und aus Hochleistungsschnellstahl (HSS) gemäß EN 22568 (früher DIN 223) gefertigt. Sie ist darauf ausgelegt, präzise, saubere Gewinde in gut bearbeitbaren Stählen mit einer Zugfestigkeit bis ca. 750 N/mm² zu liefern und bei korrekter Verwendung wiederholbare Ergebnisse zu liefern.

Funktion und Anwendung

• Schneidung von Innengewinden der metrischen ISO-Norm M4 x 0,70 mm (DIN 13, Toleranzklasse 6g).
• Geeignet für Handwerkzeug wie Schraubenschlüssel/Rund-Gewindetange oder für Gewindesatz-Halter bei maschineller Nutzung, je nach Aufbau.
• Typischer Einsatz durch Monteure und Motorradbesitzer zur Reparatur oder Herstellung von Gewinden in Stahlkomponenten und ähnlichen Materialien.

Material und Bauweise

• Werkzeugmaterial: HSS (Hochleistungsschnellstahl). HSS vereint Verschleißfestigkeit und Zähigkeit, was eine vernünftige Haltbarkeit beim Schneiden von Stahl bei moderaten Schnittgeschwindigkeiten ermöglicht.
• Herstellung nach Standard: EN 22568 (früher DIN 223), was Übereinstimmung mit gängigen Abmessungen und Toleranzen für Gewindeschneideinlagen sicherstellt.
• Toleranzklasse: 6g, üblich für allgemeine Innengewinde, bei denen Passung und Funktion wichtig sind.

Technische Daten

• Gewinde: M4 x 0,70 mm (metrisch ISO, DIN 13)
• Außendurchmesser: 20 mm
• Höhe (Dicke): 5 mm
• Standard: EN 22568 (früher DIN 223)
• Material: HSS (Hochleistungsschnellstahl)
• Anwendungsbereich: Leicht bearbeitbare Stahlsorten bis ca. 750 N/mm²

Praktische Hinweise für den Gebrauch

• Sorgen Sie für korrekte Zentrierung und Winkel beim Anlaufen, um einen falschen Gewindestart oder Beschädigung der Gewindeschneideinlage zu vermeiden.
• Verwenden Sie geeignetes Schneidöl und Entlastung beim Rücklauf, um die Lebensdauer des Werkzeugs zu verlängern und die Gewindefinish zu verbessern.
• Prüfen Sie die Kompatibilität des Maschinen- oder Handhalters mit dem Außendurchmesser und der Dicke der Gewindeschneideinlage vor dem Einbau.

Identifikation

• MPN: 637.25.28 — diese Artikelbezeichnung kann bei Nachbestellung oder Suche in Ersatzteillisten verwendet werden.
• GTIN: 4250059512795 — globale Strichcode-Identifikation und Logistik.

Das Produkt liefert die erforderlichen technischen Eigenschaften für präzises Gewindeschneiden in den angegebenen Materialien und erfüllt gängige Standardanforderungen. Für Anwendungen außerhalb der Spezifikationen (größere Materialhärte, Sonderlegierungen etc.) sollten Materialwahl und Schneidverfahren gesondert geprüft werden.
