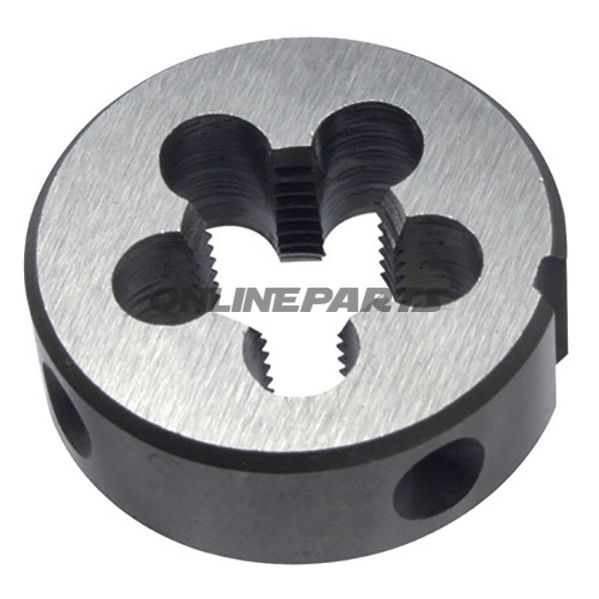

M24 x 3, 55 x 22 mm Schneidwerkzeug (Die) für metrisches Gewinde
Produktübersicht: Dieses Schneidwerkzeug (Die) in der Größe M24 x 3 mit äußeren Abmessungen von 55 x 22 mm wird aus HSS (Hochleistungsschnellstahl) nach EN 22568 (früher DIN 223) hergestellt und ist zum Herstellen von ISO-metrischen Gewinden gemäß DIN 13 mit Toleranzklasse 6g ausgelegt. Die Produkt-MPN ist 637.26.50 und GTIN 4250059512900.
- Funktion: Diese Die schneidet äußeres metrisches Gewinde M24 mit einer Steigung von 3,00 mm. Sie ist für manuelle oder maschinelle Gewindeschneidung an Wellen, Stäben und ähnlichem Rundmaterial vorgesehen, wobei eine präzise Flankenform und die korrekte Toleranz (6g) erforderlich sind.
- Material und Eigenschaften: Gefertigt aus HSS (Hochleistungsschnellstahl) gemäß EN 22568. HSS verbindet Härte und Zähigkeit bei Schnittgeschwindigkeiten und bietet gute Verschleißfestigkeit sowie Wärmebeständigkeit beim Schneiden. Empfohlene Einsatzbereiche sind leicht zu bearbeitende Stahlsorten bis ca. 750 N/mm².
- Maße: Gewindegröße M24, Steigung 3,00 mm. Außendurchmesser (Halter/Reservedel) 55 mm und Höhe 22 mm — Abmessungen, die zu Standard-Die-Einheiten und Werkzeughaltern für diese Art von Die passen.
- Toleranz und Qualität: Gewindeprofile werden nach ISO/DIN 13 mit Toleranzklasse 6g gefertigt, was eine übliche mechanische Passung für metrische Außengewinde und Kompatibilität mit Standardmuttern und Innengewinde in entsprechender Toleranzklasse bedeutet.
Technische Anwendung und Hinweise: Die Die eignet sich für Serien- und Werkstattarbeiten, bei denen Rundmaterial, Achsen oder Stäbe bearbeitet werden. Für das Schneiden ist eine korrekte Zentrierung und ein für Stahl geeignetes Schmiermittel zu empfehlen, um Reibung zu reduzieren und eine bessere Gewindeoberfläche zu erzielen. Bei manueller Anwendung sollten Die-Halter mit angemessener Spannung verwendet werden, umLift oder Schrägstellung des Gewindes zu vermeiden.
Kompatibilität: Die Abmessungen und die Toleranzklasse machen das Die kompatibel mit Standard-Die-Haltern und Gewindewerkzeugen, die eine äußere Durchmesser von ca. 55 mm und eine Höhe von 22 mm akzeptieren. Die Materialwahl eignet sich für gängige Stahlsorten unter 750 N/mm²; härtere Materialien können spezielles Werkzeug oder Oberflächenbehandlung erfordern.
Identifikation: Die MPN 637.26.50 ist die Artikelnummer des Herstellers für diese Die-Ausführung, und GTIN 4250059512900 kann bei Vergleich oder Einkauf verwendet werden. Das Markenfeld ist in den verfügbaren Daten nicht angegeben.
Hinweise: Informationen zur Stückzahl in der Verpackung sind hier nicht enthalten, um Missverständnisse bei Einzelkauf zu vermeiden. Bei Zweifeln an der Anwendung für konkrete Materialien oder Maschineneinstellungen sollten die Werkstattsspezifikationen und die Empfehlungen der Schneidflüssigkeiten befolgt werden.
