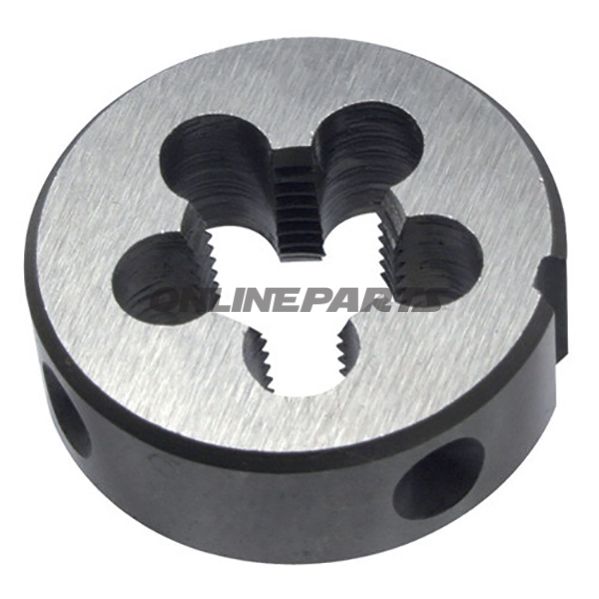

Schneideisen M22X2.5 55X22MM

Gewindebehälter M22 x 2,5 — Handwerkzeug für metrische ISO-Gewinde

Produkt: Gewindebehälter M22 x 2,5, äußere Durchmesser 55 mm, Höhe 22 mm. GTIN: 4250059512894. MPN: 637.26.43.

Funktion und Verwendung

Der Gewindebehälter ist für das Schneiden metrischer ISO-Durchgangs- und Schraubengewinde nach DIN 13 mit Toleranzklasse 6g vorgesehen. Er wird für manuelles oder maschinelles Gewindeschneiden an Bauteilen aus leicht bearbeitbarem Stahl und ähnlichen Materialien verwendet, bei denen eine präzise, wiederholbare Gewindeprofil erforderlich ist. Typische Anwendungen finden sich bei Wartung, Reparatur und Herstellung von Komponenten für Motorräder und Maschinen.

Material und Herstellungsverfahren

• Schneidelemente hergestellt aus HSS EN 22568 (ehemals DIN 223) – hochleistungsfähiger Schnellarbeitsstahl.
• HSS sorgt für gute Schnitteigenschaften und thermische Beständigkeit unter normalen manuellen und maschinellen Schneidbedingungen.
• Geeignet für Stahl mitFestigkeit bis ca. 750 N/mm²; für härtere Materialien werden spezielle Hartmetall- oder beschichtete Werkzeuge empfohlen.

Technische Details

• Gewindegröße: M22 x 2,5 (symmetrisches Schrittmaß 2,5 mm)
• Toleranz: ISO/DIN 13, Toleranzklasse 6g
• Außendurchmesser x Höhe: 55 x 22 mm
• Leitlänge (Getriebe/Längenparameter): 2,50 mm

Praktische Eigenschaften und Handhabung

• Entwickelt, um scharfe, präzise Gewinde mit minimaler Nachbearbeitung bei korrekten Schneidbedingungen zu liefern.
• Verwenden Sie geeignetes Schneidöl und korrekte U/min, um Verschleiß zu minimieren und die Lebensdauer des Werkzeugs zu verlängern.
• Überprüfen Sie die Gewinderauigkeiten nach dem Schneiden mit geeignetem Messwerkzeug (Gewindelehre, Mikrometer, Gewindemessschieber), um eine 6g-Passung sicherzustellen.

Kompatibilität und Einschränkungen

Der Gewindebehälter ist für herkömmliche metrische Gewinde in Stahl und ähnlichen Materialien ausgelegt. Er ist nicht speziell für sehr harte Legierungen oder rostfreien Stahl ohne besondere Beschichtung oder Anpassung der Schneidbedingungen optimiert. Für die Bearbeitung von nicht eisenhaltigen Metallen können Schnittgeschwindigkeit und Schmiermittel angepasst werden.

Marke und Identifikation

Die MPN 637.26.43 und der GTIN 4250059512894 können bei Bestellung und der Wartung der Teileverwaltung verwendet werden, um die richtige Variante sicherzustellen. Eventuell angegebene Markenbezeichnungen werden in den Lieferscheindaten nicht angegeben; identifizieren Sie das Produkt primär über MPN und GTIN bei Kommunikation mit dem Lieferanten oder der Teiledatenbank.

Hinweise für Anwender

• Beachten Sie sichere Werkzeughandhabung: Schutzausrüstung, korrekte Montage im Werkzeughalter und geeignetes Unterlage.
• Überprüfen Sie vor dem Einsatz auf beschädigte oder abgenutzte Zähne; bei sichtbarem Verschleiß austauschen, um schlechte Gewinde zu vermeiden.
• Geben Sie MPN/GTIN bei Anfragen an, um Verwechslungen mit anderen Gewindegrößen oder Toleranzen zu vermeiden.
