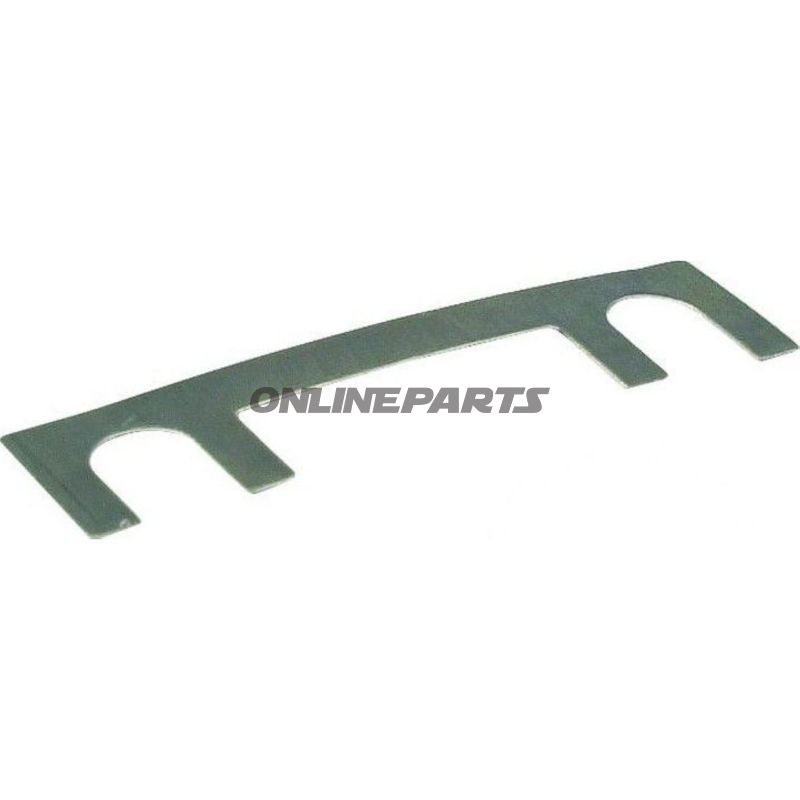

Schmelzstreifen 60Ainhalt 50 Stück

Schmelzsicherung 60 A für Regler- und Anlasserunterbrecher (41 x 11 mm)

Diese Schmelzsicherung mit MPN 149.17.11 und GTIN 4026736029029 ist ein Strip-/Bolt-Down-Typ, der für den Einsatz in Reglern und Anlasserunterbrechern gemäß DIN 72 581 vorgesehen ist. Sie ist auf 60 Ampere und eine Nennspannung bis 36 V ausgelegt und eignet sich für Anwendungen, bei denen Platz, einfache Montage und ein klares Schmelzverhalten erforderlich sind.

Funktion

• Die Hauptfunktion der Schmelzsicherung ist Überstromschutz: Bei anhaltenden oder hohen Kurzschlussströmen schmilzt der Streifen und unterbricht den Strom, um Leitungen, Regler und Anlasser zu schützen.
• Das als Strip-/Bolt-Down-Sicherung ausgelegte Design bedeutet, dass sie zwischen zwei Schrauben oder in Anschlussklemmen montiert wird, was einen mechanisch robusten und niederohmigen Kontaktpunkt bietet.
• Nicht selbstzurücksetzend: Sobald das Schmelzelement durchgeschmolzen ist, muss die Komponente zum Wiederherstellen der Funktion ersetzt werden.

Material und Aufbau

• Das Schmelzelement besteht aus einer Legierung mit definiertem Schmelzpunkt für eine konsistente und vorhersehbare Auslösung bei Überstrom.
• Die Anschlüsse sind aus Metall mit guter elektrischer Leitfähigkeit ausgeführt und für Schraubmontage geeignet; Bohrungsdurchmesser 5,5 mm und Bohrungsabstand 30 mm entsprechen üblichen Montagemaßen für Strip-Sicherungen.
• Gehäuse/Haltermaterial (falls verwendet) ist typischerweise isolierend, um das Risiko unbeabsichtigter Kurzschlüsse zu verringern und Polarität sowie feste Position zu sichern, ohne das Schmelzverhalten zu beeinflussen.

Technische Daten

• Typ: Strip/Bolt-Down Schmelzsicherung
• Abmessungen: 41 x 11 mm
• Nennstrom: 60 A
• Nennspannung: bis 36 V
• Bohrungsabstand: 30 mm
• Bohrungsdurchmesser: 5,5 mm
• Automatisches Wiedereinschalten: Nein (Einweg-Schmelzelement)

Kompatibilität und Verwendung

• Geeignet für den Einsatz in Reglern und Anlasserunterbrechern, einschließlich Komponenten, die sich auf die DIN 72 581-Abmessungen beziehen.
• Typischer Einsatz in Motorrädern, kleineren Fahrzeugen und elektrischen Systemen mit 12–36 V Netzen, bei denen ein Schutz von 60 A relevant ist.
• Kontrollieren Sie stets die physischen Maße (41 x 11 mm, Bohrungsabstand 30 mm, Bohrungsdurchmesser 5,5 mm) und die elektrischen Anforderungen Ihres Systems vor der Montage.

Anweisungen und praktische Hinweise

• Mit geeignetem Drehmoment an Schrauben/Anschlüssen montieren, um geringen Übergangswiderstand und eine stabile mechanische Verbindung sicherzustellen.
• Das geschmolzene Element durch denselben Typ (gleiche Abmessungen und Nennstrom) ersetzen, um den richtigen Schutzpegel beizubehalten.
• Da es sich um eine Schmelzsicherung ohne automatisches Wiedereinschalten handelt, muss die Ursache des Überstroms vor dem Wiedereinsetzen ermittelt werden.

Identifikation

Das Produkt ist elektronisch als MPN 149.17.11 gekennzeichnet und kann über GTIN 4026736029029 recherchiert werden. In den Produktdaten ist keine Marke angegeben; beim Einkauf oder bei Wartung können diese Nummern zur eindeutigen Identifikation und Kompatibilitätsprüfung verwendet werden.

Wenn Sie technische Zeichnungen oder Dokumentation (z. B. Schmelzkennlinie, Testdaten oder Maßskizze) benötigen, wird empfohlen, den Lieferanten mit MPN 149.17.11 und GTIN 4026736029029 zu kontaktieren, um die genauen Daten für Ihre Anwendung zu erhalten.
