Schließerrelais Diverse

Schließer-Relais 4-polig 24 V für Scheinwerfer, Hupe und Gebläse (Hella)

Produktname: Schließer-Relais verschiedene (Hella)
Marke: Hella
MPN: 108.06.39
GTIN: 4082300078749

Dies ist ein 4-poliges Schließer-Relais (Schließkontakt) ausgelegt für 24‑V‑Systeme. Das Relais ist ein Miniaturleistungsrelais mit beigefügter Halterung und integrierter Parallelwiderstand an der Spule, konstruiert, um den Stromfluss zwischen einer Stromquelle und einem elektrischen Verbraucher zu schließen. Typische Anwendungen umfassen Hauptscheinwerfer, Zusatzscheinwerfer, Hupe, Heizelemente, Lüftermotoren, elektrische Fensterheber sowie Klimaanlagen und zündungsbezogene Schaltkreise.

Funktion

• Das Relais arbeitet als elektrischer Schalter: wenn die Spule angesteuert wird, schließt der interne Kontakt und leitet den Strom zum Verbraucher weiter.
• Der Parallelwiderstand an der Spule reduziert Störungen und hilft, den Spulenstrom beim Abschalten zu steuern, was in bestimmten Installationen die Kontaktlebensdauer verbessern kann.
• Die 4‑polige Ausführung ermöglicht getrennte Strom‑ und Steueranschlüsse mit guter Trennung zwischen Ein‑ und Ausgang.

Materialien und Aufbau

• Miniaturbauform mit Halterung für einfache Montage auf Schiene oder Paneel.
• Kontakte und Gehäuse sind ausgelegt, um die Nennbelastungen im Betrieb bis zu 80 °C Umgebungstemperatur zu tragen.
• Spule mit integriertem Widerstand zur besseren Dämpfung von Transienten und zur Verringerung von Lichtbogenbildung beim Schalten.

Technische Eigenschaften

• Betriebsspannung: 24 V
• Anzahl der Pole: 4
• Funktionstyp: Schließer (NC/NO abhängig vom Schaltbild; hier Schließkontakt bei Ansteuerung)
• Belastbarkeit bei +80 °C: ohmsche Last 20 A, induktive Last 16 A, kapazitive Last 15 A

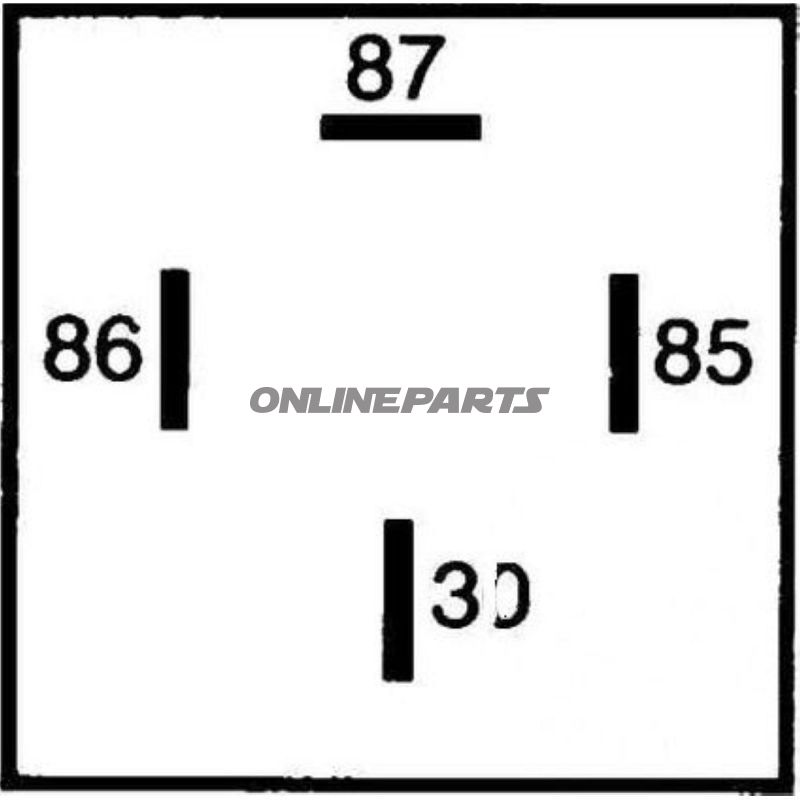

• Steckertyp/Ausführung: ID B
• Schaltbild/elektrisches Schema: S2
• Max. Temperaturbereich: 80 °C

Kompatibilität und Anwendungshinweise

• Geeignet für 24‑V‑Fahrzeuganwendungen — typisch in Nutzfahrzeugen, Landmaschinen und Baumaschinen.
• Abmessungen und Steckkontakt‑Konfiguration sollten beim Austausch gegen vorhandene Halterung/Einbauplatz und das elektrische Schema geprüft werden.
• Beachten Sie die Belastungsgrenzen bei hohen Temperaturen, um eine lange Lebensdauer zu gewährleisten; bei hohen Lasten wird die korrekte Dimensionierung oder der Einsatz externer Absicherung (Sicherungen/Leistungsschalter) empfohlen.

Vorteile für Mechaniker und Techniker

• Einfach zu montieren dank der mitgelieferten Halterung und standardisierter Steckerausführung (ID B).
• Der integrierte Parallelwiderstand an der Spule verringert Schwankungen und kann in einzelnen Systemen Störungen reduzieren.
• Die angegebenen Belastungswerte liefern klare Orientierung für die Auslegung sowohl bei ohmschen als auch bei induktiven Lasten.

Hella 108.06.39 (GTIN 4082300078749) ist ein standardmäßiges 24‑V‑4‑poliges Schließer-Relais, das dokumentierte elektrische Eigenschaften und eine praktische Montagelösung für technische Installationen in Fahrzeugen bietet. Überprüfen Sie stets das elektrische Schema und die physische Steckerverbindung vor der Montage.
