Schließerrelais 70A 12V

Schließer-Relais 70 A, 12 V — 4-poliges Shunt-Relais für Fahrzeugeinbauten

Beschreibung: Dieses 4-polige Schließer-Relais (Shunt-Relais) mit MPN 108.23.87 und GTIN 4026736058524 ist ein standardmäßiges 12 V Relais, das dafür vorgesehen ist, den Stromkreis zwischen Stromquelle und elektrischen Verbrauchern zu schließen. Das Relais wird typischerweise für Scheinwerfer, Zusatzleuchten, Hupe, Heizgeräte, Lüfter, Fensterhebermotoren, Klimaanlagen und zündungsbezogene Schaltungen verwendet.

Funktion und Anwendung:

• Die primäre Funktion des Relais besteht darin, als elektrisches Schaltelement zu fungieren, das den Stromkreis schließt (Schließerfunktion) und bis zu 70 A Belastung bei 12 V führt.
• Durch die Verwendung der Kontakte des Relais kann die Steuerstromstärke für empfindliche Schalter oder Bedienelemente gering gehalten werden, während der hohe Laststrom direkt über die Lastkontakte des Relais geführt wird.
• Geeignet für externe Lampengruppen, Hupe, Heiz- und Lüftermotoren sowie andere Hochstromverbraucher in Motorrädern und Autos.

Materialien und Konstruktion:

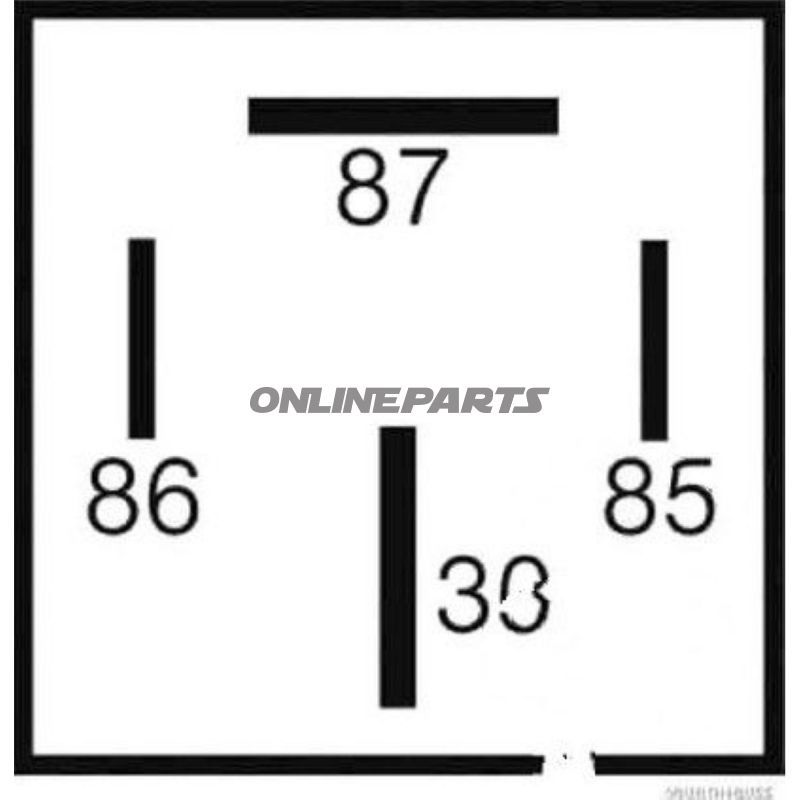

• 4-poliges Relaisgehäuse mit standard Flachsteckverbindungen (zwei 6,3 mm und zwei 9,5 mm für die Anschlüsse 30 und 87), geliefert mit einer Mini-Relaisfassung zur Montage.
• Eingebauter Parallelwiderstand zur Spule, der das Abschaltverhalten verbessert und Störgeräusche/Spitzenspannungen im Steuerkreis reduziert.
• Die Konstruktion ist kompakt (Abmessungen: 26,5 x 25 x 26,5 mm), ausgelegt für die Montage in beengten Räumen im Motorraum oder unter dem Sitz, wo Platz begrenzt ist.
• Kontaktmaterial und interne Leitungsführung sind ausgelegt, um kontinuierlich Lasten bis zu 70 A zu handhaben, vorausgesetzt korrekte Installation mit geeigneten Kabelquerschnitten und Sicherung.

Technische Daten (Auszug):

• Spannung: 12 V
• Anzahl der Pole: 4
• Kontaktfunktion: Schließer (closing)
• Belastbarkeit: 70 A
• Mit Halter: Ja (Mini-Relaisfassung inklusive)
• Physikalische Maße: 26,5 x 25 x 26,5 mm

Kompatibilität und Installation:

• Passt dort, wo ein 4-poliges 12 V Schließer-Relais mit B-Stecker (Plug-id: B) üblicherweise verwendet wird. Überprüfen Sie bei einem Austausch die Stiftbelegung und die physischen Maße, um Kompatibilität sicherzustellen.
• Verwenden Sie geeignete Kabelquerschnitte und Sicherungen entsprechend der tatsächlichen Last; bei 70 A werden dicke Kabel und eine Sicherung nahe der Pluspol des Batteries empfohlen, um das Risiko bei Kurzschluss zu begrenzen.
• Montieren Sie die Relaisfassung auf einer vibrationsgedämpften und ebenen Fläche und sorgen Sie für eine gute elektrische Masseverbindung, um Spannungsabfall und Wärmeentwicklung zu vermeiden.

Sicherheit und Wartung:

• Überprüfen Sie regelmäßig Kontaktpunkte und Steckverbinder auf Korrosion und stellen Sie eine sichere Verbindung sicher.
• Bei wiederholten Fehlern oder Überhitzung sollten Relais und die zugehörige Verkabelung auf zu hohe Ströme oder schlechte Verbindungen überprüft werden.

Identifikation: Die MPN des Produkts ist 108.23.87 und die GTIN 4026736058524, was für die nummernbasierte Suche und Verifikation bei Ersatzteilwechseln verwendet werden kann.

Das Relais wird ohne weitere angegebene Verpackungsstückzahl geliefert; beim Kauf sollte die gelieferte Menge beim Händler bestätigt werden.
