Schließerrelais 4-Polig

Schließrelais 4-polig für 12 V – Hella (Schließkontakt für Leuchten und Verbraucher)

Produktübersicht: Dies ist ein 4-poliges Schließrelais von Hella (MPN: 108.05.63, GTIN: 4082300078657) für 12‑V‑Systeme. Das Relais schließt den Stromkreis zwischen Batterie/Spannungsquelle und einer elektrischen Last, z. B. Scheinwerfern, Zusatzleuchten, Hupe, Heizelementen, Lüftern, Motoren, Fensterhebern, Klimaanlage oder zündungsbezogenen Stromkreisen.

Funktion und Anwendung:

• Das Relais fungiert als elektrisch gesteuerter Schalter mit einer Spule: wenn die Spule erregt wird, schließen die Kontakte und liefern Strom zur Last.
• Die 4‑polige Konfiguration ermöglicht die getrennte Steuerung mehrerer Stromkreise oder ein verbessertes Kontaktlayout in Fahrzeuginstallationen.
• Mit Parallelwiderstand zur Spule, der Spannungsspitzen reduziert und beim Ableiten der Spulenspannung beim Abschalten hilft.
• Typische Anwendungen umfassen Hochstromverbraucher im Motorraum und Fahrzeuginnenraum, wo hoher Strom über das Relais geführt werden soll, anstatt über Armaturenbrett oder Schalter.

Material und Konstruktion:

• Gehäuse und Kontakte sind für den Automobilbereich ausgelegt mit Fokus auf elektrische Leitfähigkeit und mechanische Belastbarkeit. Hella als Hersteller verwendet Materialien und Oberflächenbehandlungen, die Korrosion reduzieren und über die Zeit einen stabilen Kontaktwiderstand gewährleisten.
• Spule und Parallelwiderstand sind dimensioniert für stabile Schaltvorgänge in 12‑V‑Systemen. Die Konstruktion ist einfach, betriebssicher und geeignet für Motor‑ und Fahrzeugumgebungen.

Technische Eigenschaften:

• Spannung: 12 V (geeignet für standardmäßige 12‑V‑Fahrzeugsysteme).
• Anzahl Pole: 4 (Schließkontakt).

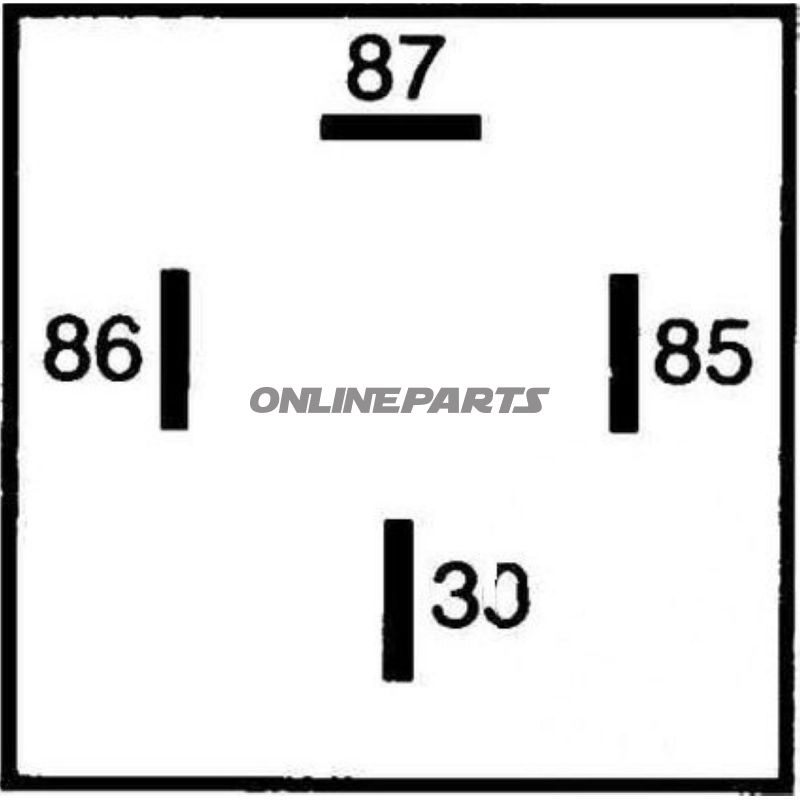

• Schaltbild: S2.
• Plug‑ID: B (Anschlussausführung gemäß Herstellerkennzeichnung).
• Max. Betriebstemperatur: bis 80 °C.
• Belastbarkeit bei +80 °C für Schließkontakt: ohmsch (resistiv) 40 A, induktiv 35 A, kapazitiv 30 A.
• Keine Halterung im Lieferumfang enthalten.

Vorteile in der Praxis:

• Hohe Strombelastbarkeit (bis zu 40 A bei resistiver Last) macht das Relais geeignet für die direkte Steuerung von Scheinwerfern, Lüftern und anderen Hochstromverbrauchern, ohne Steuerkontakte zu belasten.
• Parallelwiderstand an der Spule reduziert elektromagnetische Störungen und verbessert die Kontrolle über das Abfallen der Spule, was bei empfindlichen elektrischen Systemen nützlich ist.
• Robuste Temperaturklassifizierung und bekannte Herstellerqualität von Hella (MPN: 108.05.63) gewährleisten vorhersehbare Leistung in Motorumgebungen bis zur angegebenen Temperaturgrenze.

Kompatibilität und Montage:

• Entwickelt für 12‑V‑Fahrzeugsysteme; die Kompatibilität hängt vom Steckertyp (Plug‑ID: B) und dem elektrischen Schaltplan der Installation ab.
• Überprüfen Sie das Schaltbild S2 und den Kabelplan des Fahrzeugs/Geräts vor dem Austausch, um eine korrekte Verbindung der Pole sicherzustellen.
• Es ist keine integrierte Halterung enthalten; die Montage erfordert eine passende Halterung oder Befestigungsmethode entsprechend dem Fahrzeuglayout.

Technische Daten (Zusammenfassung):

Das Produkt stammt von Hella und ist identifizierbar mit MPN 108.05.63 und GTIN 4082300078657. Bei Unsicherheiten bezüglich der elektrischen Übereinstimmung für spezifische Anwendungen wird empfohlen, den elektrischen Schaltplan des Fahrzeugs zu prüfen und gegebenenfalls ein Multimeter bei der Demontage zu verwenden.
