Schließerrelais 24V 20A5-Polig Mit Halter

Schlossrelais 24 V, 20 A, 5-polig mit Halterung für Fahrzeuginstallation

Produkt ist ein 5-poliges Schlossrelais von Hella (MPN: 108.02.67, GTIN: 4082300688412) vorgesehen für 24-V-Systeme in Kraftfahrzeugen. Das Relais schaltet die Stromzufuhr zwischen der Energiequelle und der Last, die es steuert, und wird mit einer Montagehalterung geliefert, um eine einfache Befestigung im Motorraum oder am Chassis zu ermöglichen.

Funktion und Anwendungsbereiche

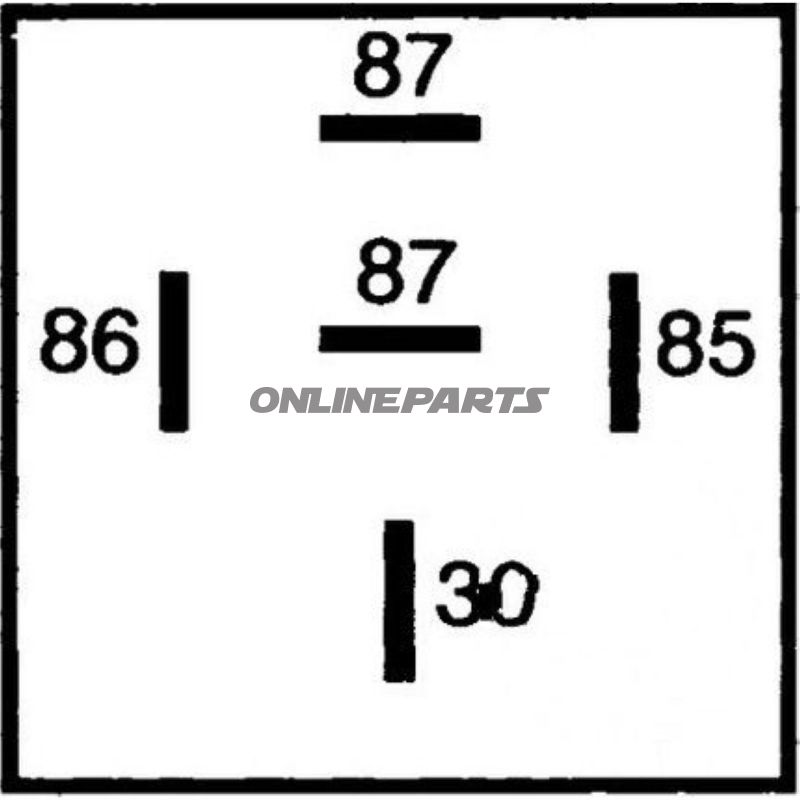

• Der Relätyp ist ein Schlossrelais (Normal-Open-Schlosskreis bei Aktivierung) mit fünf Polen, was eine Kombination von Steuer- und Stromverbindungen in einer Einheit ermöglicht.
• Typischer Einsatz für Hauptscheinwerfer, Zusatzscheinwerfer, Hupe, Kabinenheizung, Ventilatormotoren, elektrischen Scheibenhebern, Klimaanlagen und Zündschaltkreise in Nutzfahrzeugen und größeren Maschinen.
• Integrierter Parallelwiderstand zur Spule verbessert Abschalt- und Betriebskennwerte beim Ein- und Ausschalten.

Materialien und Bauweise

Das Relais entspricht Hella-Standards mit Kunstharzhäuse und Metallkontakten, ausgelegt für Fahrzeugumgebungen. Halterungen aus Kunststoff/Metallvorderungen liegen für sichere Montage und Vibrationsstabilität bei. Der parallele Spulen-Widerstand ist intern montiert, um eine ordnungsgemäße Entladung und eine längere Kontaktlebensdauer bei wiederholtem Schalten sicherzustellen.

Elektrische und umweltbezogene Spezifikationen

• Nominallspannung: 24 V
• Nominale Belastung (kontinuierlich): 20 A
• Ohmscher Start-/Maxiallaste: bis zu 30 A
• Induktive Last: 5 A
• Kapazitive Last: 5 A
• Temperaturbereich: -40 °C bis 125 °C

Technische Vorteile und Betriebsüberlegungen

• 5-poliges Design ermöglicht die Implementierung eines Steuerausganges und mehrerer Ausgänge/Rückwirkungen ohne zusätzliche Relais.
• Halterung vereinfacht mechanische Montage und ermöglicht schnelleren Austausch im Service.
• Reläes Spezifikationen für Nennstrom und Temperatur eignen sich für den Dauerbetrieb in schweren Fahrzeuganwendungen.
• Bitte beachten Sie passende Sicherung und Kabelquerschnitte in der Installation, um Spannungsabfall bei 20–30 A Lasten zu vermeiden.

Kompatibilität und Installation

Das Relais ist für 24-V-Systeme ausgelegt und eignet sich für Gewerbe- und Spezialfahrzeuge, landwirtschaftliche Maschinen und andere Anwendungen mit derselben Spannungsniveaus. Achten Sie beim Austausch auf die Kontaktkonfiguration, um vorhandene Stecker oder Pigtails zu matched; die beigefügte Halterung erfordert geeigneten Montageplatz und Befestungsmethode.

Hinweis: Das Produkt wird als Hella 108.02.67 identifiziert (GTIN 4082300688412). Die angegebenen elektrischen Werte (induktiv/kapazitiv/ohmsch) sollten mit der konkreten Last in Ihrem Stromkreis abgeglichen werden, um lange Lebensdauer und sicheren Betrieb sicherzustellen.

Technische Daten (Kurzfassung)
