Schließerrelais 24V 20A5-Polig Mit Halter

Schließrelais 24V, 20A, 5-polig mit Halterung für Fahrzeuginstallation

Hella Schaltrelais (MPN: 108.02.66, GTIN: 4082300688443) ist ein 5-poliges Leistungsrelais, das für 24-V-Systeme konzipiert ist. Das Relais fungiert als elektrischer Schalter, der den Stromkreis zwischen der Stromversorgung und dem angeschlossenen Verbraucher schließt, wodurch es sich zur Steuerung von Scheinwerfern, Hupe, Gebläsen und anderen elektronischen Verbrauchern in Fahrzeugen eignet.

Funktion und Anwendung

• Die Hauptfunktion des Relais besteht darin, den Strom zu einem Verbraucher durch Aktivieren der Spule zu verbinden bzw. zu trennen — also ein Schließrelais (normally open Kontakt, der beim Spulenanliegen schließt).
• Typische Anwendungen: Hauptscheinwerfer und Zusatzscheinwerfer, Hupe, Heizungen, Gebläsemotoren, Elektrische Fenster sowie Klima- und Zündkreise.
• Inklusive Halter ermöglicht Montage im Chassis oder an Schildern ohne zusätzliche Adapter.

Materialien und Bauweise

Das Relais ist als Leistungs-Minirelais mit integriertem Parallelwiderstand zur Spule ausgeführt. Das Gehäuse und der Halter sind für den Einsatz in Automotive-Umgebungen konzipiert und halten Temperaturen von -40 °C bis +125 °C stand. Die Materialwahl und Dichtungen sind darauf ausgelegt, Vibrationen sowie die Temperatur- und Umweltbedingungen zu widerstehen, die typischerweise in Fahrzeugen und Maschinen auftreten.

Elektrische Spezifikationen und Leistung

• Nomin-Spannung: 24 V (DC)

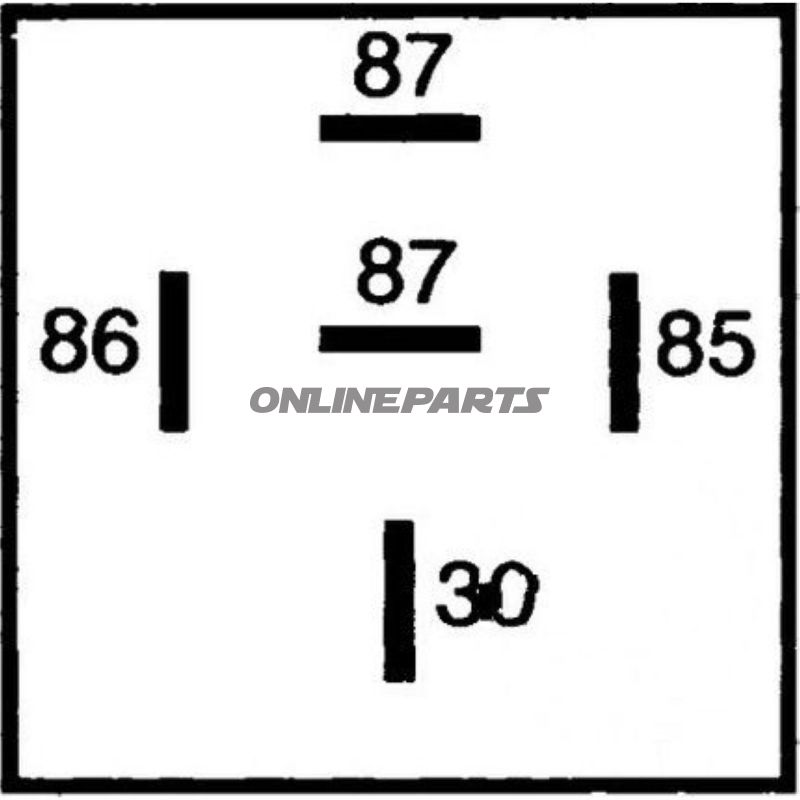

• Anzahl Pole: 5
• Kontaktfunktion: schließend (normally open)
• Nominelle Dauerbelastung: 20 A
• Ohmsche Belastung: bis zu 30 A kurzzeitig
• Induktive Belastung: 5 A
• Kapazitive Belastung: 5 A

Technische Vorteile und Hinweise für Monteure

• Der Parallelwiderstand der Spule reduziert transienten Spannungen und verbessert das Störverhalten in symmetrischen Systemen.
• Der Halter erleichtert eine sichere mechanische Montage und ermöglicht einen Austausch des Relais, ohne Verkabelung zu ändern.
• Die Belastungscharakteristik des Relais (20 A nominal, 30 A ohmsch kurzzeitig) bedeutet, dass es gängige Auto- und Nutzfahrzeugverbraucher handhaben kann; Lastenwahl sollte jedoch hinsichtlich Startströmen und Nutzungsdauer bewertet werden.
• Der Temperaturbereich (-40 °C bis 125 °C) gewährleistet Betrieb bei niedrigen und hohen Umgebungstemperaturen; Installation und Sicherungswahl sollten jedoch Leitungsdimensionierung und Wärmeableitung berücksichtigen.

Montage- und Kompatibilitätstipps

• Prüfen, ob das 24-V-Lichtsystem des Fahrzeugs oder die elektrische Anlage mit der Spannung und den Lastanforderungen des Relais übereinstimmt.
• Sicherstellen Sie eine korrekte Absicherung auf der Versorgungsleitung, um Relais und Verkabelung bei Fehlerströmen zu schützen.
• Bei Montagen in geschlossenen Räumen oder in der Nähe von Wärmequellen: für ausreichende Luftzufuhr sorgen oder das Relais an einer Stelle platzieren, an der maximale Betriebstemperatur nicht überschritten wird.
• Beim Austausch vorhandener Relais: MPN (108.02.66) und Kontaktkonfiguration vergleichen, um Fehlverbindungen zu vermeiden.

Technische Daten (Überblick):

Hella 108.02.66 ist eine praktikable Wahl für Monteure und technisches Personal, die ein robustes 24-V-Schließrelais mit Halter und klaren elektrischen Spezifikationen benötigen. Bei Unsicherheiten bezüglich der Anwendung in spezifischen Schaltungen wird empfohlen, Startströme zu messen und vorhandene Kabelverläufe vor der Installation zu überprüfen.
