Schließerrelais 24V 20A4-Polig Mit Halter

Lukker-relä 24 V, 20 A, 4-polig mit Halter für Auto-/Motorrad-Anwendungen

Produkt: Hella Lukker-relä 24 V, 4-polig (MPN: 108.02.69, GTIN: 4082300688399). Dieses Relä ist so ausgelegt, einen elektrischen Kreislauf zwischen einer Stromversorgung und einer Last zu schließen und wird mit Montageshalterung für eine einfache Befestigung im Motorraum oder in elektrischen Schaltschränken geliefert.

Funktion und Anwendungsbereiche

Das Relä fungiert als mechanisch betätigter Kontaktelement (Schließer): Wenn die Spule mit 24 V aktiviert wird, schließt der Kontakt und führt Strom zum angeschlossenen Verbraucher. Typische Anwendungen umfassen Hauptscheinwerfer, Zusatzscheinwerfer, Hupe, Heizelemente, Belüftungs- oder Kühlgebläse, elektrische Scheibenwischer, Klimaanlagen und Zündungsrelevante Kreise. Die Konstruktion und die mitgelieferte Halterung machen es geeignet für Installationen in Fahrzeugen und industriellen Anwendungen, bei denen Vibrationen und Temperaturänderungen auftreten.

Technische Eigenschaften

• Nennspannung: 24 V DC

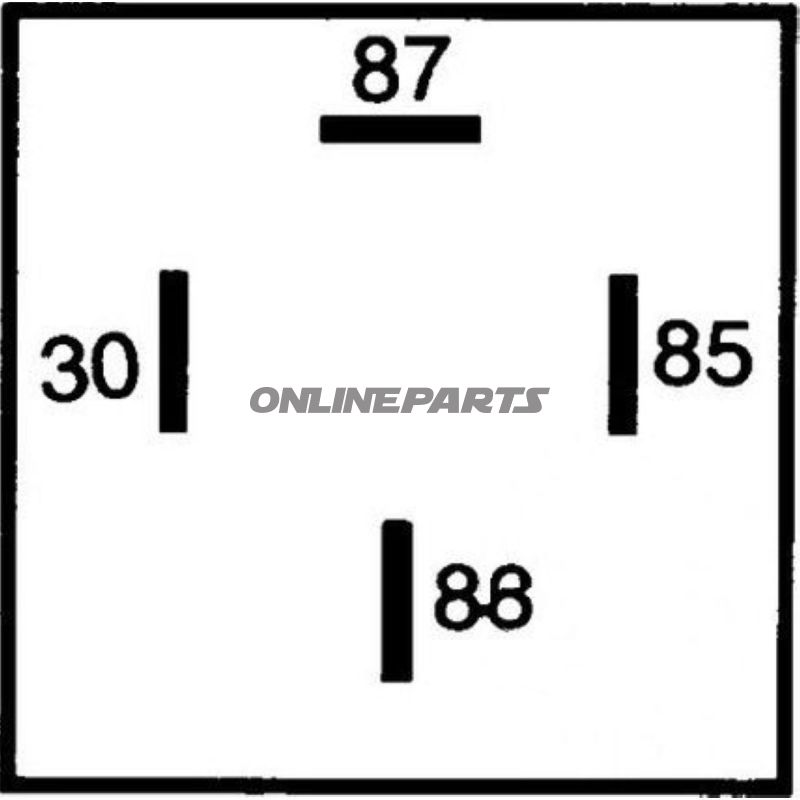

• Kontaktkonfiguration: 4-poliger Schließer
• Nennbelastung: 20 A (ohmsche Last bis 30 A in der Quelle für Kurzzeitanwendungen angegeben)
• Induktive Last: 5 A
• Kapazitive Last: 5 A
• Betriebstemperaturbereich: −40 °C bis +125 °C
• Montage: Mit Halterung zur Befestigung am Schienen- oder Flächenprofil

Materialien und Konstruktion

Das Relä ist aus standardisierten Materialien für Fahrzeugrelais gefertigt: isolierende Kunststoffverpackung um Spule und Kontakte sowie Metallkontakte, geeignet für Wechsel- und Gleichspannungseinflüsse. Die beigefügte Halterung ist darauf ausgelegt, eine stabile mechanische Fixierung zu gewährleisten und Vibrationen standzuhalten. Die Spule hat einen Parallelwiderstand, der beim Ausschalten hilft und Kontaktbiegung sowie Hintergrundströme in bestimmten Schaltungen reduziert.

Kompatibilität und Installation

• Für 24 V-Systeme ausgelegt — üblich in schweren Nutzfahrzeugen, Landmaschinen und Marinesanwendungen.
• 4-polige Ausführung bietet Flexibilität bei mehreren parallel verbundenen Verbrauchern oder wenn eine separate Steuerspannung gewünscht wird.
• Die Montagehalterung vereinfacht den Austausch und die regelmäßige Wartung: Das Relä lässt sich zum Testen oder Austausch leicht herausnehmen, ohne Kabelverbindungen zu verändern.

Sicherheits- und Betriebshinweise

• Verwenden Sie das Relä innerhalb der spezifizierten Lastgrenzen und sichern Sie die Versorgungsleitung ordnungsgemäß, um Überlastungen zu vermeiden.
• Bei Verwendung mit-induktiven Lasten (Motoren, Spulen) sollten Kabelführung und Erdung korrekt ausgeführt werden, um transienten Spannungen vorzubeugen; der Parallelwiderstand der Spule reduziert einige dieser Effekte, zusätzliche Transientschutzmaßnahmen können in empfindlichen Systemen erforderlich sein.
• Der Temperaturbereich −40 °C bis +125 °C deckt die meisten Motorumgebungen ab, aber eine Nähe zu extremen Wärmequellen sollte vermieden werden.

Hersteller und Identifikation: Hella ist als Hersteller angegeben; Modell-/Artikelnummer (MPN) 108.02.69 und GTIN 4082300688399 können zur eindeutigen Identifikation bei Bestellungen, Ersatzteilkontrollen und Dokumentation verwendet werden. Die technischen Daten des Produkts (Spannung, Polzahl, Belastbarkeit und Betriebstemperatur) sollten mit dem bestehenden elektrischen System bei einem Austausch abgeglichen werden.
