Schließerrelais 24V 20A4-Polig

Lukker-Relé 24 V, 20 A, 4-polig für Auto/Motorrad-EL

Produkt: Lukker-Relé (Schließer) in 4-poliger Ausführung von Hella. Dieses Relé (GTIN 4082300688436, MPN 108.02.64) ist zur Steuerung von Lasten in 24 V-Anlagen vorgesehen und eignet sich für Anwendungen wie Haupt-/Abblendlicht, Hupe, Heizelemente, Lüfter, Scheibenheizung sowie Klimaanlagen und Zündsysteme.

Funktion

• Das Relé ist Typ "Schließer" (Kontakt-Ausgang normally open), was bedeutet, dass der Kontakt den Stromkreis zwischen Stromquelle und Verbraucher schließt, wenn die Spule angelegt wird.
• Als Steuer-/Trennbaustein verwendet: geringe Last am Bedienkontakt/Ausgang, während die hohe Last durch die Reläkontakte geführt wird.
• Integrierter Parallel-Widerstand zur Spule, um korrektes Ausschalten zu sichern und Spannungsspitzen beim Abklemmen zu dämpfen.

Technische Eigenschaften und Materialien

• Nominallspannung: 24 V DC.
• Nomineller Kontaktsignal bei konstanter Last: 20 A bei resis­tiver Last (ohmsch).
• Induktive Last: 5 A; kapazitive Last: 5 A — diese Werte geben realistische Betriebsbereiche bei Lasten mit Spulen oder Kondensatoren an.

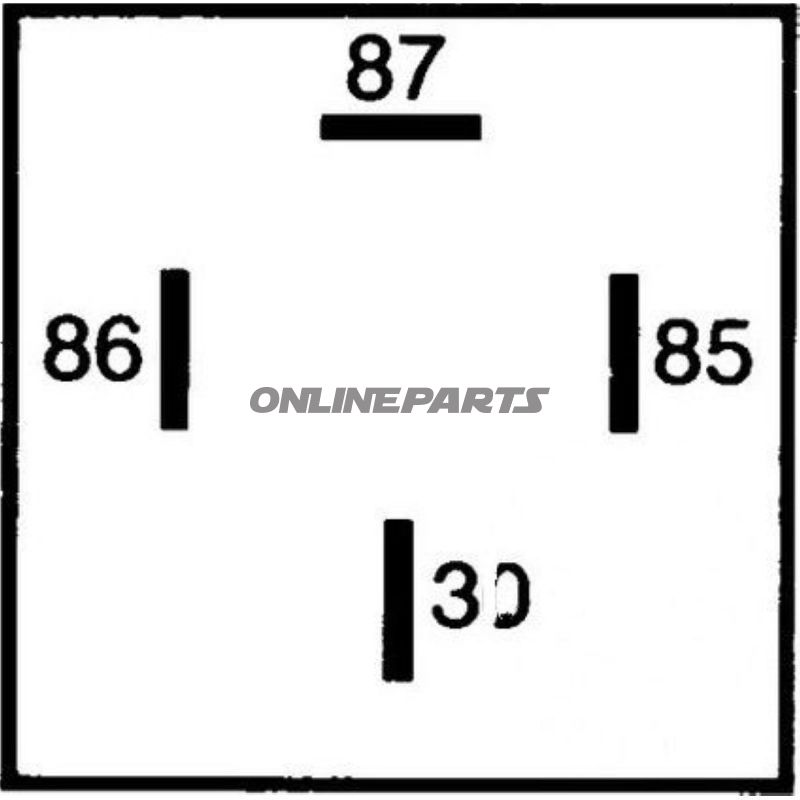

• Vierpolige Kontaktkonfiguration zur Trennung mehrerer Schaltungen oder Parallelschaltung mehrerer Verbraucher.
• Temperaturbereich: -40 °C bis +125 °C, geeignet für Motorenraum und weitere Umgebungen mit erweitertem Temperaturbereich.
• Gehäuse und Kontakte sind für den Fahrzeugeinsatz gefertigt, mit Materialien, die Vibrationen und Temperaturwechsel standhalten; Hella kennzeichnet die finale Produktqualität der Komponenten als für Fahrzeuganwendungen ausgelegt.

Installation und Kompatibilität

• 4-poliges Format erfordert passende Sockel oder Halterung in der Installation; das Produkt wird ohne Montagerhal­tung geliefert.
• Passt zu Standard-24 V-Installationen in Nutzfahrzeugen, Landwirtschaftsmaschinen und bestimmten größeren Motorrädern mit 24 V-System.
• Anschlüsse sollten mit entsprechend dimensionierten Kabeln und Sicherungen gemäß Leitungsverlust und maximalem Dauerstrom (20 A) installiert werden. Verwenden Sie geeignete Kabelschuhe und sorgen Sie für Korrosionsschutz bei Verbindungen.
• Bei Einsatz des Relés für induktive Lasten (z. B. Motoren oder Spulen) wird geeigneter transienter Schutz im System empfohlen; der integrierte Parallel-Widerstand des Reläs hilft, zusätzliche Dämpfung kann in empfindlichen Systemen erforderlich sein.

Sicherheit und Betriebshinweise

• Sichern Sie die richtige Sicherungsgröße im vorgelagerten Stromkreis, um Leitungen und Kontakte vor Überstrom zu schützen.
• Kontakte haben eine angegebene Lebensdauer abhängig von der Belastungstyp; bei häufigem Schalten oder hohen induktiven Lasten Kontrollieren Sie den Kontaktzustand des Reläs in Serviceintervallen.
• Montieren Sie das Relä so, dass es vor direktem Wasserstrahl und starker Verunreinigung geschützt ist, um Lebensdauer von Kontakten und Kunststoffkomponenten zu verlängern.

Technische Daten (Übersicht)

• Marke: Hella
• MPN: 108.02.64
• GTIN: 4082300688436
• Spannung: 24 V
• Polen: 4
• Funktion: Schließen (closing)
• Max. Belastung (ohmsch/nominell): 20 A
• Induktive/Kapazitive Last: 5 A
• Temperaturbereich: -40 °C bis +125 °C
• Wird ohne Halter geliefert

Hinweis: Bewahren Sie das Relé und handhaben Sie es gemäß den elektrischen Spezifikationen des Fahrzeugs. Bei Unsicherheit über die Kompatibilität in spezifischen Systemen prüfen Sie die Hella-Dokumentation oder das technische Schaltbild der jeweiligen Installation.
