Schließerrelais 12V 40A5-Polig Mit Halter

Schließrelais 12 V, 40 A, 5-polig mit Halterung für Auto- und Motorradinstallationen

Produkt: Schließrelais 12V 40A 5-polig mit Halterung von Hella (MPN: 108.02.65, GTIN: 4082300688382). Dies ist ein fünftufiges, normally open (Schließer) Arbeitsrelais, das dazu dient, den Strom zwischen Quelle und Verbraucher bei 12-V-Systemen zu schließen.

Funktion und Anwendung

• Das Relais fungiert als elektrischer Kontakt, der den Stromkreis schließt, wenn die Spule aktiviert wird. Es wird verwendet, um Energie zu Verbrauchern aus einer separaten Stromversorgung zu steuern, sodass der Steuerkreis (niedriger Strom durch den Kontakt) höhere Lasten aktivieren kann, ohne große Ströme durch Kontakte oder Betätiger zu führen.
• Geeignet für paarweise angeschlossene Verbraucher wie Zusatzscheinwerfer (Paar-Fern- oder Nebelscheinwerfer), Hupe, Heizelemente, Ventilatoren, Scheibenheizung, Klimaanlage und Zündungsbelastungen, bei denen eine zuverlässige 12-V-Steuerung erforderlich ist.
• Der mitgelieferte Halter erleichtert die Montage des Relais im Motorraum oder hinter Paneelen mit Vibrationen und begrenztem Platz.

Elektrotechnische Eigenschaften

• Nennbetriebs-Spannung: 12 V.
• Nennender Kontaktträgerspannung: 40 A (ohmsch und nominell). Bei induktiven Lasten wird empfohlen, die induktive Grenzwertgrenze des Relais zu berücksichtigen.
• Induktive Last: 15 A; kapazitive Last: 5 A — diese Werte beschreiben die Anwendbarkeit des Relais bei Lasttypen mit unterschiedlichen Anlaufströmen und Transienten.
• Temperaturbereich: -40 °C bis +125 °C, deckt normale Betriebs- und Motorenraumbedingungen ab.

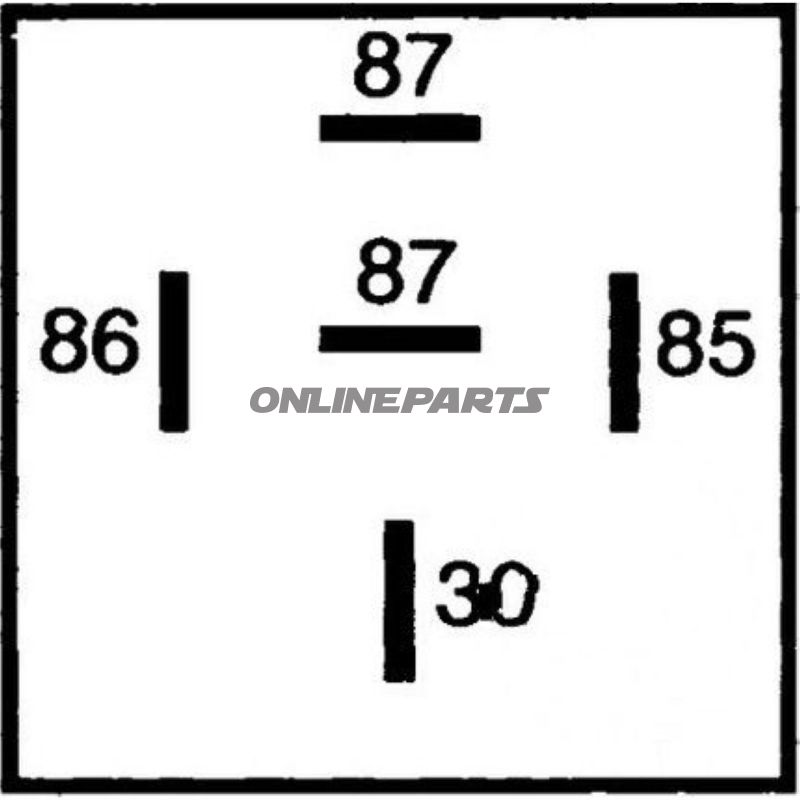

• Steckertyp/Ausführung: Identifikation B2; das Schaltbild entspricht S6 (5-polig). Das Relais verfügt über einen Paralleldämpfungswiderstand zur besseren Entschaltung und Stabilität.

Materialien und Bauqualität

• Gehäuse und Halterung sind dafür ausgelegt, Öl, Vibrationen und den oben angegebenen Temperaturbereich zu widerstehen. Hella-Design und Herstellung bedeuten die Verwendung standardisierter Materialien und Kontaktsysteme für eine zuverlässige Kontakt-Widerstand über die Zeit.
• Kontaktmaterialien sind so gewählt, dass sie die angegebene Stromstärke bei wiederholter Wechselbelastung handhaben; die innere Spule hat Paralleldämpfung, um Spannungsspitzen beim Abkoppeln zu reduzieren.

Praktische Installationsempfehlungen

• Positionieren Sie das Relais in der Halterung und befestigen Sie es mit geeigneten Schrauben, um Bewegungen durch Vibrationen zu begrenzen.
• Verwenden Sie korrekt dimensionierte Kabelschuhe und Kabel, die für 40 A ausgelegt sind, um Spannungsabfall und Überhitzung zu vermeiden. Eine Sicherung sollte näher am positiven Terminal der Batterie platziert werden, entsprechend dem Ampere-Bedarf der Komponente.
• Beim Anschluss induktiver Lasten (z. B. Motoren, Spulen) sollten Anlaufströme und gegebenenfalls ergänzende Transientschutzbauteile berücksichtigt werden.

Kompatibilität und Kennzeichnung

Als Hella-Relais (MPN 108.02.65, GTIN 4082300688382) ist es nach gängigen Automobilstandards konzipiert und passt in Systeme, die eine 5-polige Relais-Baugruppe mit B2-Stecker verwenden. Bestätigen Sie immer Pinout und Schaltbild in der Fahrzeugdokumentation vor der dauerhaften Installation.

Zusammenfassung

Hella 5-poliges Schließrelais, 12 V / 40 A, mit Halterung bietet eine robuste, temperaturbeständige Lösung zum Umsteuern von Strom zu verschiedenen Auto- und Motorradkomponenten. MPN 108.02.65 und GTIN 4082300688382 können zur Identifikation bei Ersatzteilbestellungen oder zur Suche nach Kompatibilität verwendet werden.
