Schließerrelais 12V 40A4-Polig

Schließrelais 12 V 40 A, 4-polig für Auto und Motorrad

Dieses 4-polige Schließrelais von Hella (MPN: 108.02.63, GTIN: 4082300688429) ist ein hochleistungs-miniaturrelais, das darauf ausgelegt ist, den Stromkreis zwischen einer Stromquelle und einem elektrischen Verbraucher bei 12-V-Systemen zu schließen. Das Relais eignet sich für Anwendungen, bei denen die Last direkt von einem niederstromgesteuerten Signalkontakt gesteuert wird, z. B. Hauptscheinwerfer, zusätzliche Leuchten, Hupe, Heizelemente, Lüfter, Fensterheber, Klimaanlage und zündungsrelevante Schaltungen.

Funktion

• Das Relais arbeitet als normally open (schließen) Kontaktschalter: Wenn die Spule aktiviert wird, schließt der Kreis zwischen Eingangs- und Ausgangsseite.
• Integrierter Parallelwiderstand zur Spule sorgt für eine kontrollierte Spulenabschaltung und reduziert Störgeräusche bzw. Wippen beim Abkoppeln.

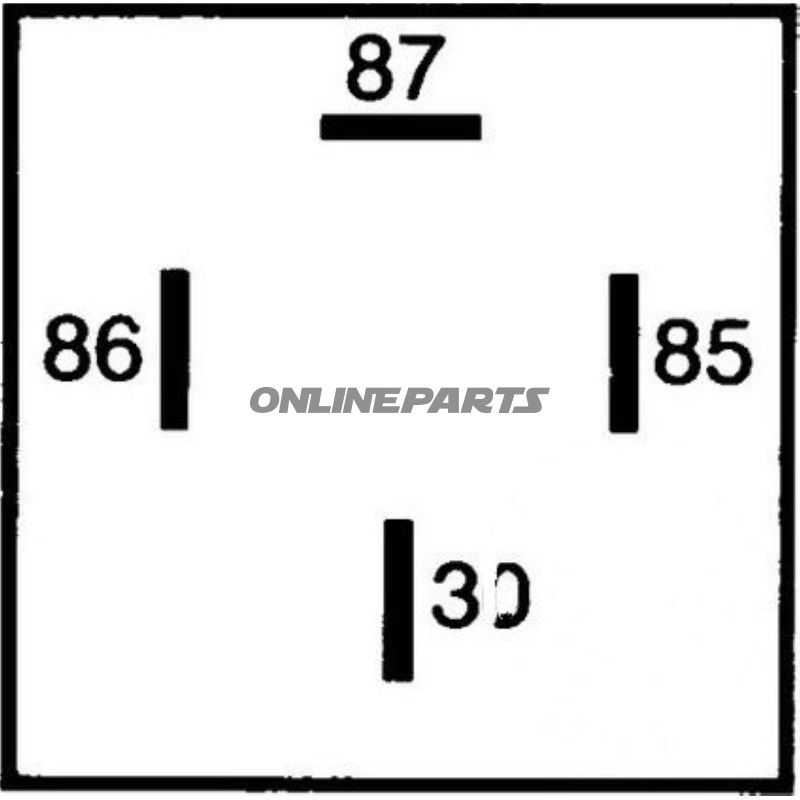

• 4-polige Konfiguration ermöglicht separate Strom- und Steuerkontakte oder zusätzlichen Schutz von Schaltungen je nach Kabelverlegung sowie einen schnellen Austausch in Fahrzeuginstallationen.

Materialauswahl und Eigenschaften

• Das Gehäuse besteht aus Materialien, die für elektrische Anwendungen geeignet sind und über gute Isolation sowie Vibrationsbeständigkeit in Motor- und Karosseriebereichen verfügen.
• Die Kontaktematerialien sind ausgewählt, um sowohl ohmsche als auch induktive Lasten zu bewältigen; speziell angepasst für wiederholte Lastwechselbelastungen bei Lastströmen bis zu den angegebenen Grenzwerten.
• Der Temperaturbereich von -40 °C bis +125 °C bedeutet, dass das Relais unter anspruchsvollen Betriebsbedingungen ohne wesentliche Veränderung der elektrischen Leistung arbeiten kann.

Technische Daten

• Nennspannung: 12 V
• Nennstrom/ohmsche Last: 40 A
• Induktive Last (typisch): 15 A
• Kapazitive Belastung: 5 A
• Anzahl der Pole: 4
• Gewicht: ca. 24 g

Die angegebene Lastverteilung spiegelt die Charakteristik des Relais wider: Bis zu 40 A bei ohmscher Last (z. B. Heizkörper), während induktive Lasten wie Motoren und Spulen auf etwa 15 A begrenzt werden sollten, um eine lange Lebensdauer zu gewährleisten und Zündfunken zu begrenzen. Für kapazitive Lasten wird eine maximale Stromstärke von ca. 5 A empfohlen.

Montage und Kompatibilität

• Das Relais wird ohne Halterung geliefert; planen Sie eine passende Sicherungs- oder Montagemöglichkeit im Installationsraum ein.
• Passt in Standard-Relaisfassungen/Halterungen für 4-polige Motorrelais und Minirelais, prüfen Sie jedoch Pinform und Kabelführung in Ihrem Fahrzeug vor der Montage.
• Empfohlen für Mechaniker und Techniker, die Nachrüstungen oder den Austausch von Steuerrelais in 12-V-Systemen durchführen.

Qualität und Identifikation

Dieses Relais stammt von Hella, einem bekannten Anbieter von Auto- und Fahrzeugkomponenten. Die Produktidentifikation mit MPN 108.02.63 und GTIN 4082300688429 ermöglicht eine eindeutige Zuordnung des Relais zu Ersatzteilkatalogen oder Fabriknummern bei Bestellung und Dokumentation.

Hinweise zur Nutzung

• Überprüfen Sie, dass Strom- und Erdverbindungen korrekt für die aktuellen Stromforderungen dimensioniert sind und dass Sicherungen im Kreis appropriately gewählt sind.
• Bei der Steuerung von induktiven Lasten wird der Einsatz zusätzlicher Schutzmaßnahmen (z. B. Freilaufdiode oder Störungsdämpfung) empfohlen, falls das System dies erfordert.
