Schlauchendstück / Schlauchführung für LW 19-Schläuche mit Kugelanschluss

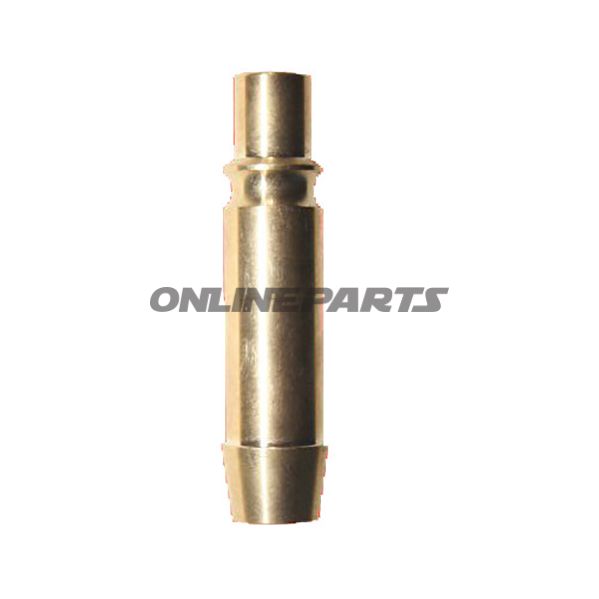

Dieses Schlauchendstück (SLANGETUBA LW 19 254/32) ist vorgesehen für das Einführen und Abdichten von Gummischläuchen mit Innendurchmesser 19 mm (LW 19). Das Produkt wird von EWO geliefert und präsentiert sich als mechanisches Verbindungsbauteil mit Kugelanschluss, der eine stabile Montage und gute Halterung im Schlauchmaterial gewährleistet.
Funktion
Das Schlauchende fungiert als Übergangs- und Halteelement zwischen Schlauch und anschließendem Bauteil (z. B. Fittings oder Rohr). Die Form des Kugelanschlusses trägt dazu bei, den Schlauch zu arretieren, während die glatte Oberfläche des Steckteils das Risiko von Schäden an der Innenseite des Schlauchs reduziert. Die lange Seite (87,0 mm) ermöglicht eine ausreichende Eintauchtiefe für eine sichere mechanische Verbindung, und die kurze Seite (15,0 mm) kann für das Einführen in benachbarte Fittings oder Rohrverbindungen verwendet werden.
Material und Eigenschaften
- Material: Messing — korrosionsbeständig in vielen gängigen Umgebungen und geeignet für mechanische Verbindungen, bei denen gute Bearbeitbarkeit und Formstabilität erforderlich sind.
- Oberfläche: Die glatte Messingoberfläche reduziert Verschleiß am Schlauch bei Montage und Betrieb.
- Abmessungen: Länge 1 = 87,0 mm (Haupt-Einführungslänge), Länge 2 = 15,0 mm (kürzere End-/Übergangsseite).
- Konstruktion: Kugelanschluss (Garnnippel) als mechanische Verriegelungsfunktion gegen den Schlauch.
Kompatibilität
Geeignet für Schläuche, die als LW 19 gekennzeichnet oder spezifiziert sind, d. h. Schläuche mit einem Innendurchmesser von ca. 19 mm. Prüfen Sie stets die genaue Innenabmessung und das Material des Schlauchs vor der Montage, da Härte und Wanddicke Abdichtung und Halterung beeinflussen.
Praktische Überlegungen
Bei der Montage wird eine korrekte Abschneidung der Schlauchenden sowie ggf. die Verwendung eines passenden Schmiermittels empfohlen, um das Einführen zu erleichtern, ohne den Schlauch zu beschädigen. Die Eigenschaften des Messings bedeuten, dass das Bauteil in stark aggressiven chemischen Umgebungen vermieden werden sollte, sofern kein zusätzlicher Korrosionsschutz vorhanden ist. Prüfen Sie Montagebedingungen und verwenden Sie gegebenenfalls geeignete Spannmittel oder Befestigungsmethoden, um Vibrationsstabilität zu gewährleisten.
Produktidentifikation
Dieses Produkt trägt die Marke EWO und kann anhand der Hersteller-Teilenummer (MPN) 656.75.56 identifiziert werden. Die GTIN für das Teil lautet 4030875007695, was bei der Suche in Teileverzeichnissen oder bei Bestellungen verwendet werden kann.
Anmerkungen
Angaben zur Stückzahl in der Verpackung sind hier nicht aufgeführt; prüfen Sie die Spezifikationen des Anbieters oder Bestellinformationen bezüglich der Verpackungsgröße. Entfernen Sie vor der Montage stets Schmutz und Grate von der abgeschnittenen Schlauchkante, um eine korrekte Passform sicherzustellen und Undichtigkeiten zu vermeiden.
