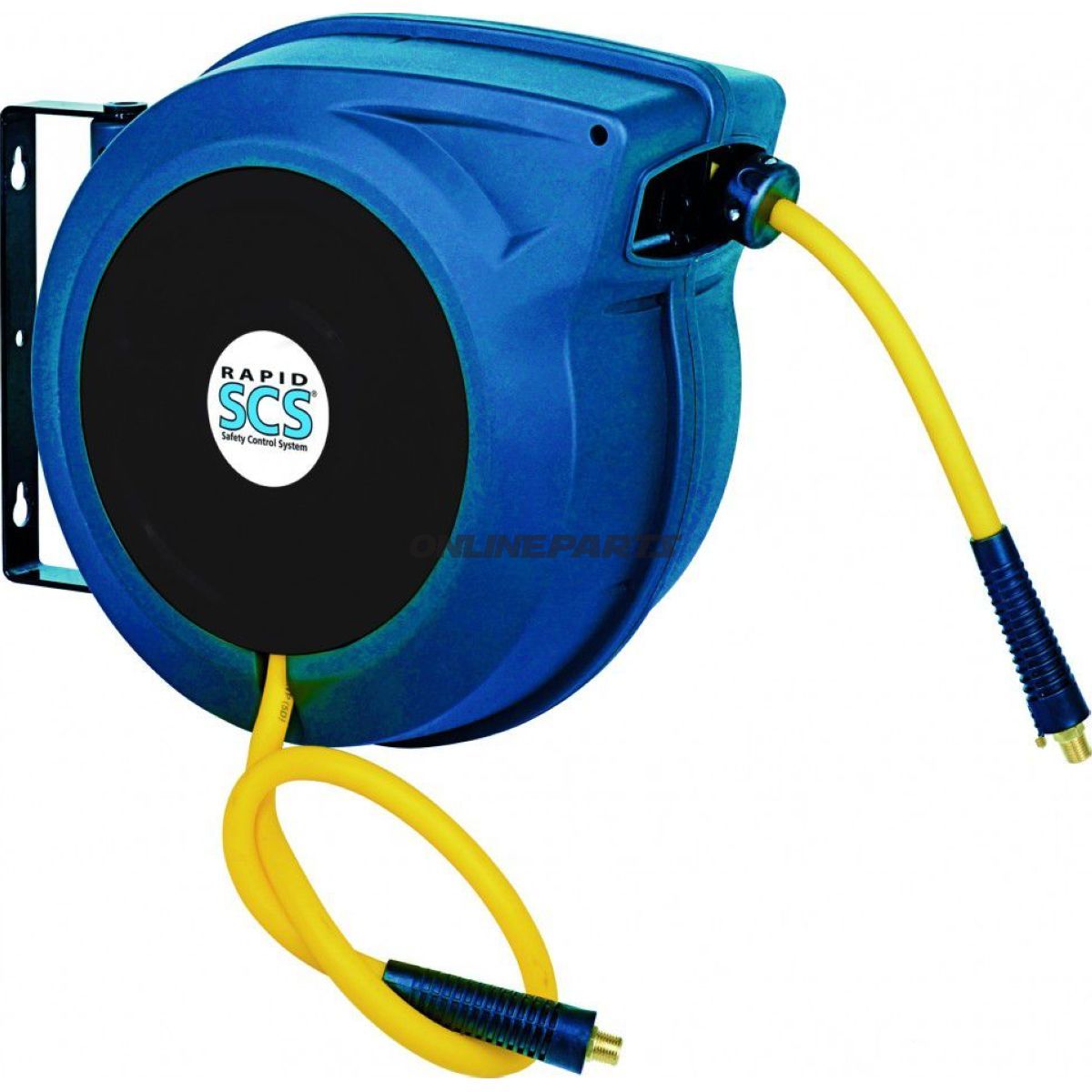

Automatische Schlaufenrolle DN10 — 15 m Bieger Schlauch mit sicherem Zurückspulen (Rapid)
Produktübersicht: Diese automatische Schlaufenrolle von Rapid (GTIN: 4030704013309, MPN: 656.03.44) ist für Werkstattumgebungen, Garagen und professionelle Installationen konzipiert, bei denen die Steuerung von Druckluhrschnüren sicher und platzsparend erfolgen soll. Die Version wird mit 15 Metern DN10-Biegerleitung und einem 1 Meter Anschlussschlauch sowie einer drehbaren Montageplatte und eingebautem Schlauchführung geliefert.
Funktion und Anwendung
- Automatisches Zurückspulen: Die Trommel zieht den Schlauch automatisch ein und hält den Arbeitsbereich sauber, ohne manuelles Aufrollen.
- Sicherheitseinstellungen (Rapid-SCS): Ein kontrolliertes Zurückspul-System verhindert eine unkontrollierte, schnelle Rückführung des Schlauchs, wodurch das Risiko von Personenschäden und Sachschäden reduziert wird.
- Drehbare Montageplatte: Ermöglicht die Positionierung in der Arbeitsumgebung und minimiert Belastungen an Anschlüssen und Fittings.
- Schlauchführung: Gewährleistet gleichmäßiges Einführen des Schlauchs auf die Trommel und reduziert Verschleiß am Schlauch bei wiederholtem Gebrauch.
Materialien und Konstruktion
Das Hauptgehäuse besteht aus langlebiger Kunststoffkonstruktion, gewählt für geringes Gewicht und Korrosionsbeständigkeit in Werkstattumgebungen. Die inneren Komponenten der Trommel und der Mechanismus zum Zurückspulen sind mit Metallkomponenten konstruiert, wo Verschleißfestigkeit und Betriebssicherheit erforderlich sind. Die Wahl von Kunststoff für das äußere Gehäuse bedeutet auch ein geringeres Rostrisiko und einfachere Montage in Innenräumen sowie in teils überdachten Außenbereichen.
Technische Daten
- Schlauchlänge: 15 Meter Biegerschlauch DN10
- Inklusive Anschluss Schlauch: 1 Meter
- Maximalbetriebsdruck: 15 bar (in einigen Beschreibungen mit 16 bar angegeben; für sicheren Betrieb gem. technischer Daten maximal 15 bar verwenden)
- Abmessungen (HxBxT): 465 × 220 × 440 mm
- Gewicht: ca. 6,6 kg
Kompatibilität und Installation
Die Rolle ist für DN10 Druckluhrschnüre vorgesehen und kann an standardmäßige pneumatische Fittings und Verbindungen angeschlossen werden, die in Werkstätten verwendet werden. Die drehbare Montageplatte ermöglicht das Befestigen der Einheit an Wand oder Decke und die Ausrichtung der Schlauchabwicklung in die gewünschte Richtung. Verwenden Sie geeignetes Befestigungsmaterial für die Unterlage und überprüfen Sie, dass Anschlussleitungen und Fittings korrekt montiert und dicht sind, bevor Sie den Druck anschalten.
Gebrauchsanweisung und Sicherheit
- Überprüfen Sie den Schlauch visuell auf Schäden vor jeder Benutzung.
- Halten Sie die maximale Druckangabe ein und vermeiden Sie Druckschwankungen, die den Zurückspulmechanismus beeinflussen könnten.
- Halten Sie Hände und lose Kleidung während des Zurückspulens von der Trommel fern.
- Bei Wartung: Druck ablassen und das System entleeren, bevor an der Rolle gearbeitet oder der Schlauch ausgetauscht wird.
Weitere Hinweise
Das Produkt wird von Rapid vermarktet und anhand der GTIN 4030704013309 sowie der Herstellernummer MPN 656.03.44 identifiziert. Abmessungen, Gewicht und Druckangaben werden vom Hersteller angegeben und sollten bei der Planung von Installation und Montage verwendet werden. Die Beschreibung enthält keine Mengenangaben der Verpackung — geliefert wird eine komplette Schlaufenrolle mit den genannten Komponenten.
