Schlauchanschluss G1/2Schlauchweite 9Mm.

Schlauchanschluss G1/2 für Schläuche mit Innendurchmesser 9 mm

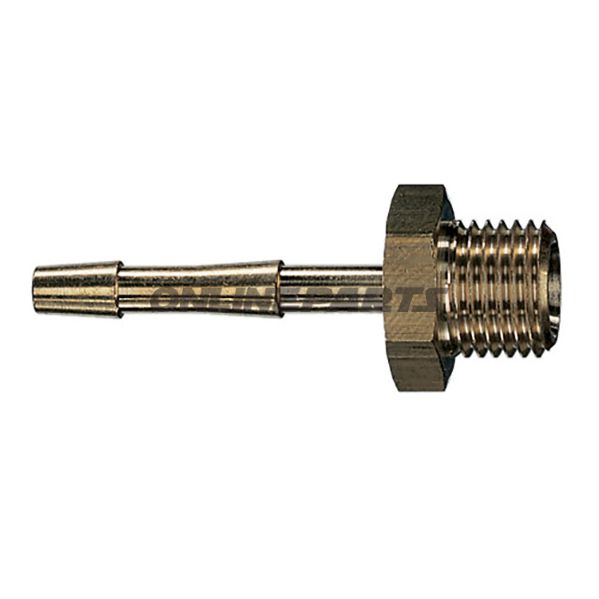

Dieser Schlauchanschluss (EWO MPN 656.18.72, GTIN 4030875005370) ist eine Schraub- oder Einschraub- schlauchtülle mit zylindrischem Außengewinde G1/2, vorgesehen für eine feste Verbindung zwischen einem 9 mm Schlauch (LW 9) und Bauteilen mit G1/2-Gewinde.

• Funktion: Verbindung flexibler Schläuche mit Maschinenteilen, Ventilen oder Anschlüssen mit G1/2-Gewinde. Entwickelt, um eine sichere mechanische und dichte Verbindung zu schaffen, bei der der Schlauch über den Schlauchhals geführt und durch geeignete Klemme oder Schelle befestigt wird.
• Material und Korrosionsverhalten: Hergestellt aus Messing, das gute Materialeigenschaften für Wasser, Luft und die meisten nicht-axiven hydraulischen Medien bietet. Messing vereint Formbarkeit und Verschleißfestigkeit sowie angemessene Korrosionsbeständigkeit unter normalen Betriebsbedingungen.
• Abmessungen und mechanische Daten:
  • Gewinde: G 1/2 (zylindrisches Außengewinde).
  • Schlauchtiefe / Schlauchhals: ausgelegt für Schlauch mit Innendurchmesser 9 mm (LW 9).
  • Schlüsselweite: 24 mm — relevant beim Anziehen mit Maulschlüssel oder Ratsche.
  • Länge 1 (Gesamtlänge): 43,5 mm.
  • Länge 2 (Einlass-/Schlauchhalslänge): 12,0 mm.
• Kompatibilität: Passt zu Schläuchen mit Innendurchmesser 9 mm (LW 9) und Bauteilen mit Standard-G1/2-Gewinde. Typischerweise verwendet in Kraftstoff-, Kühl-, Luft- oder Niederdruck-Hydrauliksystemen, bei denen Medien mit Messing kompatibel sind.
• Praktische Hinweise bei der Montage: Sicherstellen, dass der Schlauch korrekt geschnitten und über den Schlauchhals sitzt. Verwenden Sie geeignete Schlauchklemme oder Klemmsystem je nach Betriebsdruck, um eine Dichtverbindung sicherzustellen. Mit 24 mm Schlüssel anziehen; vermeiden Sie übermäßiges Moment, um eine Verformung des Messingteils oder Beschädigung des Gewindes zu verhindern.
• Zustand und Haltbarkeit: Die Messingkomponente bietet bei normalem Gebrauch gute mechanische Festigkeit. Bei Installation in aggressiven Umgebungen (Salzwasser, stark saure/alkalische Medien) sollten Materialauswahl und ggf. Oberflächenschutz bedacht werden.

Das Produkt wird unter der Marke EWO geliefert und ist als MPN 656.18.72 (GTIN 4030875005370) identifiziert, was bei Dokumentation oder Bestellanfragen verwendet werden kann. Wenn Sie spezifische Dichtungsmaterialien, Klemmen oder Kompatibilitätsprüfungen für ein bestimmtes Medium benötigen, können diese Optionen die Dichtleistung und Lebensdauer beeinflussen.
