Schieblehre 150 Mmmomentfeststellung

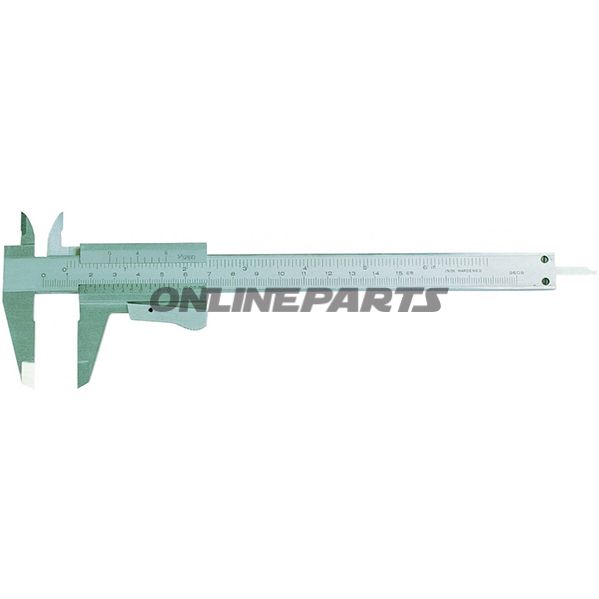

Schieblehre 150 mm mit Drehmomentarretierung für präzise 4-Wege-Messungen

Diese Schieblehre (GTIN: 4039321000013, MPN: 647.00.25) ist eine mechanische Messlösung, ausgelegt für präzise Außen-, Innen-, Tiefen- und Stufenmessungen. Sie kombiniert traditionelle Noniusablesung mit einer Drehmomentarretierung, die wiederholbare Messungen ohne Überdrehen des Gleitmechanismus sicherstellt.

Funktion und Anwendung

• Die Drehmomentarretierung begrenzt das übertragbare Drehmoment beim Festsetzen des verschiebbaren Teils der Skala. Sie reduziert das Risiko des Überdrückens und sorgt für konsistentere Messergebnisse bei wiederholten Messvorgängen.
• Die Schieblehre ist für 4-Wege-Messungen geeignet: Außen-, Innen-, Tiefen- und Stufenmessung, wodurch sie in der Werkstatt für Prüfmessungen, Bauteilkontrolle und die Einrichtung von Maschinenteilen einsetzbar ist.
• Die Ausführung mit Nonius ermöglicht eine mechanische Ablesung ohne Batterie; der untere Nonius deckt 1/20 = 0,05 mm bis 39 mm ab, und die obere Skala ist für Zollangaben bis 128" in entsprechenden Teilungen kalibriert.

Materialien und Oberflächenbehandlung

• Material: Edelstahl, gewählt wegen Korrosionsbeständigkeit und dimensionsstabiler Eigenschaften in üblichen Werkstattumgebungen.
• Oberfläche: Satinverchromung (mattverchromt) mit vollgehärteter Behandlung für erhöhte Verschleißfestigkeit an Messschenkel und Führungsschiene.
• Rückseite: Die Schieblehre verfügt auf der Rückseite über eine Gravur mit Gewindetabelle, praktisch zum schnellen Nachschlagen standardisierter Gewindemaße.

Technische Daten

• Messbereich: 150 mm
• MPN: 647.00.25
• GTIN: 4039321000013
• Norm: Ausgeführt gemäß DIN 862 (dimensionelle Anforderungen und Messfunktionen für Schieblehren)
• Nonius/Teilung: unterer Nonius 1/20 = 0,05 mm (bis 39 mm Ablesung), oberer Nonius für Zollangaben mit entsprechenden Teilungen (in den Herstellerangaben als 1/20 - 128" angegeben)

Kompatibilität und praktische Anwendung

• Geeignet für Mechaniker und Techniker, die zuverlässige manuelle Messungen ohne elektronische Hilfsmittel benötigen.
• Passt in gängige Werkzeugkoffer und kann bei Prüfmessungen an Motorradteilen, Bauteilen und Montagearbeiten verwendet werden, bei denen eine präzise, wiederholbare mechanische Ablesung gewünscht ist.
• Die Drehmomentarretierung minimiert benutzerabhängige Variationen und hilft, vergleichbare Messungen zwischen Bedienern zu erzielen.

Qualitäts- und Normangaben

• Das Produkt ist nach DIN 862 gefertigt, was die Anforderungen an Messfunktionen und Skalenablesung für mechanische Schieblehren abdeckt.
• Vollgehärtete Messelemente und die Satinverchromung bieten verbesserte Verschleißfestigkeit und längere Lebensdauer bei normalem Werkstatteinsatz.

Hinweis: Angaben zu Verpackungsmengen wurden weggelassen, um Missverständnisse über die Anzahl der gelieferten Einheiten beim Kauf zu vermeiden.
