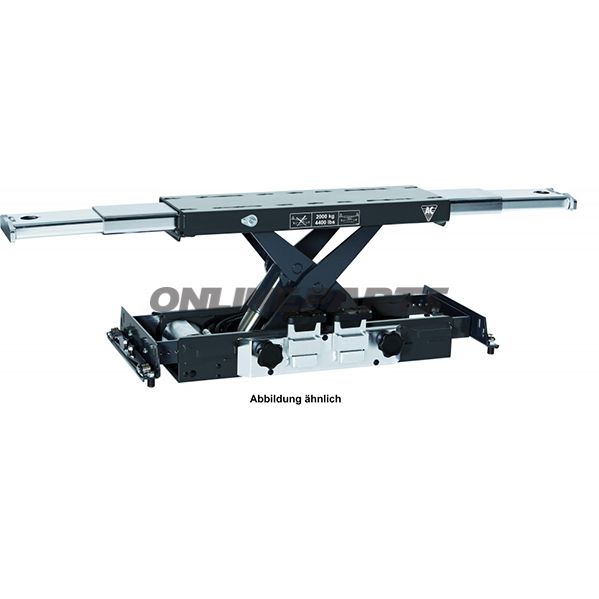

Scherenlift 2.600 kg (AC SD26PHL) — lufthydraulischer Scherenantrieb für Pkw und Lieferwagen
Marke: AC Hydraulic — MPN: 674.28.03 — GTIN: 5706268623603
Dieser lufthydraulische Scherenlift (Modell SD26PHL) ist zum Heben und Zugang unter Pkw und Lieferwagen in Werkstätten mit Bodengruben oder Werkstatthebebühnen konzipiert. Der Lift arbeitet mit luftbetriebenem Hydrauliksystem, was einen relativ leisen und wartungsfreundlichen Betrieb ermöglicht, ohne dass ein Elektromotor am Gerät selbst benötigt wird.
- Kapazität und Bewegung: Hebt bis zu 2,6 t mit Zylinderhub von 250 mm und freier Unterkannte von mindestens 180 mm — geeignet für niedrige Karosserien und enge Arbeitsbedingungen.
- Teleskoparme: Reichweite 780–1610 mm, was das Erreichen von Aufnahmepunkten im Fußbereich über die gesamte Fahrzeugbreite ermöglicht.
- Abmessungen: Arbeitsrahmen (HxB) 120 x 249 mm; Breite zwischen den Aufhängungen 780–1180 mm.
- Antrieb: Betriebsdruck 8,5–12 bar bei einem minimalen Luftverbrauch von 350 l/min. Gewicht pro Einheit ca. 110 kg (je Aufhängung).
- Farbe: RAL 7016, wie vom Hersteller angegeben.
Funktion und Sicherheit
Der Scherenlift verwendet eine lufthydraulische Pumpe, die für eine schnelle, stabile und relativ geräuscharme Bedienung ausgelegt ist. Die Sicherheit ist in mehreren Stufen integriert: 2-Hand-Dämpfungssteuerung, mechanische Verriegelung mit Klappe, automatischer Sicherheitsstopp mit vier Verriegelungspositionen sowie eine Sicherheitsventil gegen Überlastung. Diese Funktionen sind besonders in geschäftigen Werkstätten sinnvoll, in denen häufige, wiederholte Hebe- und Positionswechsel üblich sind.
Materialien und Bauweise
Der Rahmen und die Scherenkomponenten bestehen aus Stahl mit Oberflächenbehandlung in RAL 7016, was Korrosionsschutz und eine robuste Oberfläche für den Werkstattbetrieb bietet. Pneumatik- und Hydraulikkomponenten sind so ausgewählt, dass sie wiederholten Belastungen standhalten und eine lange Lebensdauer bei ordnungsgemäßer Wartung gewährleisten (ausreichender Luftdruck, gereinigte Druckluft und regelmäßige Schmierung/Inspektion der beweglichen Teile).
Praktische Details und Zubehör
- Wird mit drei Satz Verlängerungsstücken (10 / 40 / 85 mm) und zwei Gummipuffern für eine anpassbare Kontaktfläche gegen das Unterboden des Fahrzeugs geliefert — nützlich bei unterschiedlichen Hebepunkten und zum Schutz der Karosserie.
- Das einzigartige, höhenverstellbare Aufhängesystem macht das Gerät kompatibel mit den meisten Bodengrubenhebebühnen und Werkstattgruben, was Montage und Positionierung erleichtert.
Anwendungsbereich und Kompatibilität
Der Scherenlift ist für professionelle Mechaniker und Werkstätten geeignet, die Pkw und leichte Lieferwagen bearbeiten. Die Reichweite der Teleskoparme und das zusätzliche Verlängerungsstücke ermöglichen Arbeiten nahe an Türschwellen- und Tragstellen. Für eine korrekte Funktion ist eine Druckluftzufuhr erforderlich, die 8,5–12 bar und mindestens 350 l/min liefern kann.
Technische Daten (Übersicht)
- Kapazität: 2,6 t
- Zylinderhub: 250 mm
- Minimale Höhe: 180 mm
- Teleskoparme: 780–1610 mm
- Breite (zwischen Aufhängungen): 780–1180 mm
- Hebekopf (HxB): 120 x 249 mm
- Betriebsdruck: 8,5–12 bar
- Minimaler Luftverbrauch: 350 l/min
- Gewicht (je Aufhängung): ca. 110 kg
- Farbe: RAL 7016
Die Modellbezeichnung SD26PHL und die Referenzen AC Hydraulic (Marke), MPN 674.28.03 und GTIN 5706268623603 sind in den technischen Produktangaben enthalten und sollten bei Bestellung oder bei Anfragen zu Ersatzteilanpassung und Service angegeben werden.
