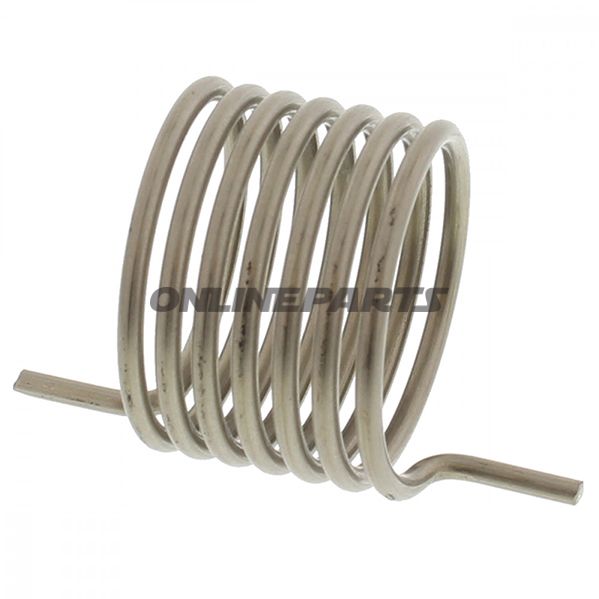

Schwenkfeder (Torsionsfeder) für Steuerblock — für Grubenbagger "Blitz"
Produktbeschreibung: Diese Schwenkfeder, auch Torsionsfeder genannt, ist für den Steuerblock des Grubenbagger-Modells „Blitz“ vorgesehen (Deutsch: Schenkelfeder für Steuer-Block Grubenheber Blitz). Das Produkt wird von der Marke Blitz Rotary geliefert und intern als MPN 656.00.07 geführt. GTIN 4057612396348 ist mit diesem Bauteil verbunden.
Funktion: Die Hauptfunktion der Feder besteht darin, ein Torsionsmoment im Mechanismus des Steuerblocks bereitzustellen — sie sorgt für korrekte Nullstellung und Fixierung von drehbaren oder kippbaren Teilen im Luftmotor-Steuerblock. Bei korrekter Montage hält sie die notwendige Vorspannung aufrecht, sodass die Bewegung unter Betrieb kontrolliert und reproduzierbar ist.
- Typ: Schwenkfeder / Torsionsfeder
- Anwendung: Steuerblock für Grubenbagger „Blitz“ (Luftmotor/Steuerblock)
- Hersteller: Blitz Rotary (MPN 656.00.07, GTIN 4057612396348)
Material und Aufbau: Die Feder besteht aus Stahl, was gute Elastizität und Widerstandsfähigkeit gegenüber wiederholten Torsionsbelastungen bietet. Die Stahlwahl sorgt zudem für eine akzeptable Haltbarkeit unter normalen Betriebstemperaturen und mechanischen Belastungen in Luftmotoranwendungen. Die Oberflächenbehandlung kann je nach Produktionscharge des Lieferanten variieren; das Stahlmaterial bedeutet jedoch, dass die Komponente am besten in Umgebungen ohne anhaltenden starken Korrosionsspritz eingesetzt wird oder wo Korrosionsschutz durch andere Systemkomponenten gewährleistet ist.
Abmessungen:
- Innen-Durchmesser (Ø): 28 mm
- Außen-Durchmesser (Ø): 32 mm
- Länge: 50 mm
Die Abmessungen sind relevant für die Passform im Achssatz des Steuerblocks und bei Montagestellen — insbesondere der Innen-Durchmesser, der zur passenden Achse des montierten Bauteils passen muss, um eine korrekte Momentübertragung sicherzustellen und seitliche Bewegungen zu vermeiden.
Technische Vorteile und Eigenschaften:
- Vorhersehbares Torsionsverhalten bei wiederholten Bewegungen, bedingt durch die elastischen Eigenschaften des Stahls.
- Schlanke Form und kompakte Abmessungen ermöglichen eine einfache Montage in enge Steuerblockkomponenten.
- Standardkennzeichnung (MPN und GTIN) erleichtert Ersatzteilidentifikation und Nachverfolgbarkeit bei Wartung und Ersatzteilbestellung.
Kompatibilität und Montage: Entwickelt für Grubenbagger „Blitz“ Steuerblöcke und Luftanwendungen mit entsprechender Wellen- und Befestigungsgeometrie. Beim Austausch prüfen, dass Innen-Durchmesser (28 mm) und Länge (50 mm) exakt zum Achsen des Steuerblocks und zur Befestigung passen. Falsch dimensionierte Feder kann zu falscher Vorspannung oder erhöhtem Verschleiß benachbarter Komponenten führen.
Hinweise zur Benutzung: Prüfen Sie den Zustand der Feder auf Anzeichen von Ermüdung oder Korrosion, bevor sie wieder eingebaut wird. Sind sichtbare Risse, dauerhafte Verformungen oder offensichtliche Verschlechterungen der Stahloberfläche vorhanden, wird ein Austausch empfohlen. Falls zusätzliche Oberflächen-Schutzschichten oder spezielle Materialqualitäten erforderlich sind, sollte die Kompatibilität mit den übrigen Steuerblockkomponenten von einem Mechaniker überprüft werden.
Identifikation: Dieses Bauteil wird vom Hersteller Blitz Rotary identifiziert und mit MPN 656.00.07 geführt; GTIN 4057612396348 dient der eindeutigen Identifikation und Logistik in Ersatzteil-Systemen.
