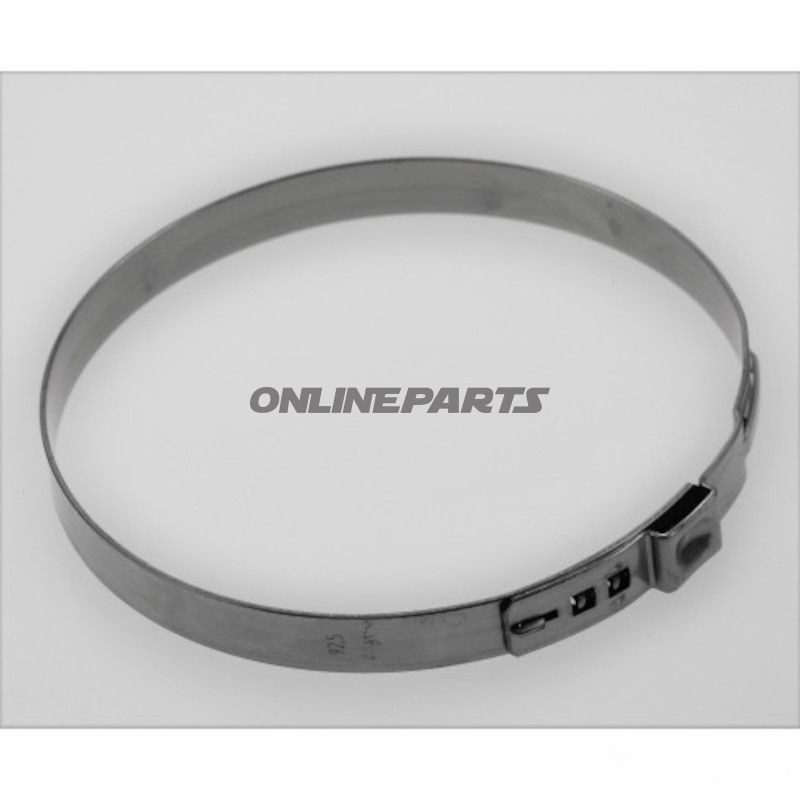

Spanner für TPE-Achsgehäusedichtung (Ohrenklemme) – Spannbereich 74,7–76,2 mm
Produkt: Löbro Ohrenklemme für TPE-Achsgehäusedichtungen. GTIN: 4019064747161. Hersteller und Herstellerartikelnummer: Löbro, MPN 469.10.74.
Diese Einzelohrklemme ist vorgesehen zur Befestigung von Thermoplastischem Elastomer (TPE) Achsgelenkdichtungen und Lenkmasten-Dichtungen in Fahrzeugen und leichten Nutzfahrzeugen. Die Klammen hält die Manschette nah am Gelenk mit konstanter Spannung (CV-Verbindung) und wird typischerweise bei Service oder Reparatur verwendet, bei der die Manschette selbst intakt ist, die ursprünglichen Befestigungselemente jedoch beschädigt oder korrodiert sind.
- Funktion: Erzeugt eine dichte, permanente Verbindung um den Rand der TPE-Manschette am CV-Gelenk. Wird die Klemme korrekt eingeschnürt, schützt sie vor dem Eindringen von Schmutz und Feuchtigkeit, bewahrt die Schmierung des Gelenks und reduziert das Risiko vor vorzeitigem Verschleiß.
- Spannwert: Spannbereich 74,7–76,2 mm (Nennmaß 77,5 mm). Breite 10,0 mm; Dicke 1,0 mm.
- Material und Oberfläche: Hergestellt aus Edelstahl mit grauer Farbnuance. Die Materialwahl bietet gute Korrosionsbeständigkeit unter normalen Betriebsbedingungen und erhält die mechanische Festigkeit beim Verdrücken.
- Design: Einzelohr (Single Ear) Klemme mit Verpressmontage. Die Klemme ist für das Verpressen mit passenden Verpresszangen oder Spezialwerkzeug vorgesehen, sodass das Klemmohr deformiert wird und gleichmäßigen Druck um die Manschette erzeugt.
Technische Daten (Kurz):
- Typ: Ohrenklemme für TPE-Achsgehäusedichtung
- Verpressbereich Minimum: 74,7 mm
- Verpressbereich Maximum: 76,2 mm
- Nennmaß: 77,5 mm
- Breite: 10,0 mm
- Dicke: 1,0 mm
- Material: Edelstahl
- Montageart: Verpresst / geklemptes Ohr
Anwendung und Montageanleitung:
Positionieren Sie die Klemme um die Manschettenkante, sodass das Ohr leicht für das Verpresswerkzeug zugänglich ist. Verwenden Sie geeignete Verpress-Zangen oder Spezialwerkzeuge für Ohrenklemmen, um eine gleichmäßige Verformung zu erreichen, ohne das TPE-Material zu beschädigen. Stellen Sie sicher, dass der Sitz der Klemme mit der Manschettenkante bündig ist, um scharfe Kanten am Gummi zu vermeiden. Nach dem Verpressen sollte die Klemme fest genug sitzen, um Spiel zu verhindern, ohne die Manschette zu verklemmen.
Vorteile für die Werkstatt:
- Einfache Austausch bei Servicetätigkeiten, bei denen die Manschette intakt ist.
- Edelstahl reduziert das Risiko von Korrosion unter normalen Straßen- und Servicebedingungen.
- Standardisierter Spannbereich macht sie für viele CV-Manschettananwendungen in diesem Bereich geeignet.
Kompatibilität und Hinweise: Die Klemme ist universell für TPE-Achsgehäusedichtungen im angegebenen Spannbereich geeignet. Verwenden Sie bei der Montage stets das passende Werkzeug, um die korrekte Funktion des CV-Gelenks und der Manschette sicherzustellen. Das Produkt wird von Löbro unter MPN 469.10.74 geliefert und kann als Ersatz für ähnliche Einzelohrklemmen in denselben Abmessungen verwendet werden.
Weitere Informationen: GTIN 4019064747161 und MPN 469.10.74 sind zur eindeutigen Identifikation beim Einkauf und Ersatzteilbestellung enthalten.
