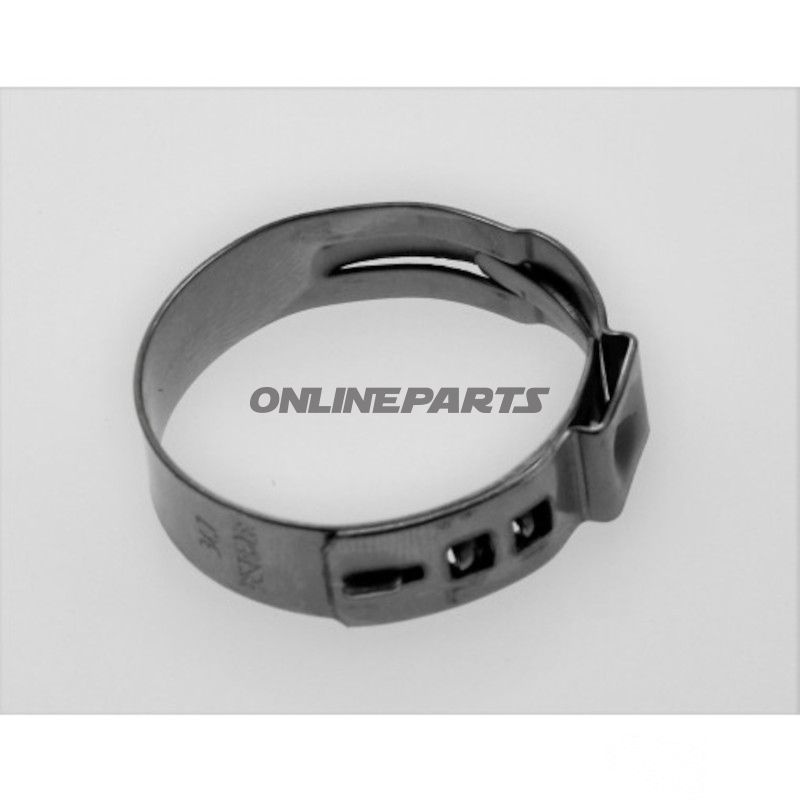

SCHELLE F TPE ACHSKOPFM 32.5-33.8MM PACK 10 ST

Klemmensatz für TPE-Stutzstutzen am Achsmontagestutze (Ohrklemme) – Spannbereich 32,5–33,8 mm

Produktübersicht: Diese Ohrklemme von Löbro (MPN 469.10.82, GTIN 4019064747109) ist zur Befestigung von thermoplastischen (TPE) Nur- oder Achsaussteckstutzen und Servostutzen konzipiert. Die Klemme ist eine einzelne Ohr‑Typ-Klemme aus Edelstahl mit Schrumpfverbindung und einem Spannbereich von 32,5–33,8 mm. Sie wird in einer Verpackung geliefert, die für den Serviceeinsatz vorgesehen ist, bei dem nur die Klemmen ausgetauscht werden müssen.

Funktion und Anwendung:

• Die Ohrklemme hält die TPE-Stutze dicht um die Flanke der Welle, um Schmutz und Feuchtigkeit daran zu hindern, in das CV‑Gelenk oder andere bewegliche Verbindungen einzudringen.
• Die Schrumpfmontage sorgt für eine dauerhaft gleichmäßige Verengung der Klemme, wenn sie mit geeigneten Klemmwerkzeugen zusammengedrückt wird, wodurch das Risiko loser oder schiefer Verbindungen reduziert wird.
• Typischerweise bei Service und Reparatur von Antriebswellen eingesetzt, wenn die Balgung ansonsten intakt ist, die Klemmen jedoch beschädigt oder korrodiert sind.

Materialauswahl und Eigenschaften:

• Material: Edelstahl — gewählt für Korrosionsbeständigkeit in Witterungs- und Straßenumgebungen sowie für mechanische Festigkeit unter dem Schrumpfen.
• Dicke: 0,8 mm — sorgt für ausreichende Steifigkeit, um Form und Spannung nach dem Schrumpfen beizubehalten, ohne unnötige Verformung der TPE‑Stutze.
• Oberfläche/Aussehen: Grau, unbehandelter Edelstahl, geeignet für technische Umgebungen, in denen galvanische Korrosion gegenüber benachbarten Bauteilen ein Faktor ist.

Technische Daten:

• Nominogröße: 34,7 mm
• Spannbereich: 32,5–33,8 mm
• Breite: 10,0 mm
• Dicke: 0,8 mm
• Klemmdesign: einfache Ohrklemme
• Montageart: geschrumpft (Krimp)

Praktische Montagehinweise:

• Verwenden Sie geeignete Klemmenzange/Krimpwerkzeug, um eine korrekte Verformung des Ohrs und eine gleichmäßige Spannung entlang der Klemme sicherzustellen.
• Kontrollieren Sie, dass die Klemme korrekt in Bezug auf die Balgkante positioniert ist, damit die Stutze festhält, ohne eingeklemmt oder verschoben zu werden.
• Bei wiederholten Reparaturen die Flansche der Balgung und die CV‑Dichtung prüfen; eine korrekte Klemmung kann eine beschädigte Balgung nicht kompensieren.

Kompatibilität und Anwendungsbereich: Geeignet für universelle Nachrüstung an TPE‑Achsstutzen mit einem Umfang-/Spannbereich von 32,5–33,8 mm. Wird in Pkw und leichten Nutzfahrzeugen eingesetzt, wo eine präzise und dauerhafte Befestigung von Gummistutzen an Achsantrieben und Lenkung erforderlich ist.

Identifikation: Das Produkt wird von der Marke Löbro geliefert und kann anhand der Seriennummer (MPN) 469.10.82 und GTIN 4019064747109 identifiziert werden. Diese Informationen dienen dazu, die korrekte Wahl bei Ersatzteilbestellungen zu sichern und mit OEM‑Spezifikationen zu vergleichen.
