SCHELLE F TPE ACHSKOPFM 30.7-32.2MM PACK 10 ST

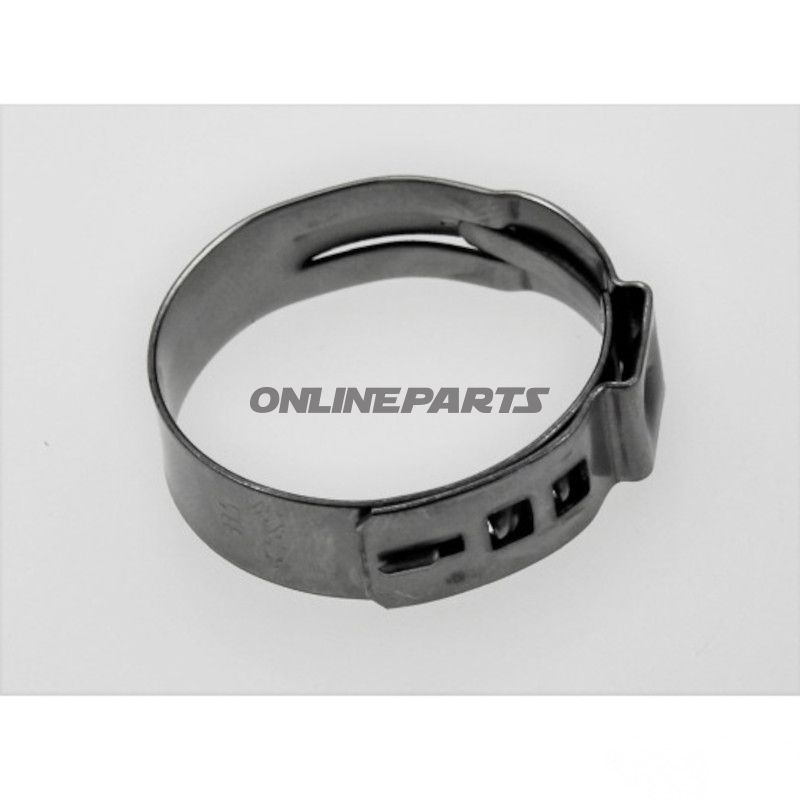

Klemme zum TPE-Wellenstutzen (Ohrenklemme) 30,7–32,2 mm

Produkt: Löbro Ohrenklemme für Thermoplast-Wellenstutzen (TPE). GTIN: 4019064747130. Hersteller/Marke: Löbro. Herstellerartikelnummer (MPN): 469.10.86.

Diese einzelne Ohrenklemme ist zur Befestigung von TPE-Gummiwellenstutzen an Achsen- und Lenkverbindern vorgesehen, bei denen eine präzise, zusammengepresste Verbindung erforderlich ist. Die Klemme wird verwendet, wenn der Wellendichtring selbst und die konstante Drehmomentdichtung intakt sind, der ursprüngliche Spannungszustand jedoch beschädigt ist oder nicht mehr fest sitzt.

Funktion

• Hält die Kanten des TPE-Gummistutzens eng an der gemeinsamen Flanke, um Schmutz und Feuchtigkeit daran zu hindern, in Kugel- und Lagerteile einzudringen.
• Schafft eine dauerhafte, druckerzeugende Verbindung durch Verdrängen mit geeigneter Zange (Ohrenklemmenzange), um eine gleichmäßige Druckverteilung ohne scharfe Kanten zu gewährleisten.
• Geschaffen als einfache Ohrenklemme, um eine gleichmäßige Enge und eine leichte Handhabung beim Einbau zu ermöglichen.

Material und technische Eigenschaften

• Material: Edelstahl — korrosionsbeständige Wahl für Außen- und Straßenbelastungen, bei denen Widerstand gegen Salz und Feuchtigkeit gewünscht wird.
• Dicke: 0,8 mm — bietet Balance zwischen Festigkeit und Formbarkeit beim Verdrängen.
• Breite: 10,0 mm — ausreichend Fläche, um den Druck auf die Gummi-Kante zu verteilen.
• Spannbereich: 30,7–32,2 mm (Nominogröße: 33,5 mm) — geeignet für TPE-Gummi-Elemente und Verbindungen innerhalb dieses Bereichs.
• Montageart: Verdrängte Ohren — erfordert passende Klemmenzange für sichere Befestigung und um scharfe Verformungen in der Klemme oder dem Gummi zu vermeiden.

Praktische Anwendung und Montageempfehlungen

• Prüfen Sie die Randkante des Gummis und die konstante Höhendichtung auf Risse oder Beschädigungen vor dem Wiedereinbau; ersetzen Sie nur die Klemme, wenn das Gummi selbst intakt ist.
• Verwenden Sie eine spezialisierte Ohrenklemmenzange zum Verdrängen, um gleichmäßige Verformung und korrekten Anzug zu erreichen. Falsches Werkzeug kann scharfe Kanten oder zu locken/zu festes Verdrängen hinterlassen.
• Nach der Montage: Inspektion der Klemme auf homogenes Zusammenziehen und Dichtung zum Gummi wird empfohlen, insbesondere bei Fahrzeugen und Motorrädern, die Spritzwasser und Salz ausgesetzt sind.

Kompatibilität und Anwendungsgebiete

Eignet sich für universelle TPE-Wellenstutzen und Lenkstutzen innerhalb des angegebenen Spannbereichs. Typische Einsatzbereiche sind Antriebswellen und CV-Gelenke bei Fahrzeugen, bei denen Löbro-Komponenten geliefert werden und bei denen Edelstahl als Material aufgrund der Haltbarkeit in korrosiven Umgebungen bevorzugt wird.

Technische Daten (Übersicht)

• Typ: Ohrenklemme / clamp
• Spannbereich: 30,7 mm – 32,2 mm
• Nominogröße: 33,5 mm
• Dicke: 0,8 mm
• Breite: 10,0 mm
• Material: Edelstahl
• Design: Einfaches Ohr, verdrängte Montage

Hinweis: Das Produkt wird als lose Einzelklemmen geliefert, die eine fachgerechte Montage erfordern. Für die korrekte Funktion ist eine geeignete Klemmenzange bei der Installation erforderlich. GTIN 4019064747130 und MPN 469.10.86 identifizieren genau diese Löbro-Klemme in Ersatzteilkatalogen.
