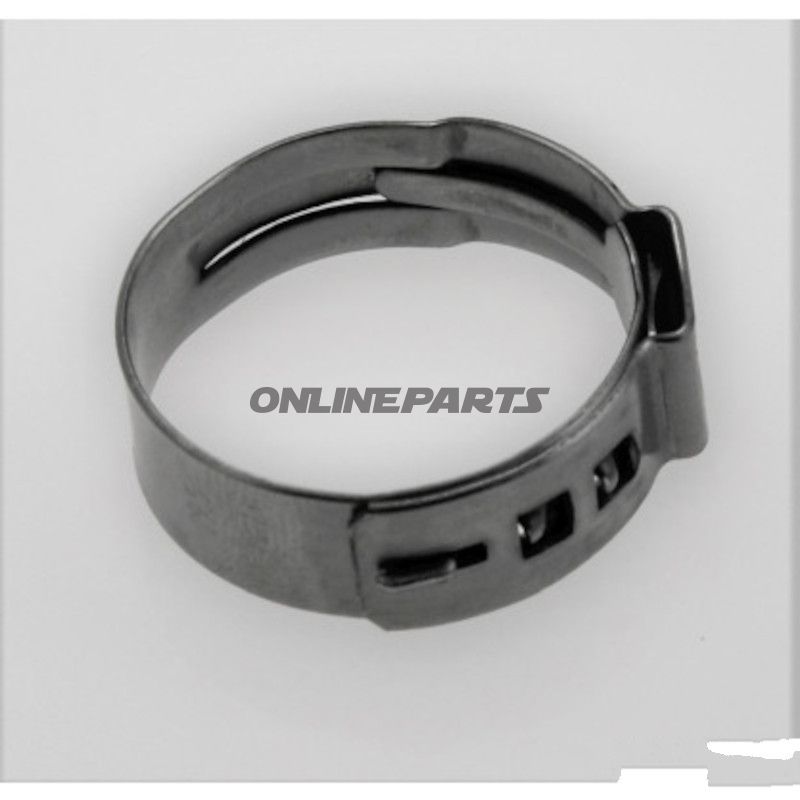

Klemme für TPE-Wellengehäuse/-Abdeckung – einfaches Ohr, Spannbereich 26,7–28,2 mm
Produktübersicht: Diese Einfachohr-Klemme von Löbro (MPN 469.10.91, GTIN 4019064747260) ist aus rostfreiem Stahl gefertigt und für das Schrumpfmontage-Verfahren an TPE-Wellenkopf-Abdeckungen und Lenkabdeckungen konzipiert. Sie wird verwendet, um die Abdeckung fest und präzise am CV-Gelenk oder anderen Achsdurchführungen zu fixieren, wobei das Spannbereich der Klemme zu 26,7–28,2 mm passt.
Funktion und Anwendung:
- Die Klemme sichert eine mechanische Befestigung der TPE-Abdeckungen, damit Schmutz, Feuchtigkeit und Fremdkörper nicht zu Lager und Verbindungen eindringen.
- Wird bei Reparatur oder Austausch beschädigter Klemmen eingesetzt, wenn die Abdeckung selbst und die konstante Drehverbindung (CV-Lager) intakt sind.
- Wird durch Schrumpfen mit geeigneten Klemmzangen montiert, was eine gleichmäßige und zuverlässige Abdichtung ohne Beschädigung des TPE-Materials ermöglicht, sofern Werkzeuge und Techniken korrekt verwendet werden.
Material und konstruktive Eigenschaften:
- Material: Rostfreier Stahl – gewählt wegen Korrosionsbeständigkeit und mechanischer Festigkeit bei Vibration und Bewegung.
- Konstruktion: Einfachohr-Design für Schrumpfung. Wandstärke ca. 0,8 mm und Breite 10 mm, was eine ausreichende Fläche für gleichmäßige Kraftverteilung beim Zusammenbau bietet.
- Farbe: Grau (natürliche Metalloberfläche), typischerweise für unbehandelten rostfreien Stahl.
Technische Daten:
- Nominische Größe: 29,5 mm
- Spannbereich: 26,7 – 28,2 mm
- Wandstärke: 0,8 mm
- Breite: 10,0 mm
- Montageart: Schrumpfen (Einfachohr-Klemme)
Praktische Hinweise für den Mechaniker:
- Verwenden Sie passende Klemmzangen, die für Ohrklemmen geeignet sind, um eine korrekte Verformung sicherzustellen und punktuelle Druckspitzen zu vermeiden, die die TPE-Abdeckung beschädigen könnten.
- Prüfen Sie die Position und Dichtheit der Klemme nach der Montage und nach einer kurzen Probefahrt, um sicherzustellen, dass die Abdeckung nicht gleitet oder durch Bewegung des Lagers belastet wird.
- Beim Austausch von Klemmen am CV-Lager ist eine visuelle Inspektion der Abdeckung und des Lagers auf Risse, Fettablauf oder andere Verschleißanzeichen ratsam, auch wenn nur die Klemme ausgetauscht wird.
Kompatibilität und Anwendungsbereiche: Geeignet für TPE-Achsenkopfabdeckungen und entsprechende Lenkschalldächer mit äußerem Durchmesser innerhalb des Spannebereichs. geeignet für Fahrzeuge und leichte Nutzfahrzeuge, bei denen Standard-Einfachohr-Ohrklemmen verwendet werden. Löbro als Hersteller gibt Qualitäts- und Rückverfolgbarkeitsinformationen über MPN 469.10.91 und GTIN 4019064747260 an.
Qualität und Rückverfolgbarkeit: Die Löbro-Marke und die angegebene MPN/GTIN ermöglichen Identifikation und Auswahl des richtigen Reparaturteils. Rostfreier Stahl sorgt für Korrosionsbeständigkeit in anspruchsvollen Umgebungen, was bei Außen- und Straßenbelastungen relevant ist.
Hinweis: Das Produkt wird als einfache Klemme geliefert, vorgesehen für Montage durch Schrumpfung. Verwenden Sie das richtige Werkzeug und arbeiten Sie gemäß den festen Herstellervorgaben, um eine langfristige Dichtfunktion sicherzustellen.
