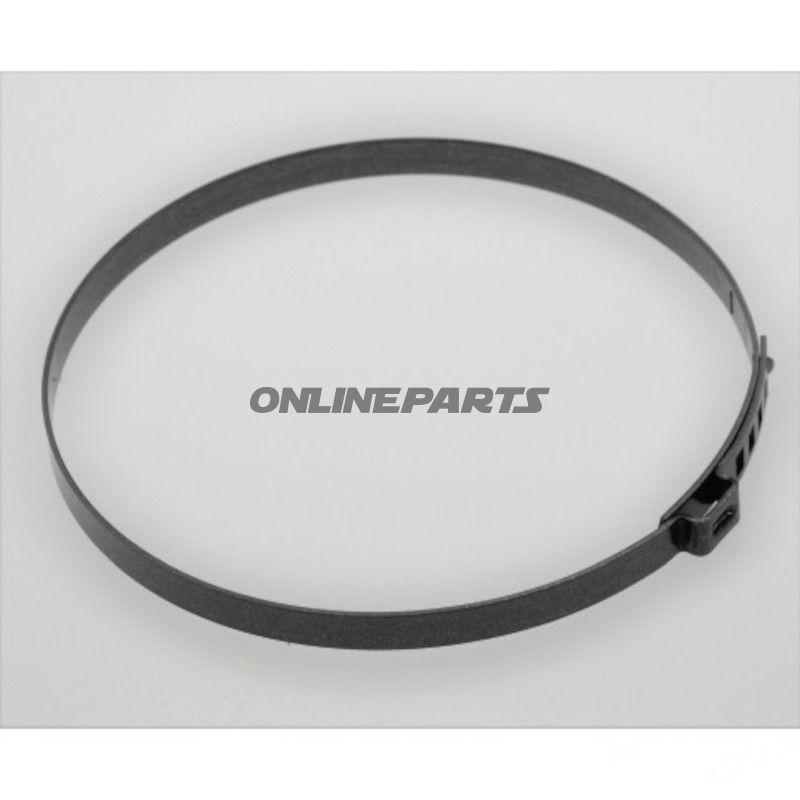

Klemme für Gummi-Achs- oder CV-Gummi (Nennmaß 103 mm) — einarmige Klemme
Produktübersicht: Diese einarmige Klemme von Löbro (MPN 469.10.61, GTIN 4019064359302) ist vorgesehen für eine sichere Befestigung von Gummibelägen an Achsen- oder Gleichlauf-Verbindungen (CV-Band). Die Klemme ist aus Blechteil gefertigt und wird im vom Lieferanten angegebenen Satz geliefert. Sie wird hauptsächlich verwendet, wenn die Verbindung des Belags ganz ist, die vorhandene Klemme jedoch beschädigt oder undicht ist.
Funktion:
- Die Klemme wird durch Verpressen befestigt, was eine dauerhafte, gleichmäßige Klemmung des Belaghalsens ohne Gewinde oder Schraubmechanik ermöglicht.
- Als Einarm-Klemme konzipiert, ist sie schnell mit einer Verpress- oder Presswerkzeug zu montieren, was praktisch bei Service- und Reparaturarbeiten an Achsen- oder Antriebsstrangbauteilen ist.
- Der Spannprinzip sorgt für engen Kontakt zwischen Klemme und Gummibelag und reduziert das Risiko von Staub- und Feuchtigkeitseintritt an Leitungen und CV-Lauf.
Materialien und Ausführung:
- Material: Blech. Stahl bietet hohe Festigkeit im erforderlichen schlanken Profil und gute Formbeständigkeit beim Verpressen.
- Dicke: 1,0 mm — ein Balance zwischen Steifigkeit und Formbarkeit, damit die Klemme beim Verpressen korrekt verformt werden kann, ohne zu brechen.
- Breite: 7 / 8,5 mm je nach Kantprofil — schmales Profil für Platzbeschränkungen an Achsen und Übertragungsgliedern.
- Konstruktion: Einarm (single-ear) als Standard für Verpressung mit Spezialwerkzeug für gleichmäßige Klemmkraft.
Technische Daten und Abmessungen:
- Nennabmessung: 103,00 mm
- Klemmumfang: 96,0 – 101,7 mm
- Dicke: 1,0 mm
- Breite: 7 / 8,5 mm
- Montageart: verpresst (gepresst/geklemmt)
Anwendung und Kompatibilität:
- Geeignet für Gummi-Bälger (nicht für Thermoplast-Bälger), bei ansonsten intakter Bälgelage und nur die Befestigung erneuert werden soll.
- Typische Einsatzbereiche: CV-Lager (Gleichlaufachsen), Achssockel und andere rotierende Verbindungen mit Staubabdichtung an Motorrädern und kleineren Fahrzeugen.
- Bei Auswahl: Prüfen Sie den äußeren Durchmesser des Belags im Klemmbereich (96,0–101,7 mm) und die Nennlänge (103 mm), um eine korrekte Passform sicherzustellen.
Praktische Hinweise für den Monteur:
- Montage erfordert eine geeignete Verpresszange oder Presswerkzeug, das für Einarm-Klemmen ausgelegt ist, um korrekte Verformung und Klemmkraft zu erreichen.
- Vermeiden Sie Überspannung, die das Gummimaterial beschädigen könnte; Befolgen Sie die Werkzeuganweisungen für das richtige Moment/Verformung.
- Prüfen Sie stets das Material und den Zustand des Belags; ersetzen Sie den Belag, wenn Risse, Spalten oder starke Abnutzung vorhanden sind, da die Klemme allein beschädigtes Gummi nicht repariert.
Identifikation: Das Produkt erscheint im Lieferantenkatalog als Löbro 469.10.61 und lässt sich eindeutig über GTIN 4019064359302 zurückverfolgen. Diese Identifikatoren helfen bei der sicheren Auswahl von Ersatzteilen und der Kompatibilitätsprüfung.
Hinweis zu Verpackung und Stückzahl: Angaben zur Verpackungsmenge aus dem Lieferantentext sind lieferantenspezifisch; prüfen Sie die Bestelleinheit beim Händler für Stückzahl pro Packung, da Verpackungsangaben variieren können und gelegentlich als Kundendienstpakete angegeben werden.
