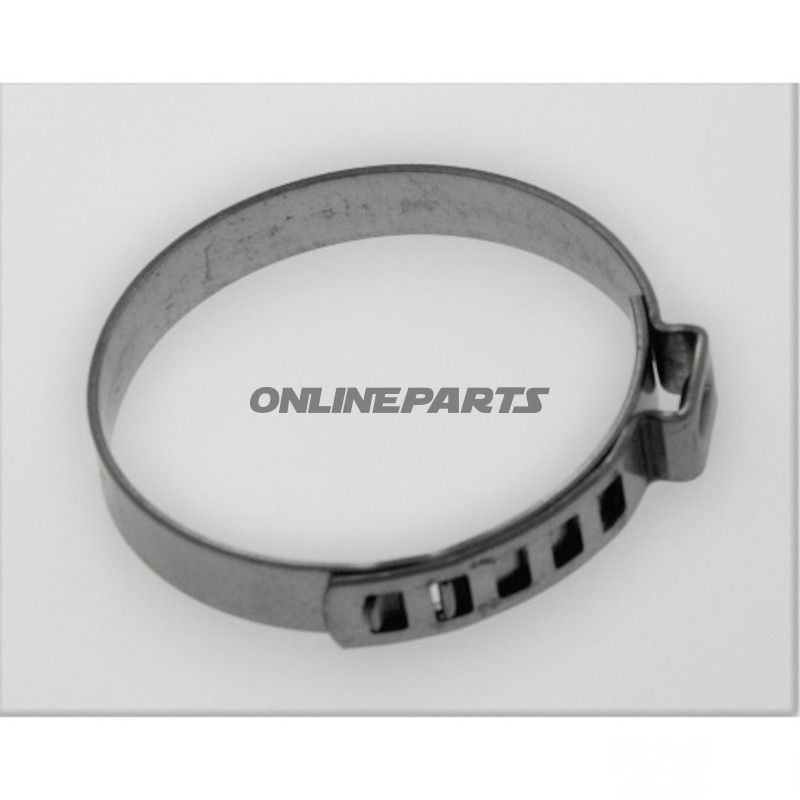

Klemme für Gummi-Achsengehäuse / Achs-Domschuh – Einzel-Ohren, Spannbereich 35,0–40,7 mm
Produktübersicht: Diese Einzel-Ohren-Klemme von Löbro (MPN 469.10.63, GTIN 4019064359340) ist für die Crimp-Montage an Gummibalg bei Gleichlauf-/Kardanwellen (CV-Welle) oder anderen Achsdomes vorgesehen. Die Klemme ist als Ersatzteil konzipiert, wenn der eigentliche Gummibalg intakt ist, aber die ursprünglichen Stahllaschen beschädigt oder korrodiert sind.
Funktion
- Hält den Gummibalg fest um die Achse/Schubstift mittels eines einzelnen Ohres, das beim Montieren zusammengepresst wird.
- Schafft eine mechanische, permanente Verbindung zwischen Klemme und Gummi ohne Schrauben oder Muttern — geeignet für Crimp-Montage.
- Geeignet für Reparatur und Wartung, bei der der Balg nicht ausgetauscht wird, nur die Befestigung.
Material und Aufbau
- Material: Stahlblech — gewählt für Formstabilität und die Fähigkeit, sich beim Crimpen zu verformen, um eine dauerhafte Fixierung zu erzielen.
- Dicke: 1,0 mm — balanciert Steifheit und Formbarkeit beim Crimpen.
- Breite: 7,0 / 8,5 mm — entwickelt, um die Spannkraft zu verteilen, ohne das Gummimaterial beim korrekten Einbau zu schneiden.
- Einzel-Ohren-Konstruktion — einfach und schnell zu montieren mit geeignetem Crimpwerkzeug oder Crimpzange.
Abmessungen und Spannbereich
- Nominare Abmessung: 42,00 mm.
- Spannbereich: 35,0–40,7 mm — passt zu Achsdauben mit Umfang/Durchmesser innerhalb dieses Bereichs.
Anwendung und Kompatibilität
Typischerweise verwendet bei der Reparatur von CV-Wellen-Bälgen, Antriebswellen und ähnlichen Komponenten in Pkw und Motorrädern, bei denen die Verbindungsfläche des Gummibalgs eine gekröpfte Stahlschiene erfordert. Berechnen Sie den benötigten Spann-Durchmesser, indem Sie den Außendurchmesser des Balgs messen, und wählen Sie eine Klemme mit einem Spannbereich, der den gemessenen Wert abdeckt. Die Klemme ist nicht für thermoplastische Balge, sondern für elastische Gummiwerkstoffe vorgesehen.
Montage-Tipps (für Mechaniker)
- Sorgen Sie dafür, dass die Oberflächen sauber und frei von Fett und Korrosionsresten vor der Montage sind.
- Positionieren Sie die Klemme gleichmäßig um den Balg. Verwenden Sie geeignete Crimpwerkzeuge, um eine lokale Verformung der Klemme oder Beschädigung des Gummis zu vermeiden.
- Überprüfen Sie den Enddurchmesser der Klemme gegen das Profil des Balgs und wiederholen Sie ggf. mit dem richtigen Werkzeug für eine gleichmäßige Klemmung.
- Nach der Montage: auf scharfe Kanten oder ungleichmäßige Verformungen prüfen, die zu frühzeitigem Verschleiß des Gummis führen könnten.
Qualitäts- und Produktidentifikation
Das Produkt wird unter der Marke Löbro geliefert und ist mit MPN 469.10.63 sowie GTIN 4019064359340 identifiziert. Die Materialwahl und Abmessungen spiegeln einen standardisierten Ansatz für Crimp-Stahlklammern an Gummibalgen wider.
Bemerkungen
Die Produktbezeichnung in den Produktdaten verweist auf eine Verpackungseinheit von 10 Stück. Diese Beschreibung konzentriert sich auf die Funktion und technischen Eigenschaften des Produkts; etwaige Packungs- oder Versandmengen sollten beim Kauf bestätigt werden, damit der Empfänger weiß, wie viele Einheiten pro Bestellung geliefert werden.
