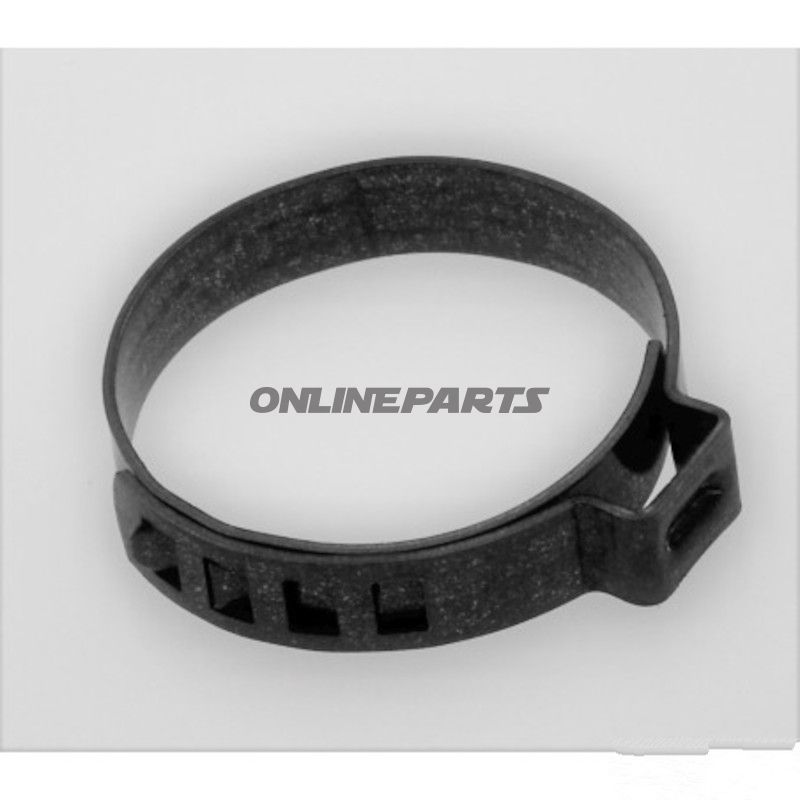

SCHELLE F GUMMI ACHSKOPFM 26-29.7MM PACK 10 ST

Klemme für Gummi-Achsen- oder Antriebswellen-Stoßhülsen, Spannbereich 26,0–29,7 mm

Diese Packung enthält Bauteile, die für die Befestigung von Gummistöpseln an der Achse (CV-Gelenk/Stoßdämpfer) bei Reparatur oder Wartung vorgesehen sind. Das Produkt wird unter der Marke Löbro vermarktet und ist mit der Herstellernummer (MPN) 469.10.67 und GTIN 4019064359388 gekennzeichnet.

Funktion und Anwendung

• Die Spannteile sind so konstruiert, dass sie sich um die Gummiesströmpfe (nicht um thermoplastische Staubschutzkappen) zusammenziehen, um eine dichte mechanische Verbindung zwischen dem Flansch des Stoßdämpfers und der Achse oder dem Gehäuse sicherzustellen.
• Typischer Einsatz bei Service von Antriebswellen, bei dem der Stoßdämpfer und die konstante- Geschwindigkeit-Verbindung (CV-Gelenk) intakt sind, der ursprüngliche Spannmechanismus jedoch beschädigt oder locker ist.
• Die Funktionsweise der Klemme ist einfach: Das eine Ohr der Klemme wird verformt (Verjüngung/Verklemmung), um die dauerhafte Festspannung zu erzeugen – geeignet für Mechaniker und erfahrene Heimwerker.

Material und Bauweise

• Material: Stahlblech mit einer nominalen Planfläche von 0,8 mm Dicke. Das Stahlblech sorgt für notwendige Formstabilität und Zugfestigkeit für eine verengte Verbindung.
• Klemmendesign: Einfachohr-Klemme (single-ear clamp), was bedeutet, dass es einen einzelnen Punkt gibt, an dem die Verformung erfolgt, um die Klemme zu spannen.
• Breite: angegeben als 7,0 / 8,5 mm, je nach Anwendungszone – beeinflusst die Kontaktfläche zur Gummi-Stoßkappe und die Verteilung der Klemmkraft.
• Montageart: verengt (nach dem Verkleinern dauerhaft). Nicht für wiederholtes Öffnen/Schließen im Feld vorgesehen.

Dimensionen und Toleranzen

• Nominallänge: 31,00 mm.
• Spannbereich: 26,0–29,7 mm. Wählen Sie die Klemme entsprechend dem gemessenen Durchmesser des Stoßdämpfer-Flanschs nach ordnungsgemäßer Reinigung und Vorbereitung.

Technische Vorteile und Überlegungen

• Die Stahlausführung gewährleistet eine verengte Verbindung mit guter mechanischer Festhaltung bei typischer Belastung der Antriebswellen.
• Einzel-ohr-Klemmen lassen sich schnell mit geeignetem Verklemmwerkzeug (Verklemmschlüssel/Verklemmgerät) montieren, wodurch die Montagezeit beim Service reduziert wird.
• Da es sich um eine permanente Verklemmungslösung handelt, sollte die korrekte Platzierung und das passende Spanngebiet vor dem Verkleinern sichergestellt werden; eine falsche Montage kann die Stoßkappe beschädigen oder Undichtigkeiten verursachen.
• Geeignet für Gummistöße. Wenn die Staubkappe aus anderem Material (z. B. weiches Thermoplast) besteht, sollte die Kompatibilität bewertet werden, da Materialverbrauch und Verformungseigenschaften abweichen können.

Kompatibilität und Anwendungshinweise

• Geeignet für Standard-CV-Kutrollen mit Montagedurchmessern innerhalb von 26,0–29,7 mm. Messen Sie immer den tatsächlichen Montagedurchmesser nach Reinigung und Entfernung alter Klebemittel oder Korrosion.
• Verwenden Sie das richtige Verklemmwerkzeug, um eine gleichmäßige Verformung des Ohrs zu erreichen und scharfe Kanten am Gummi zu vermeiden.
• Nach der Montage auf scharfe Kanten oder überschüssiges Material prüfen, das die Stoßkappe während der Bewegung beschädigen könnte.

Identifikation

• Marke: Löbro – ein Name, der häufig auf Ersatz- und Serviceteilen für Antriebsstrang-Komponenten verwendet wird.
• MPN: 469.10.67 – verwenden Sie diese Nummer bei der Suche nach dem genauen Ersatzteil oder bei der Bestellung.
• GTIN: 4019064359388 – kann für die Warenerkennung in Lager- und Beschaffungssystemen genutzt werden.

Hinweis: Das Produkt wird als einzelne Stahlklemmteile geliefert, die für Einweg-Verkleinerung vorgesehen sind; wählen Sie die Menge entsprechend dem konkreten Reparaturbedarf. Prüfen Sie immer, ob die Stoßkappe intakt und nicht berissen ist, bevor die Klemme montiert wird.
